Tủ ATS - Giải pháp đảm bảo nguồn điện liên tục cho hệ thống điện

Trong một thế giới ngày càng phụ thuộc vào nguồn điện, việc đảm bảo nguồn cung ổn định và không gián đoạn là yếu tố quan trọng đối với mọi hệ thống điện. Trước thách thức này, tủ ATS(Automatic Transfer Switches) đã trở thành một phần không thể thiếu trong các ứng dụng công nghiệp, thương mại và gia đình. Đồng thời, việc chọn lựa một đối tác chất lượng trong việc sản xuất và cung cấp tủ điện ATS là quyết định quan trọng để đảm bảo hiệu suất và an ninh cho hệ thống điện của bạn. Hãy theo dõi bài viết dưới đây của HAHUCO để tìm hiểu rõ hơn về loại tủ điện này.

I. Thông số kỹ thuật của tủ ATS

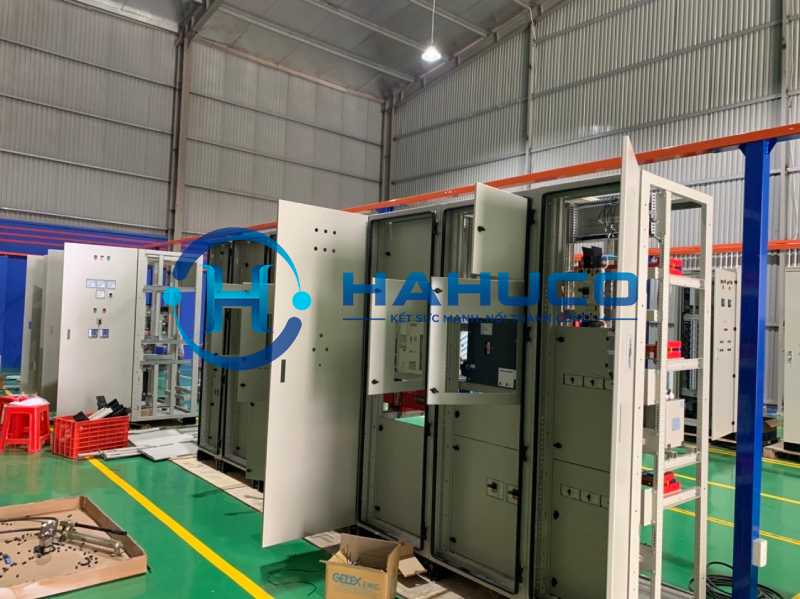

tủ ATS

A. Khả năng chịu điện áp xung và cấp môi trường

  • Khả năng chịu điện áp xung 8kV: Tủ điện ATS được thiết kế để đối mặt và chịu được các biến động điện áp xung cao lên đến 8kV. Bảo vệ tủ điện ATS khỏi tác động của các sự kiện điện áp không mong muốn.

  • Đạt cấp môi trường: Tủ ATS đạt cấp môi trường 3 theo tiêu chuẩn quốc tế. Đảm bảo tủ hoạt động hiệu quả trong môi trường khắc nghiệt, giảm rủi ro hỏng hóc.

B. Điện áp cách điện và làm việc định mức

  • Điện áp cách điện định mức: Tủ điện ATS có khả năng cách điện với điện áp định mức lên đến 1000V. Bảo vệ an toàn cho người vận hành và thiết bị trong môi trường điện có điện áp cao.

  • Điện áp làm việc định mức: Tủ điện ATS có thể hoạt động ổn định ở mức điện áp lên đến 690V. Đảm bảo sự ổn định và tin cậy của hệ thống trong điều kiện làm việc bình thường.

C. Dòng điện định mức và khả năng chịu dòng ngắn mạch

  • Dòng điện định mức thanh cái: Tủ ATS có khả năng chịu dòng điện định mức lên đến 6000A. Xác định khả năng truyền dẫn dòng điện cho các thiết bị khác trong hệ thống.

  • Khả năng chịu dòng ngắn mạch: Tủ điện ATS có khả năng chịu dòng ngắn mạch định mức Icw là 100kA/1s và 80kA/3s. Bảo vệ hệ thống khỏi hậu quả của các sự cố ngắn mạch.

D. Xử lý bề mặt và kích thước đa dạng

  • Xử lý bề mặt: Các chi tiết khung, vỏ tủ, và cánh tủ được xử lý bề mặt bằng mạ kẽm hoặc sơn tĩnh điện. Tăng khả năng chống ăn mòn và bảo vệ tủ trước tác động của môi trường bên ngoài.

  • Kích thước: Tủ ATS được sản xuất theo nhu cầu và công suất, đảm bảo sự linh hoạt trong lựa chọn. Đáp ứng đa dạng yêu cầu lắp đặt và sử dụng trong các không gian khác nhau.

E. Cấp bảo vệ và các yếu tố quan trọng khác

  • Cấp bảo vệ: Tủ điện ATS có cấp bảo vệ từ IP30 đến IP54 theo tiêu chuẩn chống bụi và chống nước. Bảo vệ tủ khỏi ảnh hưởng của môi trường bên ngoài như bụi bẩn và nước.

  • Các yếu tố quan trọng khác: Bao gồm các yếu tố như thanh cái đồng, đèn báo, truyền thông xa và các thiết bị giám sát bảo vệ. Tăng tính hiệu quả và an toàn của hệ thống ATS.

Tham khảo ngay sản phẩm tủ ATS chất lượng của HAHUCO tại đây: https://hahuco.com.vn/tu-ats.htm

II. Cấu tạo bộ chuyển nguồn ATS

tủ ATS

A. Vỏ tủ ATS và vật liệu chế tạo

  • Vật liệu chế tạo: Vỏ tủ ATS được sản xuất từ thép mạ kẽm, với bề ngoài được trang bị lớp sơn tĩnh điện. Bảo vệ tủ khỏi ăn mòn và tác động của yếu tố môi trường, đồng thời tạo nên vẻ đẹp và sự bền bỉ.

B. Phần động lực và các thành phần bên trong tủ

  • Phần động lực (Mạch ATS sử dụng Contactor, bộ chuyển nguồn ATS, ACB): Phần động lực chịu trách nhiệm trong quá trình chuyển đổi nguồn giữa lưới điện và máy phát. Đảm bảo tính ổn định và tự động trong việc chuyển nguồn điện khi cần thiết.

  • Bộ điều khiển và các thiết bị điện tử tích hợp: Sử dụng bộ điều khiển chuyên dụng tích hợp với ATS Controller của các nhãn hiệu như Osung, Socomec, Shneider, Osemco. Tối ưu hóa quá trình điều khiển và giám sát, cũng như đảm bảo tính linh hoạt trong quá trình vận hành.

C. Bộ điều khiển và các thiết bị điện tử tích hợp

  • Bộ điều khiển: Sử dụng bộ điều khiển chuyên dụng tích hợp với ATS Controller (Osung, Socomec, Schneider, Osemco). Đảm bảo tính tùy biến và linh hoạt trong việc điều chỉnh thời gian chuyển mạch và chế độ hoạt động.

  • Các phụ kiện khác: Bao gồm khoá liên động cơ khí Interlock, nguồn UPS, bộ bảo vệ O/UV, OC/EF và các thiết bị giám sát bảo vệ. Tăng cường tính an toàn và hiệu suất của hệ thống ATS, giảm rủi ro sự cố và hậu quả.

D. Các phụ kiện khác như khoá liên động cơ khí, nguồn UPS...

  • Khoá liên động cơ khí interlock: Được tích hợp để đảm bảo an toàn trong quá trình chuyển đổi nguồn. Ngăn chặn việc mở cùng lúc cả hai nguồn điện và đảm bảo tính duy nhất trong quá trình chuyển đổi.

  • Nguồn UPS: Cung cấp nguồn điện dự phòng để duy trì hoạt động của các thiết bị điện tử quan trọng. Đảm bảo tính liên tục và ổn định của hệ thống trong trường hợp nguồn chính gặp sự cố.

III. Đặc điểm và chức năng của tủ ATS

tủ ATS

A. Duy trì hoạt động của tải trong trường hợp sự cố

  • Tủ điện ATS giữ cho hoạt động của tải không bị gián đoạn khi xảy ra sự cố như mất điện lưới hoặc nguồn ngược lại.

  • Đảm bảo ổn định và liên tục của hệ thống điện.

B. Tự động chuyển đổi nguồn giữa lưới và máy phát

  • Tự động chuyển nguồn từ điện lưới sang máy phát khi cảm nhận nguồn chính có sự cố.

  • Tự khởi động và dừng máy phát theo nhu cầu cung cấp điện.

C. Bảo vệ đối với các sự cố phổ biến như quá tải, mất pha...

  • Tủ ATS được thiết kế để bảo vệ hệ thống khỏi các sự cố như quá tải, mất pha, ngắn mạch, quá áp, sụt áp.

  • Bảo vệ tải và máy phát khỏi những tác động có thể gây hại.

D. Khả năng tích hợp với các hệ thống điện khác

  • Tích hợp tốt với hệ thống tủ MSB và tủ tụ bù công suất phản kháng.

  • Nâng cao tính linh hoạt và khả năng hợp nhất trong các hệ thống có nhiều nguồn, máy phát, và phụ tải ưu tiên.

IV. Nguyên tắc hoạt động của tủ điện ATS

tủ ATS

A. Quá trình chuyển nguồn dự phòng và phục hồi nguồn chính

  • Tủ điện ATS tự động chuyển sang nguồn dự phòng khi phát hiện sự cố ở nguồn chính.

  • Khi nguồn chính phục hồi, tủ tự động chuyển nguồn trở lại để duy trì ổn định của hệ thống.

B. Thời gian chuyển đổi và thời gian chờ để đảm bảo ổn định

  • Thời gian chuyển nguồn dự phòng được đặt trong khoảng 5 ÷ 10 giây.

  • Tủ chờ khoảng 10 ÷ 30 giây để đảm bảo sự ổn định của nguồn lưới trước khi chuyển đổi.

C. Chế độ vận hành tự động và bằng tay

  • Tủ có thể vận hành tự động hoặc chuyển sang chế độ bằng tay khi cần.

  • Có nút ấn, màn hình LCD, và hệ thống đèn chỉ thị để điều chỉnh thời gian chuyển mạch và chế độ hoạt động.

D. Chức năng giám sát và điều khiển từ xa

  • Tủ ATS có khả năng tích hợp chức năng giám sát và điều khiển từ xa.

  • Sử dụng các hệ thống như rơle logic, bộ điều khiển chuyên dụng (Osung, Socomec, Schneider), và các phụ kiện như khoá liên động cơ khí, nguồn UPS để tối ưu hóa quản lý.

V. Tủ ATS tại HAHUCO - Đối tác tin cậy cho nguồn điện an toàn

tủ ATS

Tủ ATS (Automatic Transfer Switch) tại HAHUCO không chỉ là sản phẩm điện tử thông thường mà còn là giải pháp toàn diện đảm bảo nguồn điện liên tục và ổn định. Với cam kết chất lượng và dịch vụ chuyên nghiệp, HAHUCO tự hào là đối tác tin cậy cho mọi nhu cầu về hệ thống điện.

Đặc điểm nổi bật của tủ ATS HAHUCO

  • Chất lượng chính hãng: HAHUCO cung cấp tủ điện ATS chính hãng, đảm bảo tuân thủ các tiêu chuẩn an toàn và hiệu suất cao.

  • Đa dạng công suất: Tủ điện ATS HAHUCO được thiết kế với nhiều công suất khác nhau, phù hợp với mọi yêu cầu sử dụng.

  • Chế độ vận hành linh hoạt: Tích hợp chế độ tự động và bằng tay, giúp người vận hành linh hoạt và dễ dàng can thiệp khi cần.

Dịch vụ chăm sóc khách hàng

  • Miễn phí khảo sát và tư vấn: HAHUCO cung cấp dịch vụ khảo sát miễn phí để hiểu rõ nhu cầu và đề xuất giải pháp tối ưu.

  • Bảo hành dài hạn: Chế độ bảo hành lâu dài, đảm bảo sự an tâm và hài lòng của khách hàng.

Báo giá và ưu đãi đặc biệt

  • Bảng giá linh hoạt: HAHUCO áp dụng chính sách giá linh hoạt, phản ánh đúng giá trị của sản phẩm.

  • Ưu đãi đặc biệt cho đơn hàng lớn: Những đơn hàng có quy mô lớn sẽ được hưởng những ưu đãi đặc biệt.

Lời kết

Trên thị trường ngày nay, tủ ATS không chỉ đơn thuần là một bộ chuyển đổi nguồn thông thường, mà còn là một giải pháp an toàn và hiệu quả để giữ cho nguồn điện luôn ổn định. Với các tính năng và chức năng đa dạng, cùng với cam kết về tiến độ, chiết khấu và bảo hành, tủ điện ATS của HAHUCO không chỉ đáp ứng mà còn vượt xa mong đợi của khách hàng. Hãy để chúng tôi đồng hành cùng bạn trong việc đảm bảo nguồn điện liên tục và an toàn cho mọi hoạt động của bạn.
