Tủ ATS

  • Mã sản phẩm:
  • Lượt xem: 13819
Xem giá ngay Gọi ngay

Việc đảm bảo nguồn điện liên tục và ổn định là yếu tố then chốt để duy trì hoạt động của các khu công nghiệp, trung tâm thương mại, xưởng sản xuất và nhiều khu vực khác. Tủ điện ATS (Automatic Transfer Switches) đóng vai trò quan trọng trong việc này, giúp chuyển đổi tự động giữa nguồn điện lưới và nguồn điện dự phòng khi có sự cố. Với chức năng chuyển đổi nhanh chóng và tự động, tủ ATS không chỉ đảm bảo sự liên tục của nguồn điện mà còn bảo vệ thiết bị điện khỏi các sự cố như quá tải, mất pha, và ngắn mạch. Bài viết này của HAHUCO sẽ cung cấp một cái nhìn tổng quan về cấu tạo, chức năng và tầm quan trọng của tủ điện ATS trong hệ thống điện hiện đại. Hãy theo dõi để biết chi tiết nhé.

HAHUCO chuyên sản xuất, cung cấp tủ chuyển đổi nguồn điện tự động ATS gia đình, 1 pha, 3 pha,... Tiến độ nhanh. Chiết khấu cao. Giá tốt nhất. Bảo hành dài nhất.

Tủ điện ATS là gì? Chức năng tủ ATS

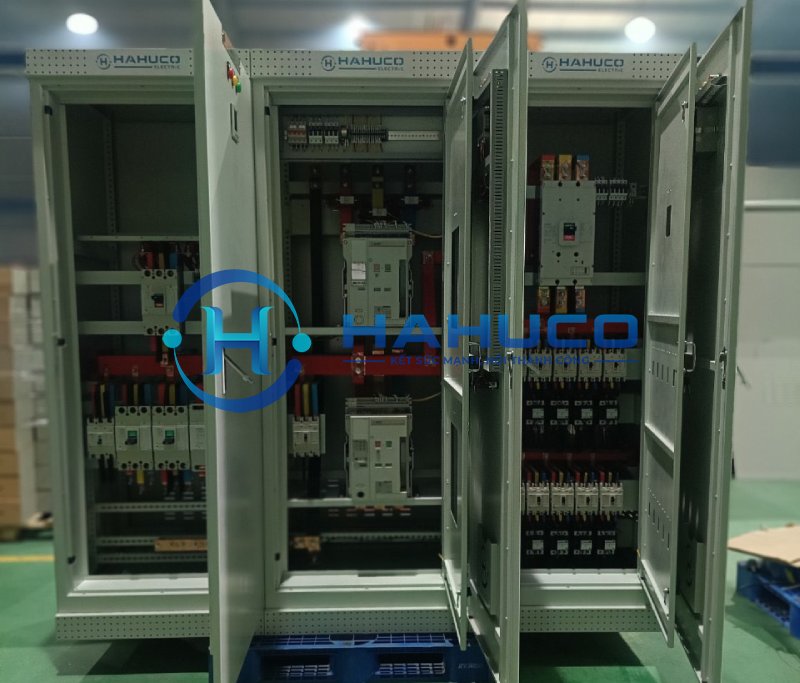

tủ ATS

Tủ ATS là gì?

Tủ điện ATS (Automatic Transfer Switches) là một hệ thống điện tự động chuyển đổi giữa nguồn điện lưới và nguồn điện dự phòng, như máy phát điện, khi có sự cố xảy ra với nguồn điện chính. Tủ điện ATS đảm bảo rằng nguồn điện cung cấp cho các thiết bị và hệ thống không bị gián đoạn, giúp duy trì hoạt động ổn định và liên tục ngay cả trong trường hợp mất điện đột ngột.

Tủ điện ATS đóng một vai trò quan trọng trong việc bảo vệ và duy trì hoạt động của các hệ thống điện. Khi nguồn điện lưới gặp sự cố, tủ điện ATS sẽ tự động chuyển đổi sang nguồn điện dự phòng, đảm bảo rằng các thiết bị quan trọng vẫn nhận được nguồn điện cần thiết để hoạt động. Điều này không chỉ giúp ngăn chặn gián đoạn trong sản xuất và dịch vụ mà còn bảo vệ các thiết bị khỏi hư hỏng do mất điện đột ngột. Tủ ATS cũng có khả năng bảo vệ hệ thống điện khỏi các sự cố như quá tải, mất pha, ngắn mạch và quá áp, đảm bảo sự an toàn và độ tin cậy cho toàn bộ hệ thống.

Ứng dụng của tủ ATS

  • Các khu công nghiệp: Trong các khu công nghiệp, việc duy trì nguồn điện liên tục là vô cùng quan trọng để đảm bảo hoạt động sản xuất không bị gián đoạn. Tủ điện ATS được sử dụng để chuyển đổi tự động giữa nguồn điện lưới và nguồn điện dự phòng, đảm bảo rằng các dây chuyền sản xuất và máy móc luôn có điện để hoạt động.

  • Trung tâm thương mại: Trung tâm thương mại cần duy trì hoạt động liên tục để phục vụ khách hàng và bảo vệ hàng hóa khỏi hư hỏng do mất điện. Tủ điện ATS giúp đảm bảo rằng nguồn điện dự phòng sẽ được kích hoạt ngay khi có sự cố, duy trì hoạt động của hệ thống chiếu sáng, điều hòa không khí và các thiết bị quan trọng khác.

  • Xưởng sản xuất: Xưởng sản xuất sử dụng nhiều máy móc và thiết bị điện, và việc mất điện đột ngột có thể gây ra hư hỏng và gián đoạn nghiêm trọng. Tủ điện ATS đảm bảo rằng nguồn điện dự phòng sẽ được kích hoạt ngay khi có sự cố, giúp duy trì hoạt động của các máy móc và bảo vệ thiết bị khỏi hư hỏng.

  • Chung cư, bến xe, sân bay: Các tòa nhà chung cư, bến xe và sân bay cần nguồn điện liên tục để đảm bảo an ninh và tiện ích cho cư dân và hành khách. Tủ điện ATS giúp duy trì nguồn điện dự phòng khi có sự cố, đảm bảo rằng các hệ thống chiếu sáng, thang máy, hệ thống an ninh và các thiết bị khác luôn hoạt động.

Tham khảo ngay sản phẩm thang máng cáp chất lượng của HAHUCO tại đây: https://hahuco.com.vn/thang-mang-cap.htm

Thông số kỹ thuật tủ ATS

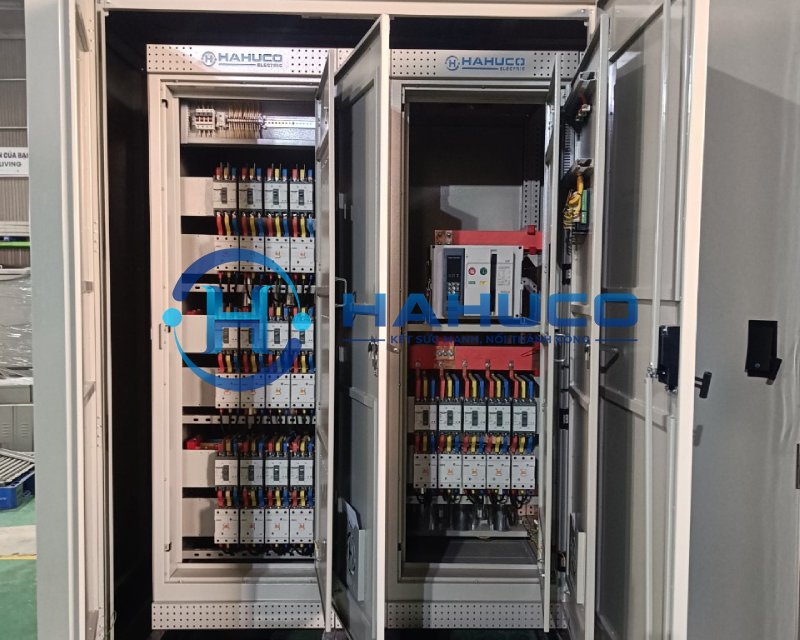

tủ ATS

Tủ điện ATS được thiết kế để chịu đựng các điện áp xung cao, lên đến 8kV, đảm bảo rằng hệ thống không bị ảnh hưởng bởi các dao động điện áp ngắn hạn và các sự cố về điện áp cao.

  • Cấp quá áp: III
  • Cấp môi trường: 3
  • Điện áp cách điện định mức của tủ điện ATS là 1000V, trong khi điện áp làm việc định mức có thể lên đến 690V. Điều này đảm bảo rằng tủ ATS có thể hoạt động an toàn và hiệu quả trong các hệ thống điện có điện áp cao
  • Dòng điện định mức thanh cái
  • Tủ điện ATS được xử lý bề mặt bằng cách mạ kẽm hoặc sơn tĩnh điện, đảm bảo độ bền cao và khả năng chống ăn mòn tốt. Điều này giúp bảo vệ tủ khỏi các tác nhân môi trường và tăng tuổi thọ cho thiết bị.
  • Tủ điện ATS có cấp bảo vệ IP từ IP30 đến IP54, bảo vệ thiết bị khỏi bụi và nước, đảm bảo hoạt động ổn định trong các điều kiện môi trường khác nhau.
  • Tủ điện ATS có thể được sản xuất với kích thước tùy chỉnh theo nhu cầu của khách hàng, đảm bảo rằng nó phù hợp với không gian lắp đặt và yêu cầu kỹ thuật cụ thể của từng dự án.
  • Tủ điện ATS có các cấp độ form từ 1 đến 4 và cấp bảo vệ từ IP30 đến IP54, cho phép tùy chỉnh theo yêu cầu bảo vệ và lắp đặt của từng hệ thống điện.
  • Dòng định mức: lên đến 6000A . Chịu dòng đỉnh xung định mức Ipk: lên đến 187kA . Khả năng chịu dòng ngắn mạch định mức Icw: 100kA/1s, 80kA/3s
  • Các chi tiết khung: Mạ kẽm hoặc sơn tĩnh điện

+ Vỏ tủ: Mạ kẽm hoặc sơn tĩnh điện

+ Cánh tủ: Mạ kẽm hoặc sơn tĩnh điện

  • Kích thước: sản xuất theo nhu cầu, công suất
  • Form: 1 đến 4

Cấu tạo bộ chuyển nguồn ATS

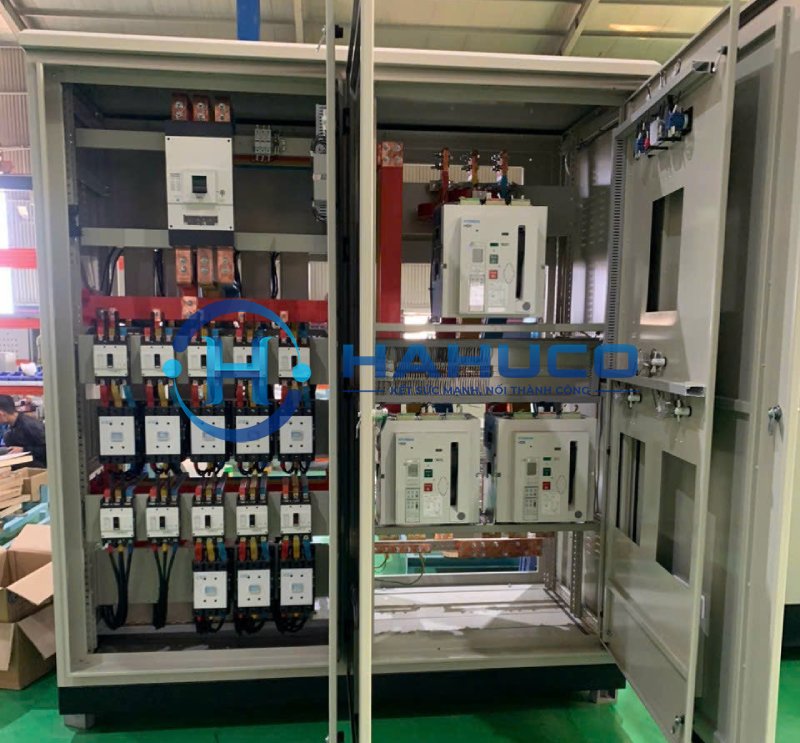

tủ ATS

Để hiểu rõ hơn về tủ điện ATS, chúng ta cần tìm hiểu về cấu tạo của nó. Cùng khám phá chi tiết từng phần này để hiểu rõ cách mà tủ ATS hoạt động và bảo vệ hệ thống điện.

Vỏ tủ điện ATS

Vỏ tủ điện ATS được làm từ thép mạ kẽm và được sơn tĩnh điện bên ngoài. Vật liệu này không chỉ đảm bảo độ bền cao mà còn chống ăn mòn, bảo vệ tủ khỏi các tác động môi trường. Kích thước và thiết kế của vỏ tủ điện ATS được tùy chỉnh theo nhu cầu cụ thể của khách hàng. Tủ có thể được thiết kế theo nhiều kiểu dáng và kích thước khác nhau để phù hợp với không gian lắp đặt và yêu cầu kỹ thuật của từng hệ thống.

Phần động lực và bộ điều khiển

  • Phần động lực của tủ điện ATS bao gồm các mạch ATS sử dụng Contactor, bộ chuyển nguồn ATS và máy cắt không khí ACB. Các thiết bị này đảm bảo rằng tủ điện ATS có thể thực hiện chuyển đổi nguồn điện một cách nhanh chóng và an toàn.

  • Tủ điện ATS được trang bị bộ điều khiển chuyên dụng có khả năng lập trình tùy biến, cho phép điều chỉnh các thông số hoạt động theo nhu cầu cụ thể của hệ thống. Các bộ điều khiển này thường tích hợp các tính năng hiện đại như giám sát từ xa, báo động và tự động điều chỉnh.

Các phần khác

  • Tủ ATS có khoá liên động cơ khí Interlock để ngăn ngừa các hoạt động không an toàn khi chuyển đổi nguồn điện. Khoá liên động này đảm bảo rằng chỉ có thể thực hiện chuyển đổi nguồn khi tất cả các điều kiện an toàn đã được đáp ứng.

  • Nguồn UPS (Uninterruptible Power Supply) và các bộ bảo vệ O/UV (Over/Under Voltage), OC/EF (Overcurrent/Earth Fault) được tích hợp trong tủ điện ATS để bảo vệ hệ thống khỏi các sự cố điện và đảm bảo cung cấp điện liên tục cho các thiết bị quan trọng.

  • Tủ điện ATS còn được trang bị hệ thống thanh cái đồng, đèn báo nút nhấn và các thiết bị truyền thông xa để giám sát và điều khiển từ xa. Hệ thống thanh cái đồng đảm bảo khả năng dẫn điện tốt, trong khi các đèn báo và thiết bị truyền thông giúp người vận hành dễ dàng theo dõi và điều khiển tủ từ xa.

Nguyên tắc hoạt động của tủ điện ats

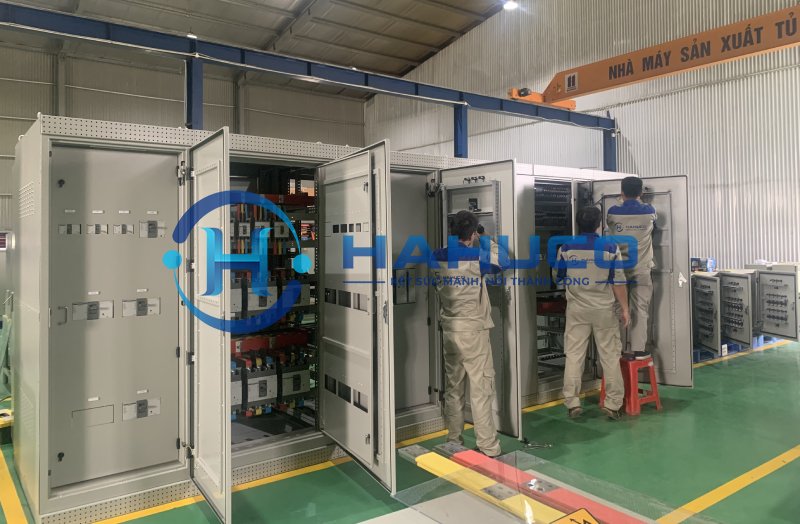

tủ ATS

Hiểu rõ nguyên tắc hoạt động của tủ điện ATS là điều cần thiết để nắm bắt cách thức mà tủ điện ATS chuyển đổi nguồn điện và bảo vệ hệ thống. Chúng ta sẽ tìm hiểu về quy trình chuyển đổi nguồn tự động, thời gian chuyển đổi, cũng như các chế độ vận hành và hệ thống đèn chỉ thị, màn hình LCD của tủ ATS.

Tủ ATS hoạt động dựa trên nguyên tắc chuyển đổi nguồn tự động

Khi nguồn điện lưới gặp sự cố, tủ điện ATS sẽ chuyển đổi sang nguồn điện dự phòng trong khoảng thời gian từ 5 đến 10 giây. Khi nguồn điện lưới phục hồi, tủ điện ATS sẽ chờ thêm khoảng 10 đến 30 giây để đảm bảo sự ổn định trước khi chuyển đổi trở lại. Thời gian chuyển đổi này có thể được điều chỉnh theo yêu cầu cụ thể của hệ thống.

Tủ ATS có hai chế độ vận hành: tự động và bằng tay

Trong chế độ tự động, tủ sẽ tự động thực hiện các chức năng chuyển đổi và bảo vệ theo các cài đặt đã được lập trình trước. Chế độ bằng tay cho phép người vận hành thực hiện các thao tác chuyển đổi và điều khiển trực tiếp, phù hợp với các tình huống yêu cầu kiểm soát chi tiết.

Hệ thống đèn chỉ thị và màn hình LCD

Tủ điện ATS được trang bị hệ thống đèn chỉ thị và màn hình LCD để cung cấp thông tin trạng thái và các thông số hoạt động của hệ thống. Các đèn chỉ thị giúp người vận hành dễ dàng nhận biết trạng thái của tủ và các sự cố xảy ra, trong khi màn hình LCD cung cấp các thông số chi tiết và cho phép thực hiện các điều chỉnh cần thiết.

Phân loại hệ thống tủ điện chuyển đổi ATS

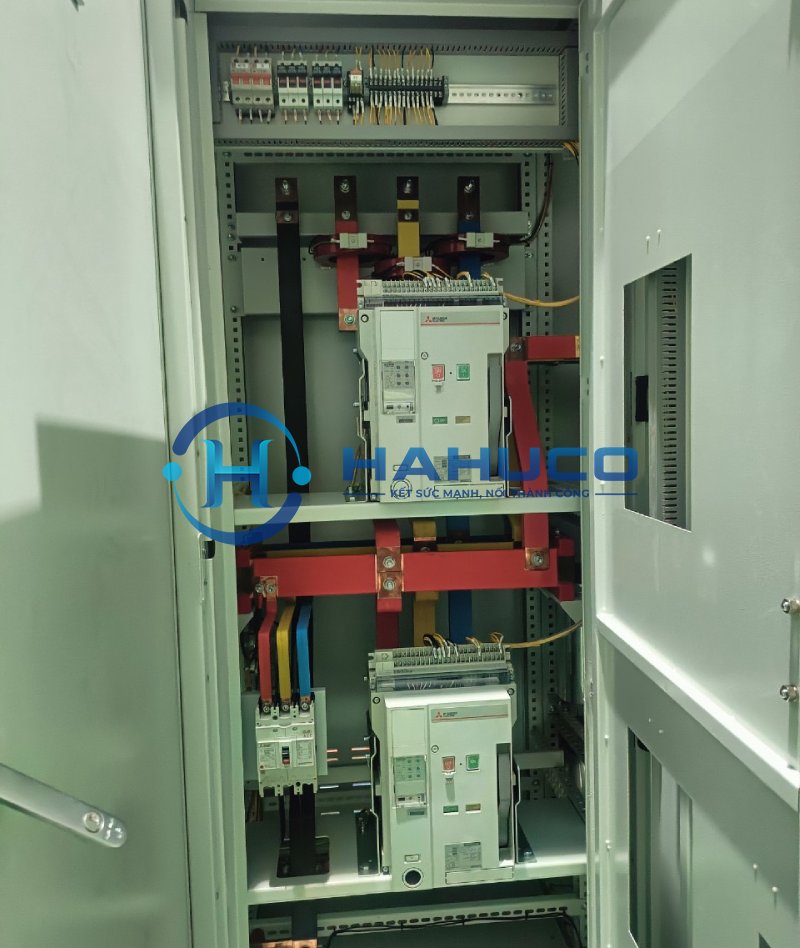

tủ ATS

- Phân loại theo cấu tạo: ATS dùng ACB, ATS dùng Contactor, ATS hợp bộ ( ATS Osung, ATS Kyungdong, ATS Socomec, ATS Viztek )

- Phân loại theo trạng thái: loại ON-ON, hoặc ON-OFF-ON

- Phân loại theo số pha ATS 1 pha, ATS 2 pha , ATS 3 pha…

- Theo môi trường lắp đặt: ATS trong nhà, ATS ngoài trời

 ATS cần quan tâm là dòng định mức, số cực, ATS 3P 100A, ATS 3P 200A, ATS 3P 400A, ATS 3P 600A, ATS 3P 800A, ATS 1000A, ATS 3P 1200A,  ATS 3P 1600A,  ATS 3P 2000A,  ATS 3P 2500A,  ATS 3P 3200A … Thời gian chuyển đổi, Tuổi thọ cơ khí…

Báo giá tủ điện ATS - Các loại tủ điện ATS

tủ ATS
- Tùy thuộc vào công suất máy phát điện có thể sử dụng bộ chuyển đổi đóng cắt bằng Contactor, bộ đóng cắt ATS hoặc máy cắt không khí ACB.

- Thiết kế 2 chế độ tự động và bằng tay giúp cho việc vận hành dễ dàng.

Báo giá tủ điện ats tại CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM luôn dựa trên những thông số kỹ thuật như: chiều cao, chiều rộng, chiều dài… và theo thiết kế mà khách hàng yêu cầu.

Công ty Hahuco sản xuất và lắp đặt tủ ATS chính hãng, giá rẻ

Công ty sản xuất tủ điện ATS Hahuco luôn đảm bảo quy trình sản xuất nghiêm ngặt theo tiêu chuẩn quốc tế. Ngoài ra, chúng tôi còn sở hữu các chuyên gia đầu ngành và một đội ngũ nhân viên có trình độ chuyên môn cao cũng như một thái độ làm việc tận tình chính là cơ sở để khách hàng tin tưởng và hợp tác. Mọi chi tiết thắc mắc, quý khách hàng vui lòng liên hệ với chúng tôi theo địa chỉ dưới đây để nhận được tư vấn chi tiết

Hahuco tự hào chuyên sản xuất và lắp đặt các sản phẩm tủ điện các loại, ngày càng khẳng định được vị trí, vai trò của mình, đóng góp cho sự phát triển của ngành điện Việt Nam. Các chi tiết thiết bị điện đều có nguồn gốc xuất xứ rõ ràng từ các thương hiệu lớn schneider, osung,...

Nhận báo giá tủ điện ATS 100A, giá tủ ATS 400A, tủ ATS gia đình, tủ ATS 3 pha, ATS hợp bộ,... chính hãng được thiết kế và sản xuất theo yêu cầu hệ thống điện cho toàn quốc.

Miễn phí khảo sát, tư vấn, báo giá. Sản xuất và lắp đặt chuyên nghiệp, an toàn, chuẩn tiến độ. Bảo hành dài nhất thị trường.

Chúng tôi luôn có chính sách giá tốt nhất cho mọi đơn hàng. Để cập nhật báo giá mới nhất vui lòng liên hệ trực tiếp hotline.
