Quy trình lắp đặt máy biến áp chính hãng đúng kỹ thuật, an toàn và hiệu suất vượt trội

I. Giới thiệu về máy biến áp

Trong hệ thống điện hiện đại, máy biến áp là thiết bị giữ vai trò trung tâm trong quá trình truyền tải và phân phối điện năng. Nhờ khả năng biến đổi điện áp xoay chiều từ mức này sang mức khác phù hợp với nhu cầu sử dụng, máy biến áp giúp hệ thống điện vận hành ổn định, giảm tổn hao trên đường dây và đảm bảo an toàn cho thiết bị tiêu thụ điện. Đây là thiết bị điện từ tĩnh hoạt động dựa trên hiện tượng cảm ứng điện từ, truyền năng lượng giữa các cuộn dây thông qua từ trường mà không cần kết nối trực tiếp về mặt điện.

Trong thực tế, máy biến áp được ứng dụng rộng rãi từ lưới điện truyền tải quốc gia, trạm phân phối điện công nghiệp đến các thiết bị dân dụng như bộ nguồn, adapter hay hệ thống điều khiển tự động hóa. Tuy nhiên, để thiết bị vận hành hiệu quả và bền bỉ theo thời gian, quá trình lắp đặt cần tuân thủ các yêu cầu kỹ thuật nghiêm ngặt ngay từ đầu. Việc hiểu rõ các nguyên tắc lắp đặt máy biến áp không chỉ giúp nâng cao độ an toàn vận hành mà còn góp phần tối ưu hiệu suất làm việc của toàn bộ hệ thống điện.

II. Điều kiện kỹ thuật trước khi lắp đặt máy biến áp

Trước khi tiến hành lắp đặt máy biến áp, việc kiểm tra các điều kiện kỹ thuật ban đầu đóng vai trò rất quan trọng nhằm đảm bảo thiết bị vận hành ổn định ngay từ giai đoạn đầu. Một số điều kiện cần được xem xét gồm:

• Điều kiện độ cao lắp đặt (≤ 1000 m so với mực nước biển): Máy biến áp được thiết kế theo điều kiện môi trường tiêu chuẩn ở độ cao không vượt quá 1000 m. Khi lắp đặt ở độ cao lớn hơn mức này, mật độ không khí giảm sẽ ảnh hưởng đến khả năng tản nhiệt và cách điện của thiết bị. Trong trường hợp đặc biệt, cần tham khảo thông số hiệu chỉnh từ nhà sản xuất.

• Độ nghiêng cho phép khi đặt máy (≤ 2°): Máy biến áp cần được đặt trên nền phẳng, chắc chắn và có độ nghiêng không vượt quá 2°. Điều này giúp đảm bảo dầu cách điện phân bố đều trong thùng máy và các bộ phận bên trong hoạt động đúng thiết kế.

• Khoảng cách an toàn với tường và thiết bị xung quanh: Khoảng cách tối thiểu giữa máy và tường thường được khuyến nghị từ 50 cm trở lên nhằm đảm bảo lưu thông không khí và thuận tiện kiểm tra bảo dưỡng trong quá trình vận hành.

• Yêu cầu hệ thống thông gió làm mát theo công suất tổn hao: Hệ thống thông gió cần được thiết kế phù hợp với mức tổn hao nhiệt của máy. Trung bình, để làm mát 1 kW tổn hao cần khoảng 3 m³/phút lưu lượng khí ở nhiệt độ môi trường 20°C. Việc bố trí cửa hút khí lạnh phía dưới và cửa thoát khí nóng phía trên giúp nâng cao hiệu quả làm mát.

• Kiểm tra hệ thống tiếp địa và chống sét: Hệ thống tiếp địa cần được kiểm tra điện trở nối đất đạt tiêu chuẩn cho phép. Đồng thời, thiết bị chống sét phải được lắp đặt đầy đủ để bảo vệ máy trước các hiện tượng quá điện áp do sét lan truyền.

• Điều kiện lắp đặt trong nhà và ngoài trời: Đối với máy đặt trong nhà, cần đảm bảo thông gió tốt và bố trí cửa hút - thoát khí hợp lý. Với máy đặt ngoài trời, cần kiểm tra độ ổn định nền móng, khoảng cách pha - đất và tình trạng sứ cách điện trước khi đưa thiết bị vào vận hành.

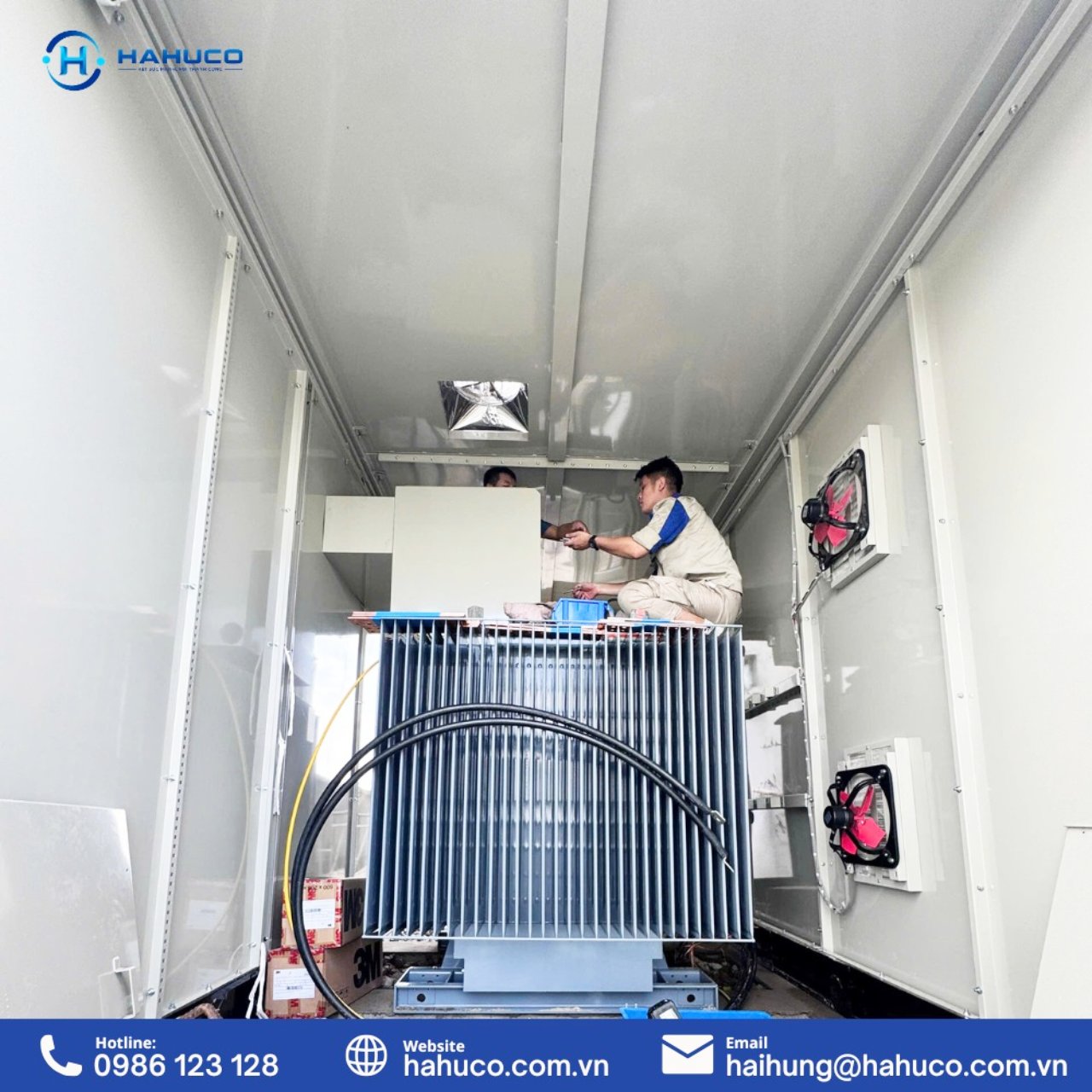

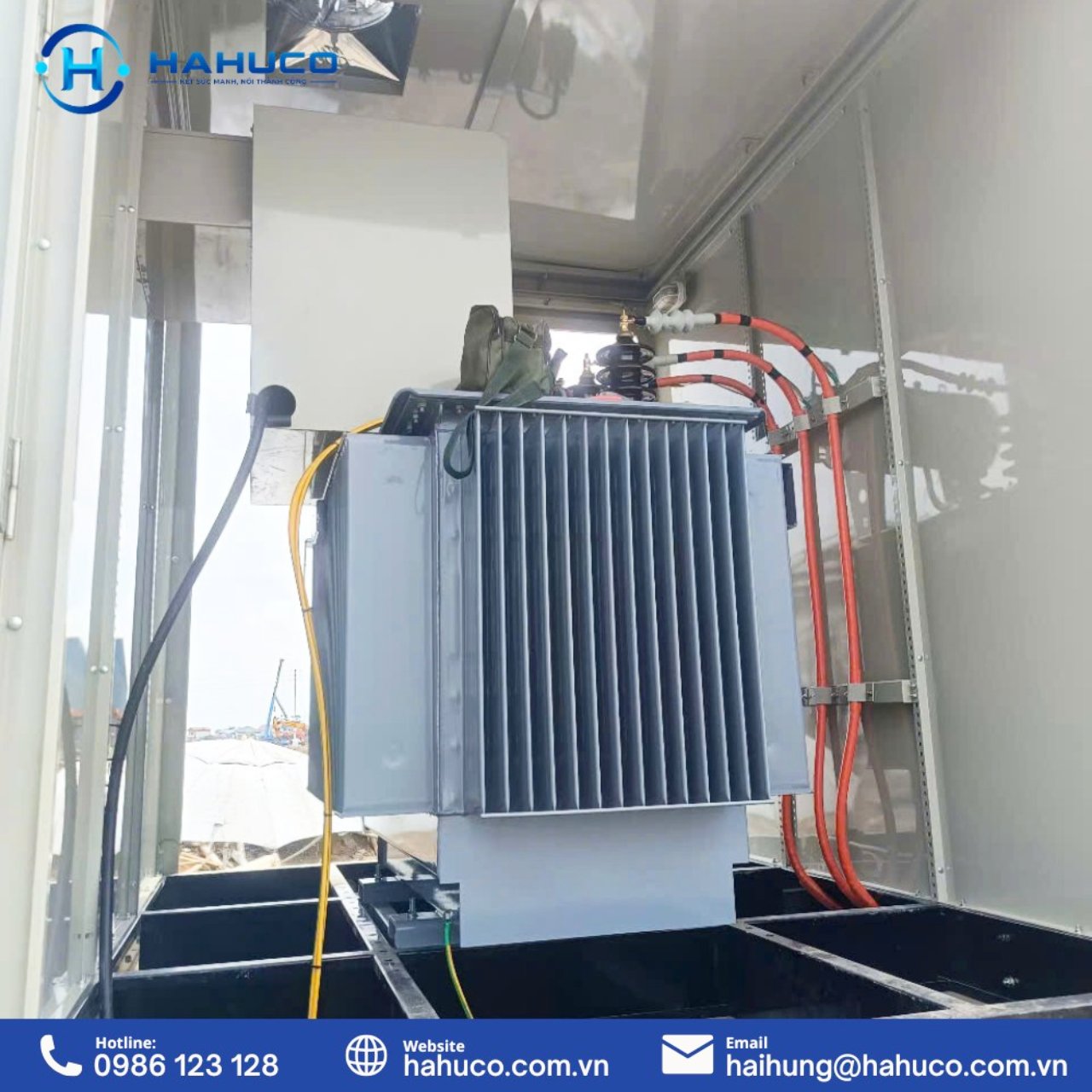

III. Quy trình lắp đặt máy biến áp đúng tiêu chuẩn kỹ thuật

Để máy biến áp vận hành ổn định lâu dài, quy trình lắp đặt cần được thực hiện theo từng bước kỹ thuật cụ thể và có kiểm soát chặt chẽ trong suốt quá trình triển khai.

Chuẩn bị mặt bằng và vị trí đặt máy biến áp

Công tác chuẩn bị mặt bằng là bước đầu tiên và có ý nghĩa quyết định đến chất lượng lắp đặt thiết bị. Nền đặt máy cần đảm bảo chắc chắn, chịu tải tốt và không bị lún trong quá trình vận hành lâu dài. Bề mặt nền phải bằng phẳng, đảm bảo độ nghiêng không vượt quá giới hạn cho phép nhằm tránh ảnh hưởng đến sự phân bố dầu cách điện bên trong thùng máy. Ngoài ra, vị trí đặt máy cần được bố trí thuận tiện cho thao tác đóng cắt điện, kiểm tra định kỳ và xử lý sự cố khi cần thiết. Trong các công trình công nghiệp hoặc trạm điện phân phối, khu vực đặt máy biến áp thường được thiết kế riêng nhằm đảm bảo khoảng cách an toàn điện và hạn chế ảnh hưởng của môi trường xung quanh.

Quy trình vận chuyển và di chuyển máy an toàn

Máy biến áp là thiết bị có khối lượng lớn và cấu tạo phức tạp nên quá trình vận chuyển cần thực hiện theo đúng hướng dẫn kỹ thuật của nhà sản xuất. Tùy theo điều kiện công trình, có thể sử dụng xe nâng, con lăn hoặc hệ thống ray trượt để đưa máy vào vị trí lắp đặt. Trong quá trình di chuyển, cần hạn chế rung lắc mạnh để tránh ảnh hưởng đến cuộn dây và hệ thống cách điện bên trong. Ngoài ra, hướng di chuyển của máy phải phù hợp với ký hiệu trên thân thiết bị nhằm đảm bảo cấu trúc bên trong không bị thay đổi vị trí.

Bố trí hệ thống thông gió làm mát hiệu quả

Hệ thống thông gió đóng vai trò quan trọng trong việc duy trì nhiệt độ làm việc ổn định cho máy biến áp. Khi bố trí thông gió trong phòng đặt máy, cửa hút khí lạnh nên được đặt ở phía dưới và cửa thoát khí nóng bố trí phía trên nhằm tạo dòng lưu thông không khí tự nhiên. Đối với các phòng đặt máy có chiều cao chênh lệch giữa cửa hút và cửa thoát khoảng 3 m, tiết diện cửa thoát khí cần được tính toán phù hợp với công suất tổn hao của máy. Việc thiết kế thông gió đúng kỹ thuật giúp hạn chế hiện tượng quá nhiệt và kéo dài tuổi thọ thiết bị.

Kiểm tra khoảng cách an toàn và phụ kiện đi kèm

Trước khi hoàn thiện lắp đặt, cần kiểm tra khoảng cách giữa máy biến áp với tường, thiết bị lân cận và hệ thống cáp điện nhằm đảm bảo đáp ứng yêu cầu an toàn điện. Đồng thời, các phụ kiện đi kèm như sứ cách điện cao áp - hạ áp, rơ le hơi, chỉ thị mức dầu và van giảm áp cần được kiểm tra đầy đủ để đảm bảo hoạt động bình thường trước khi đóng điện. Việc kiểm tra này giúp hạn chế nguy cơ xảy ra sự cố trong giai đoạn vận hành ban đầu.

Bố trí vị trí thuận tiện kiểm tra và bảo dưỡng định kỳ

Một yếu tố quan trọng thường được chú ý trong quá trình lắp đặt là đảm bảo khả năng tiếp cận thiết bị trong suốt vòng đời sử dụng. Máy biến áp cần được bố trí sao cho các vị trí kiểm tra như nhiệt kế, rơ le bảo vệ, chỉ thị dầu và các điểm đấu nối điện luôn dễ quan sát và thao tác. Điều này giúp kỹ thuật viên thực hiện kiểm tra định kỳ nhanh chóng, phát hiện sớm dấu hiệu bất thường và xử lý kịp thời nhằm duy trì trạng thái vận hành ổn định cho toàn bộ hệ thống điện.

Để việc lắp đặt máy biến áp đạt hiệu quả cao ngay từ đầu, người thực hiện không chỉ cần nắm rõ quy trình kỹ thuật mà còn nên hiểu đầy đủ về cấu tạo và nguyên lý hoạt động của thiết bị. Những kiến thức nền tảng này giúp đánh giá chính xác điều kiện lắp đặt, lựa chọn vị trí phù hợp và kiểm tra vận hành đúng tiêu chuẩn. Bạn có thể tham khảo thêm trong bài viết “Máy biến áp là gì? Tổng quan cấu tạo, nguyên lý và ứng dụng thực tế" để có cái nhìn hệ thống hơn về thiết bị trước khi triển khai các bước lắp đặt thực tế, từ đó góp phần nâng cao độ an toàn và ổn định cho toàn bộ hệ thống điện.

IV. Kiểm tra vận hành máy biến áp trước và sau khi đóng điện

Sau khi hoàn thành lắp đặt, việc kiểm tra vận hành là bước quan trọng nhằm đảm bảo thiết bị đủ điều kiện đưa vào khai thác an toàn.

Kiểm tra thử nghiệm theo tiêu chuẩn trước đóng điện

Trước khi đóng điện lần đầu, máy biến áp cần được kiểm tra theo các quy trình thử nghiệm tiêu chuẩn của ngành điện hoặc theo hướng dẫn kỹ thuật của nhà sản xuất. Các thông số đo được phải phù hợp với thông số thiết kế của thiết bị. Trong trường hợp phát hiện sai lệch bất thường, cần tạm dừng đưa máy vào vận hành và tiến hành kiểm tra lại nhằm tránh rủi ro trong quá trình khai thác sau này.

Kiểm tra mức dầu và chỉ thị dầu máy biến áp

Đối với máy biến áp ngâm dầu, mức dầu là yếu tố ảnh hưởng trực tiếp đến khả năng cách điện và làm mát thiết bị. Việc kiểm tra mức dầu thông qua chỉ thị trên bình giãn dầu giúp xác định tình trạng làm việc của máy trước khi đóng điện. Nếu phát hiện mức dầu không đạt yêu cầu hoặc có dấu hiệu bất thường về màu sắc, cần liên hệ đơn vị kỹ thuật để xử lý trước khi đưa thiết bị vào vận hành.

Đo điện trở cách điện bằng Mega Ohm Meter

Đo điện trở cách điện là bước kiểm tra quan trọng nhằm đánh giá tình trạng cách điện giữa các cuộn dây và giữa cuộn dây với đất. Thông thường, giá trị điện trở cách điện phải đạt từ 100 MΩ trở lên đối với cuộn hạ áp và từ 250 MΩ trở lên đối với cuộn cao áp. Nếu giá trị đo thấp hơn tiêu chuẩn, cần làm sạch bề mặt sứ cách điện hoặc kiểm tra lại tình trạng dầu cách điện trước khi tiến hành đóng điện.

Kiểm tra điện áp không tải sau đóng điện

Sau khi đóng điện không tải, cần kiểm tra điện áp đầu ra của máy biến áp và so sánh với giá trị thiết kế ban đầu. Nếu điện áp chưa phù hợp với yêu cầu vận hành, có thể điều chỉnh lại vị trí nấc phân áp khi máy ở trạng thái không mang tải để đảm bảo điện áp cung cấp ổn định cho hệ thống sử dụng.

Kiểm tra thứ tự pha và độ ồn vận hành

Thứ tự pha là yếu tố quan trọng trong các hệ thống điện ba pha. Việc kiểm tra đúng thứ tự pha giúp đảm bảo thiết bị phía sau hoạt động chính xác và tránh sự cố đảo chiều quay của động cơ. Đồng thời, trong quá trình đóng điện lần đầu, cần theo dõi tiếng ồn phát ra từ máy biến áp để phát hiện sớm các dấu hiệu bất thường liên quan đến rung động cơ khí hoặc lỗi lắp đặt.

Theo dõi nhiệt độ, rơ le hơi và phụ tải trong quá trình vận hành

Trong quá trình vận hành thực tế, nhiệt độ làm việc của máy biến áp cần được theo dõi thường xuyên thông qua hệ thống nhiệt kế lắp trên thiết bị. Ngoài ra, rơ le hơi có nhiệm vụ phát hiện khí sinh ra trong thùng dầu khi xảy ra sự cố bên trong máy và truyền tín hiệu cảnh báo đến hệ thống bảo vệ. Việc kiểm soát phụ tải vận hành đúng định mức cũng giúp hạn chế hiện tượng quá nhiệt và kéo dài tuổi thọ thiết bị.

V. HAHUCO - Đơn vị lắp đặt máy biến áp chính hãng uy tín, đúng tiêu chuẩn kỹ thuật

Trong các dự án điện công nghiệp và dân dụng, việc lựa chọn đơn vị lắp đặt máy biến áp có kinh nghiệm thực tế và năng lực kỹ thuật là yếu tố quan trọng giúp đảm bảo chất lượng vận hành lâu dài của hệ thống. HAHUCO là một trong những đơn vị hoạt động trong lĩnh vực cung cấp và triển khai lắp đặt máy biến áp tại Việt Nam, được nhiều doanh nghiệp lựa chọn trong các dự án trạm điện trung thế và hạ thế.

Với đội ngũ kỹ sư có kinh nghiệm trong lĩnh vực thiết bị điện, HAHUCO triển khai quy trình lắp đặt theo từng bước kiểm soát kỹ thuật rõ ràng từ khảo sát mặt bằng, lựa chọn vị trí đặt máy đến kiểm tra phụ kiện trước khi đóng điện vận hành. Việc tuân thủ các tiêu chuẩn kỹ thuật như TCVN, IEC và hệ thống quản lý chất lượng ISO 9001:2015 giúp đảm bảo thiết bị được lắp đặt đúng yêu cầu thiết kế và phù hợp với điều kiện vận hành thực tế tại công trình.

Bên cạnh hoạt động lắp đặt, HAHUCO còn cung cấp các giải pháp tư vấn lựa chọn cấu hình máy biến áp phù hợp với nhu cầu sử dụng của từng dự án. Điều này giúp tối ưu chi phí đầu tư ban đầu đồng thời đảm bảo hiệu quả khai thác thiết bị trong thời gian dài. Các dòng máy biến áp do đơn vị cung cấp có dải công suất đa dạng, đáp ứng nhu cầu từ hệ thống phân phối điện dân dụng đến các dự án công nghiệp quy mô lớn.

Một điểm đáng chú ý trong quá trình triển khai dịch vụ là việc hỗ trợ kỹ thuật sau lắp đặt. HAHUCO duy trì hoạt động kiểm tra định kỳ, hướng dẫn vận hành và phối hợp xử lý sự cố khi cần thiết nhằm đảm bảo hệ thống điện hoạt động ổn định. Đây là yếu tố quan trọng giúp khách hàng yên tâm trong quá trình sử dụng thiết bị.

Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, việc lựa chọn đơn vị triển khai lắp đặt máy biến áp có kinh nghiệm thực tế và quy trình kỹ thuật rõ ràng sẽ góp phần đảm bảo hiệu quả vận hành lâu dài cho hệ thống. Với năng lực triển khai đồng bộ từ tư vấn đến lắp đặt và hỗ trợ kỹ thuật, HAHUCO là một trong những lựa chọn phù hợp đối với các dự án cần giải pháp máy biến áp ổn định và đúng tiêu chuẩn kỹ thuật.

VI. Những lưu ý quan trọng giúp lắp đặt máy biến áp vận hành ổn định và an toàn lâu dài

Để máy biến áp hoạt động ổn định trong thời gian dài và hạn chế rủi ro sự cố trong quá trình khai thác, ngoài việc tuân thủ đúng quy trình lắp đặt theo tiêu chuẩn kỹ thuật, người thực hiện cần đặc biệt chú ý đến một số yếu tố quan trọng ngay từ giai đoạn triển khai ban đầu:

• Chuẩn bị nền móng chắc chắn và bằng phẳng: Nền đặt máy cần đảm bảo khả năng chịu tải tốt, không lún lệch và có độ nghiêng trong giới hạn cho phép nhằm duy trì trạng thái làm việc ổn định cho thiết bị.

• Đảm bảo khoảng cách an toàn xung quanh máy biến áp: Khoảng cách hợp lý giúp tăng hiệu quả thông gió tự nhiên, thuận tiện kiểm tra vận hành và hạn chế nguy cơ mất an toàn điện.

• Thiết kế hệ thống thông gió phù hợp công suất máy: Bố trí cửa hút khí lạnh phía dưới và cửa thoát khí nóng phía trên giúp nâng cao hiệu quả tản nhiệt và kéo dài tuổi thọ thiết bị.

• Kiểm tra hệ thống tiếp địa và chống sét đầy đủ: Đây là yêu cầu quan trọng nhằm bảo vệ máy biến áp trước các hiện tượng quá điện áp và sự cố lan truyền trong hệ thống điện.

• Kiểm tra đầy đủ phụ kiện trước khi đóng điện vận hành: Các bộ phận như sứ cách điện, chỉ thị mức dầu, rơ le bảo vệ và nhiệt kế cần được kiểm tra kỹ để đảm bảo hoạt động đúng thiết kế.

• Duy trì kiểm tra định kỳ sau khi đưa vào sử dụng: Theo dõi nhiệt độ, phụ tải vận hành và tình trạng dầu cách điện giúp phát hiện sớm dấu hiệu bất thường và đảm bảo thiết bị vận hành lâu dài, an toàn.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Để hệ thống điện vận hành ổn định và an toàn lâu dài, việc tuân thủ đúng quy trình lắp đặt máy biến áp và kiểm soát chặt chẽ các yếu tố vận hành là điều không thể bỏ qua. Từ khâu chuẩn bị, lắp đặt đến kiểm tra trước và sau khi đóng điện đều cần được thực hiện chính xác theo tiêu chuẩn kỹ thuật. Trong bối cảnh đó, lựa chọn đơn vị uy tín đóng vai trò rất quan trọng. HAHUCO là một trong những đơn vị có kinh nghiệm và năng lực trong lĩnh vực này, cung cấp giải pháp lắp đặt máy biến áp phù hợp với từng dự án cụ thể. Với đội ngũ kỹ thuật chuyên sâu và dịch vụ hỗ trợ toàn diện, HAHUCO góp phần đảm bảo hệ thống điện vận hành hiệu quả, an toàn và bền vững theo thời gian.

Những câu hỏi liên quan: Lắp đặt máy biến áp

1. Thời gian lắp đặt máy biến áp thường mất bao lâu?

Thời gian lắp đặt máy biến áp phụ thuộc vào công suất thiết bị, điều kiện mặt bằng và mức độ hoàn thiện hạ tầng trạm điện. Với các máy biến áp phân phối công suất nhỏ và trung bình, thời gian lắp đặt thường kéo dài từ 1 đến 3 ngày. Đối với trạm trung thế hoặc hệ thống công nghiệp quy mô lớn, thời gian có thể lâu hơn do yêu cầu kiểm tra kỹ thuật và thử nghiệm trước khi đóng điện.

2. Có cần kiểm định máy biến áp trước khi đưa vào vận hành không?

Trước khi đóng điện lần đầu, máy biến áp cần được kiểm tra và thử nghiệm theo quy trình kỹ thuật nhằm đảm bảo thiết bị đáp ứng điều kiện vận hành an toàn. Các bước kiểm tra thường bao gồm đo điện trở cách điện, kiểm tra mức dầu, thử nghiệm không tải và kiểm tra phụ kiện bảo vệ. Việc kiểm định giúp hạn chế rủi ro sự cố trong giai đoạn khai thác ban đầu.

3. Nên lựa chọn vị trí lắp đặt máy biến áp như thế nào cho phù hợp?

Vị trí lắp đặt máy biến áp cần đảm bảo nền móng ổn định, thuận tiện thao tác vận hành và đáp ứng khoảng cách an toàn điện theo quy định kỹ thuật. Ngoài ra, khu vực đặt máy cần có khả năng thông gió tốt, dễ tiếp cận kiểm tra định kỳ và hạn chế tác động từ môi trường như bụi, độ ẩm hoặc rung động cơ học trong quá trình sử dụng lâu dài.

4. Khi lắp đặt máy biến áp có cần tính toán phụ tải trước không?

Việc tính toán phụ tải trước khi lắp đặt giúp lựa chọn đúng công suất máy biến áp phù hợp với nhu cầu sử dụng thực tế. Nếu công suất lựa chọn không phù hợp có thể gây quá tải hoặc vận hành dưới tải kéo dài, làm giảm hiệu suất khai thác thiết bị. Vì vậy, bước khảo sát phụ tải là một phần quan trọng trong quá trình chuẩn bị lắp đặt.

5. Sau khi lắp đặt máy biến áp cần bảo dưỡng định kỳ như thế nào?

Sau khi đưa vào vận hành, máy biến áp cần được kiểm tra định kỳ theo kế hoạch kỹ thuật nhằm duy trì trạng thái làm việc ổn định. Các nội dung kiểm tra thường bao gồm theo dõi nhiệt độ vận hành, kiểm tra mức dầu cách điện, vệ sinh sứ cách điện và đánh giá tình trạng phụ tải. Việc bảo dưỡng đúng chu kỳ giúp kéo dài tuổi thọ thiết bị và đảm bảo an toàn hệ thống điện.
