Cấu tạo máy biến áp gồm những gì? Chi tiết các bộ phận và nguyên lý hoạt động

I. Tổng quan về máy biến áp

Máy biến áp là thiết bị điện từ tĩnh có nhiệm vụ biến đổi mức điện áp xoay chiều giữa các mạch điện mà không làm thay đổi tần số của dòng điện. Thiết bị này hoạt động dựa trên hiện tượng cảm ứng điện từ và đóng vai trò quan trọng trong toàn bộ hệ thống truyền tải, phân phối và sử dụng điện năng hiện nay. Nhờ khả năng tăng hoặc giảm điện áp theo yêu cầu, máy biến áp giúp tối ưu hiệu quả truyền tải điện đi xa, giảm tổn hao năng lượng trên đường dây và đảm bảo cung cấp điện áp phù hợp cho thiết bị sử dụng.

Trong thực tế, máy biến áp được ứng dụng rộng rãi trong hệ thống điện quốc gia, trạm biến áp trung - hạ thế, nhà máy sản xuất công nghiệp và các thiết bị điện dân dụng. Ngoài ra, thiết bị còn được sử dụng trong các hệ thống chỉnh lưu, máy hàn điện, lò điện và hệ thống điều khiển tự động. Để thiết bị hoạt động ổn định và đạt hiệu suất cao, việc hiểu rõ cấu tạo máy biến áp là yếu tố quan trọng giúp người dùng lựa chọn đúng chủng loại, công suất và phương án lắp đặt phù hợp với từng điều kiện vận hành cụ thể.

II. Cấu tạo máy biến áp gồm những bộ phận nào?

Máy biến áp có cấu tạo không quá phức tạp nhưng mỗi bộ phận đều giữ vai trò quan trọng trong quá trình truyền năng lượng điện. Việc hiểu rõ cấu tạo giúp nâng cao hiệu quả lựa chọn thiết bị và đảm bảo an toàn khi vận hành thực tế.

1. Lõi thép máy biến áp

Lõi thép là bộ phận quan trọng nhất trong cấu tạo máy biến áp, đóng vai trò tạo thành mạch từ khép kín để dẫn từ thông giữa các cuộn dây. Nhờ lõi thép, quá trình cảm ứng điện từ diễn ra hiệu quả, giúp truyền năng lượng từ cuộn sơ cấp sang cuộn thứ cấp với mức tổn hao thấp.

Trong thực tế chế tạo, lõi thép thường được làm từ thép kỹ thuật điện có pha silic nhằm tăng khả năng dẫn từ và giảm tổn hao dòng điện xoáy. Các lá thép được cán mỏng, phủ lớp sơn cách điện rồi ghép chồng lại thành từng lớp nhằm hạn chế hiện tượng phát nhiệt trong quá trình vận hành.

Về cấu trúc cơ bản, lõi thép gồm hai thành phần chính:

• Trụ thép: Là vị trí đặt dây quấn sơ cấp và dây quấn thứ cấp

• Gông thép: Có nhiệm vụ nối các trụ thép lại với nhau để tạo thành mạch từ kín

Sự kết hợp giữa trụ và gông tạo thành hệ thống dẫn từ liên tục, đảm bảo từ thông được truyền dẫn hiệu quả trong toàn bộ máy biến áp.

Ngoài cấu trúc cơ bản, lõi thép còn được thiết kế theo nhiều dạng khác nhau tùy theo mục đích sử dụng:

• Lõi kiểu trụ

• Lõi kiểu bọc

• Lõi dạng khung

Việc lựa chọn dạng lõi phù hợp giúp tối ưu hiệu suất làm việc và giảm chi phí chế tạo thiết bị.

Vai trò chính của lõi thép trong máy biến áp gồm:

• Dẫn từ thông giữa các cuộn dây

• Giảm tổn hao năng lượng trong quá trình truyền tải điện

• Tăng hiệu suất biến đổi điện áp

• Ổn định quá trình cảm ứng điện từ

• Góp phần nâng cao tuổi thọ thiết bị

Nhờ sử dụng vật liệu có độ từ thẩm cao và cấu trúc ghép lớp hợp lý, lõi thép giúp máy biến áp hoạt động ổn định trong nhiều điều kiện tải khác nhau, từ hệ thống điện dân dụng đến hệ thống điện công nghiệp công suất lớn.

2. Dây quấn máy biến áp

Dây quấn máy biến áp là bộ phận trực tiếp thực hiện nhiệm vụ truyền năng lượng điện giữa nguồn và phụ tải thông qua nguyên lý cảm ứng điện từ. Đây là thành phần quyết định khả năng tăng áp hoặc hạ áp của máy biến áp trong quá trình làm việc.

Thông thường, dây quấn được chế tạo từ các vật liệu có độ dẫn điện cao như đồng, nhôm.

Trong đó, dây đồng được sử dụng phổ biến hơn nhờ khả năng dẫn điện tốt, độ bền cơ học cao và khả năng chịu quá tải ổn định.

Các dây quấn được bọc lớp cách điện chuyên dụng nhằm đảm bảo an toàn trong môi trường điện áp cao. Ngoài ra, giữa các lớp dây quấn và giữa dây quấn với lõi thép cũng được bố trí thêm vật liệu cách điện để hạn chế nguy cơ phóng điện trong quá trình vận hành.

Theo chức năng làm việc, dây quấn máy biến áp gồm hai loại chính:

• Dây quấn sơ cấp: Nhận điện năng từ nguồn điện đưa vào

• Dây quấn thứ cấp: Truyền điện năng đến phụ tải sử dụng

Tỷ số vòng dây giữa hai cuộn dây quyết định mức biến đổi điện áp của máy biến áp. Việc thiết kế số vòng dây phù hợp giúp thiết bị đáp ứng yêu cầu vận hành của từng hệ thống điện cụ thể.

Theo cấp điện áp sử dụng, dây quấn còn được phân loại thành:

• Dây quấn cao áp

• Dây quấn hạ áp

Ngoài ra, xét theo phương pháp bố trí trên trụ thép, dây quấn có thể được thiết kế theo nhiều dạng cấu trúc khác nhau nhằm tối ưu hiệu suất làm việc.

Một số kiểu dây quấn phổ biến gồm:

• Dây quấn đồng tâm

• Dây quấn xoắn ốc

• Dây quấn xen kẽ

Trong đó, dây quấn đồng tâm thường được sử dụng phổ biến trong máy biến áp điện lực nhờ khả năng phân bố điện áp đều và dễ chế tạo. Dây quấn xen kẽ lại giúp tăng khả năng chịu lực điện từ và nâng cao độ ổn định khi vận hành tải lớn.

Vai trò quan trọng của dây quấn trong máy biến áp bao gồm:

• Thực hiện quá trình biến đổi điện áp

• Truyền năng lượng giữa nguồn và phụ tải

• Ổn định dòng điện trong quá trình vận hành

• Đảm bảo hiệu suất làm việc của thiết bị

• Hạn chế tổn hao điện năng

Nhờ cấu trúc hợp lý và vật liệu dẫn điện chất lượng cao, dây quấn góp phần quyết định hiệu quả hoạt động tổng thể của máy biến áp trong hệ thống điện.

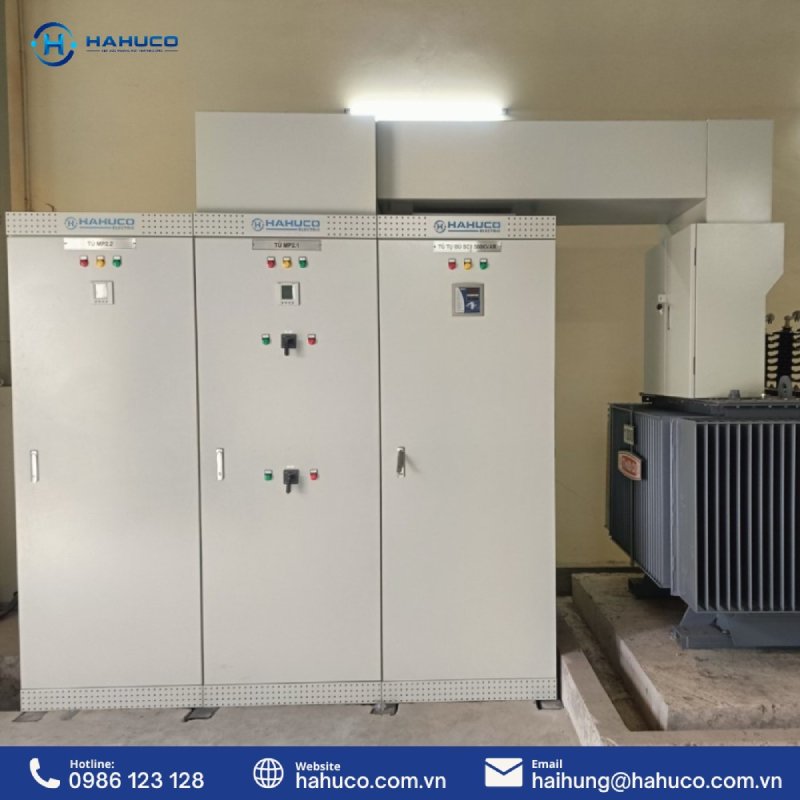

3. Vỏ máy biến áp và các bộ phận bảo vệ trong quá trình vận hành

Bên cạnh lõi thép và dây quấn, vỏ máy biến áp cùng các thiết bị bảo vệ đóng vai trò quan trọng trong việc đảm bảo điều kiện vận hành an toàn và ổn định cho thiết bị. Đây là bộ phận giúp bảo vệ các chi tiết bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, độ ẩm, va đập cơ học và nhiệt độ môi trường.

Vỏ máy biến áp thường được chế tạo từ các vật liệu có độ bền cao như:

• Thép tấm

• Gang đúc

• Tôn kỹ thuật

Vật liệu cách điện tổng hợp (đối với một số máy biến áp chuyên dụng)

Cấu trúc vỏ máy biến áp thường gồm:

• Thùng máy biến áp

• Nắp thùng máy biến áp

Đối với máy biến áp ngâm dầu, thùng máy còn có nhiệm vụ chứa dầu cách điện nhằm hỗ trợ quá trình làm mát và tăng cường khả năng cách điện giữa các bộ phận mang điện.

Trong quá trình vận hành thực tế, nhiều thiết bị phụ trợ được lắp đặt trên thân hoặc nắp máy biến áp nhằm giám sát và bảo vệ thiết bị.

Một số bộ phận bảo vệ quan trọng thường gặp gồm:

• Sứ cách điện đầu ra: Giúp đưa các đầu dây cao áp và hạ áp ra ngoài môi trường mà vẫn đảm bảo cách điện an toàn

• Bình giãn dầu: Hỗ trợ điều chỉnh thể tích dầu khi nhiệt độ thay đổi và hạn chế không khí xâm nhập vào thùng dầu chính

• Ống bảo hiểm: Giúp giải phóng áp suất khi xảy ra sự cố tăng áp suất bên trong thùng dầu

• Lỗ đặt nhiệt kế: Hỗ trợ theo dõi nhiệt độ dầu và nhiệt độ vận hành của máy biến áp

• Rơle hơi: Phát hiện sự cố nội bộ như phóng điện hoặc chạm vòng dây trong máy biến áp ngâm dầu

• Bộ chuyển nấc điều chỉnh điện áp: Cho phép thay đổi điện áp đầu ra phù hợp với điều kiện vận hành thực tế

Các thiết bị bảo vệ này giúp nâng cao mức độ an toàn cho máy biến áp trong suốt quá trình sử dụng, đồng thời hạn chế nguy cơ hư hỏng khi xảy ra sự cố bất thường trong hệ thống điện.

Nhờ sự kết hợp đồng bộ giữa vỏ máy và các thiết bị bảo vệ, máy biến áp có thể vận hành ổn định trong nhiều điều kiện môi trường khác nhau, đáp ứng yêu cầu sử dụng trong cả hệ thống điện dân dụng và công nghiệp hiện đại.

III. Nguyên lý làm việc của máy biến áp

Nguyên lý làm việc của máy biến áp dựa trên hiện tượng cảm ứng điện từ giữa hai hoặc nhiều cuộn dây được đặt chung trên một lõi thép. Đây là cơ sở vật lý giúp máy biến áp thực hiện chức năng biến đổi điện áp mà không cần kết nối điện trực tiếp giữa các mạch điện.

Khi cấp điện áp xoay chiều vào cuộn dây sơ cấp, dòng điện chạy qua dây dẫn sẽ tạo ra từ trường biến thiên trong lõi thép. Từ trường này sinh ra từ thông móc vòng qua cả cuộn dây sơ cấp và cuộn dây thứ cấp. Do từ thông biến thiên theo thời gian, trong cuộn dây thứ cấp xuất hiện suất điện động cảm ứng.

Khi cuộn dây thứ cấp được nối với tải, suất điện động này tạo ra dòng điện cung cấp năng lượng cho thiết bị sử dụng. Như vậy, năng lượng điện được truyền từ cuộn sơ cấp sang cuộn thứ cấp thông qua từ trường trong lõi thép mà không cần tiếp xúc điện trực tiếp giữa hai mạch.

Tỷ lệ điện áp giữa hai cuộn dây phụ thuộc vào số vòng dây của từng cuộn. Nếu số vòng dây cuộn thứ cấp lớn hơn cuộn sơ cấp thì điện áp đầu ra sẽ tăng. Ngược lại, nếu số vòng dây cuộn thứ cấp nhỏ hơn thì điện áp đầu ra sẽ giảm. Đây chính là nguyên lý cơ bản giúp máy biến áp được sử dụng rộng rãi trong hệ thống truyền tải và phân phối điện năng hiện nay.

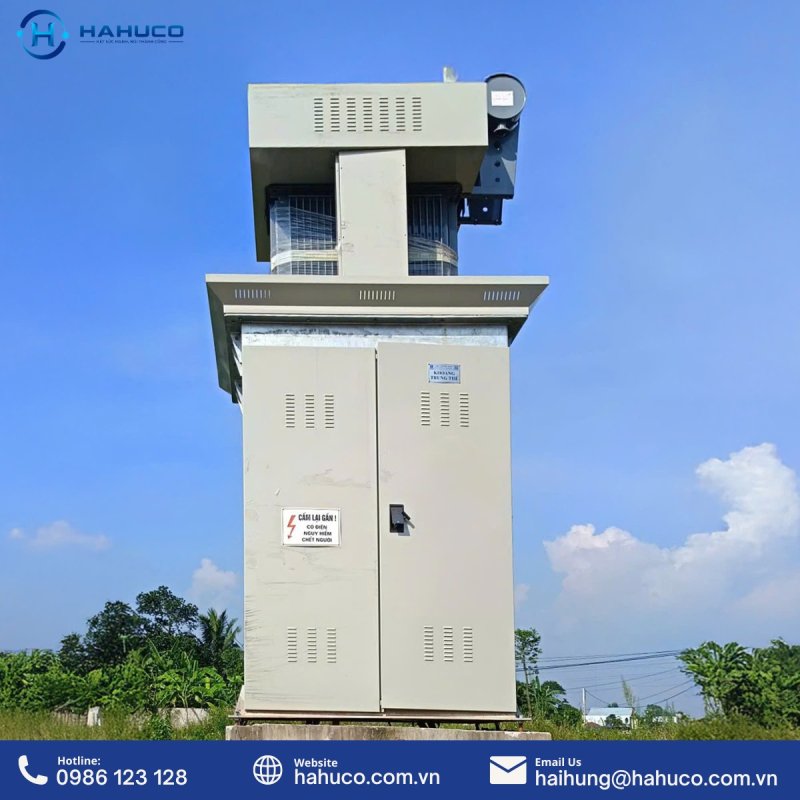

Bên cạnh việc tìm hiểu cấu tạo máy biến áp, quá trình lắp đặt trạm biến áp cũng là yếu tố then chốt quyết định đến hiệu quả vận hành và độ an toàn của toàn bộ hệ thống điện. Một quy trình thi công đúng kỹ thuật không chỉ giúp thiết bị hoạt động ổn định, giảm thiểu rủi ro sự cố mà còn tối ưu tuổi thọ và chi phí vận hành lâu dài. Nếu bạn đang quan tâm đến các bước triển khai thực tế, hãy tham khảo thêm bài viết “Quy trình lắp đặt trạm biến áp chính hãng an toàn và hiệu quả" để có cái nhìn toàn diện và áp dụng đúng tiêu chuẩn kỹ thuật hiện nay.

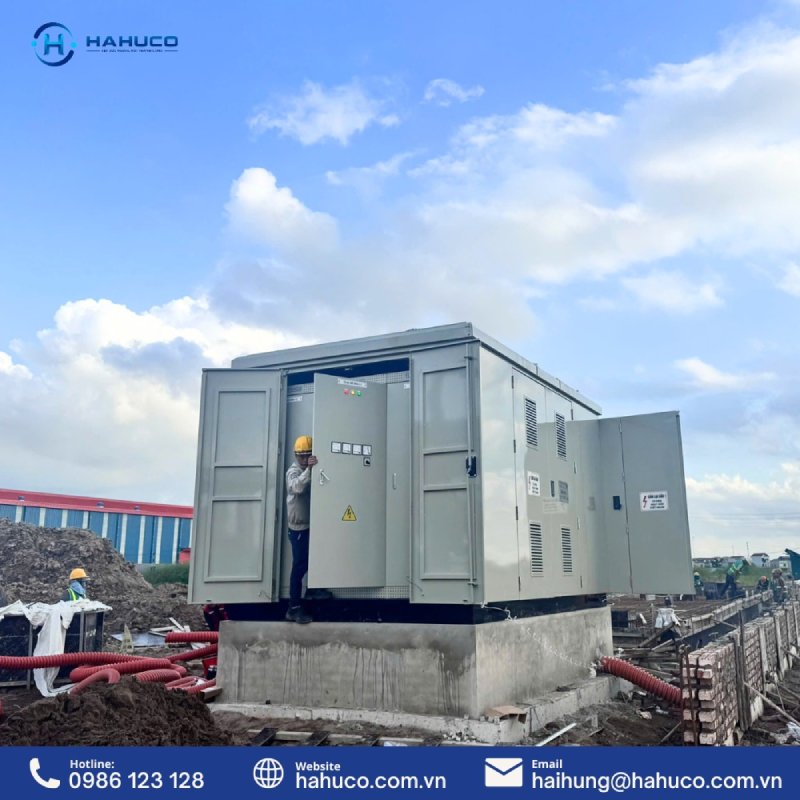

IV. HAHUCO - Đơn vị cung cấp máy biến áp chất lượng, đáp ứng tiêu chuẩn kỹ thuật hiện nay

Trong quá trình lựa chọn máy biến áp cho hệ thống điện dân dụng hoặc công nghiệp, việc tìm kiếm đơn vị cung cấp uy tín đóng vai trò quan trọng để đảm bảo chất lượng thiết bị và hiệu quả vận hành lâu dài. Một máy biến áp đạt tiêu chuẩn kỹ thuật không chỉ giúp hệ thống điện hoạt động ổn định mà còn góp phần giảm tổn hao năng lượng và nâng cao tuổi thọ thiết bị.

HAHUCO là một trong những đơn vị cung cấp máy biến áp uy tín tại Việt Nam, chuyên phân phối các dòng máy biến áp phục vụ cho nhiều lĩnh vực khác nhau như truyền tải điện năng, sản xuất công nghiệp, hệ thống điện nhà máy và công trình dân dụng. Các sản phẩm do HAHUCO cung cấp được thiết kế phù hợp với nhiều cấp điện áp và công suất khác nhau, đáp ứng nhu cầu đa dạng của khách hàng.

Một trong những điểm mạnh nổi bật của HAHUCO là năng lực cung cấp các dòng máy biến áp điện lực đến cấp điện áp 35kV với công suất lên tới 25.000 kVA. Đây là dải công suất phù hợp cho nhiều dự án hạ tầng kỹ thuật, khu công nghiệp và hệ thống phân phối điện trung - hạ thế hiện nay. Ngoài các dòng máy biến áp tăng áp và hạ áp thông dụng, đơn vị còn cung cấp các dòng máy biến áp chuyên dụng như máy biến áp lò điện, máy biến áp chỉnh lưu và máy biến áp đo lường.

Bên cạnh sản phẩm máy biến áp, HAHUCO còn cung cấp nhiều thiết bị điện liên quan như cuộn kháng, máy biến dòng, ổn áp và tủ điện trung - hạ thế. Việc cung cấp đồng bộ giải pháp thiết bị giúp khách hàng thuận lợi hơn trong quá trình triển khai hệ thống điện thực tế.

Các sản phẩm do HAHUCO cung cấp được sản xuất trên dây chuyền công nghệ hiện đại với hệ thống cắt tôn, máy quấn dây và lò sấy chân không tiên tiến. Quy trình kiểm tra chất lượng được thực hiện nghiêm ngặt nhằm đảm bảo thiết bị đáp ứng các tiêu chuẩn kỹ thuật như TCVN, IEC và hệ thống quản lý chất lượng ISO 9001:2015.

Ngoài chất lượng sản phẩm, HAHUCO còn chú trọng đến dịch vụ tư vấn kỹ thuật trước và sau khi cung cấp thiết bị. Đội ngũ kỹ sư có kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn phương án máy biến áp phù hợp với điều kiện vận hành thực tế, góp phần nâng cao hiệu quả đầu tư và đảm bảo hệ thống điện vận hành ổn định trong thời gian dài.

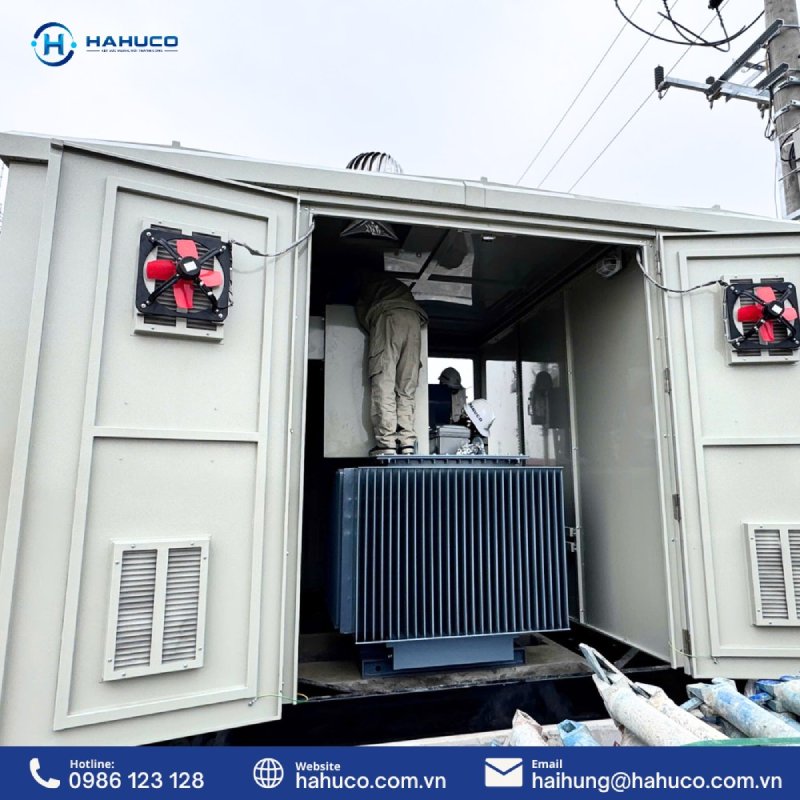

V. Những lưu ý quan trọng khi lựa chọn máy biến áp theo cấu tạo thực tế

Việc hiểu rõ cấu tạo máy biến áp không chỉ giúp nắm nguyên lý hoạt động mà còn là cơ sở quan trọng để lựa chọn thiết bị phù hợp với nhu cầu sử dụng thực tế trong hệ thống điện dân dụng và công nghiệp. Trên thực tế, mỗi loại máy biến áp có thiết kế lõi thép, dây quấn và hệ thống bảo vệ khác nhau nhằm đáp ứng các điều kiện vận hành riêng biệt về công suất, cấp điện áp và môi trường lắp đặt.

Khi lựa chọn máy biến áp theo cấu tạo, người dùng nên quan tâm đến một số yếu tố kỹ thuật quan trọng như:

• Lựa chọn loại lõi thép phù hợp công suất vận hành nhằm giảm tổn hao không tải và tăng hiệu suất truyền tải điện

• Xác định vật liệu dây quấn (đồng hoặc nhôm) tùy theo yêu cầu tải và độ ổn định lâu dài của hệ thống

• Kiểm tra khả năng cách điện và hệ thống làm mát đối với máy biến áp ngâm dầu hoặc máy biến áp khô

• Đánh giá thiết bị bảo vệ đi kèm như rơle hơi, bình giãn dầu, bộ chuyển nấc điều chỉnh điện áp

• Lựa chọn cấp điện áp và công suất định mức phù hợp phụ tải thực tế

Ngoài ra, trong các công trình nhà máy, khu công nghiệp hoặc hệ thống phân phối điện trung - hạ thế, việc lựa chọn máy biến áp cần dựa trên điều kiện môi trường lắp đặt như nhiệt độ, độ ẩm, mức độ bụi bẩn và yêu cầu vận hành liên tục. Đây là những yếu tố ảnh hưởng trực tiếp đến tuổi thọ thiết bị cũng như mức độ an toàn của toàn bộ hệ thống điện.

Trong trường hợp chưa xác định được cấu hình phù hợp, người dùng nên tham khảo tư vấn từ các đơn vị cung cấp máy biến áp có kinh nghiệm để đảm bảo thiết bị được lựa chọn đúng tiêu chuẩn kỹ thuật, đúng công suất sử dụng và tối ưu hiệu quả vận hành lâu dài. Đây cũng là giải pháp giúp hạn chế rủi ro sự cố và tiết kiệm chi phí đầu tư trong suốt vòng đời hệ thống điện.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Có thể thấy, việc tìm hiểu cấu tạo máy biến áp không chỉ giúp nâng cao kiến thức kỹ thuật mà còn hỗ trợ quá trình lựa chọn thiết bị đúng công suất, đúng cấp điện áp và phù hợp điều kiện vận hành thực tế. Khi nắm rõ các bộ phận như lõi thép, dây quấn và vỏ máy, người dùng sẽ chủ động hơn trong kiểm tra, bảo trì và đảm bảo an toàn hệ thống điện lâu dài. Trong trường hợp cần tư vấn lựa chọn máy biến áp phù hợp cho công trình dân dụng hoặc công nghiệp, việc hợp tác với đơn vị cung cấp uy tín là yếu tố rất quan trọng. HAHUCO hiện là đơn vị phân phối máy biến áp đạt tiêu chuẩn kỹ thuật TCVN, IEC với đa dạng chủng loại từ 1 pha đến 3 pha, giúp khách hàng dễ dàng lựa chọn giải pháp phù hợp và tối ưu hiệu quả đầu tư.

Những câu hỏi liên quan: Cấu tạo máy biến áp

1. Cấu tạo máy biến áp có thay đổi theo từng loại công suất không?

Cấu tạo máy biến áp có thể thay đổi tùy theo công suất thiết kế và mục đích sử dụng trong hệ thống điện. Máy biến áp công suất nhỏ thường có cấu trúc đơn giản hơn, trong khi máy công suất lớn được bổ sung thêm hệ thống làm mát, thiết bị giám sát nhiệt độ và bộ điều chỉnh điện áp nhằm đảm bảo vận hành ổn định và an toàn lâu dài.

2. Vì sao lõi thép được ghép từ nhiều lá thép mỏng trong cấu tạo máy biến áp?

Trong cấu tạo máy biến áp, lõi thép được ghép từ nhiều lá thép kỹ thuật điện mỏng nhằm giảm tổn hao dòng điện xoáy khi thiết bị hoạt động. Cấu trúc ghép lớp này giúp hạn chế phát nhiệt trong lõi thép, nâng cao hiệu suất truyền từ thông và góp phần cải thiện tuổi thọ vận hành của toàn bộ máy biến áp.

3. Dây quấn trong cấu tạo máy biến áp có vai trò quyết định điện áp đầu ra như thế nào?

Dây quấn là bộ phận trực tiếp tham gia quá trình biến đổi điện áp trong cấu tạo máy biến áp. Tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp quyết định mức điện áp đầu ra tăng hoặc giảm theo yêu cầu hệ thống. Thiết kế số vòng dây phù hợp giúp thiết bị hoạt động ổn định và hạn chế tổn hao điện năng.

4. Vỏ máy biến áp có ảnh hưởng đến độ bền thiết bị trong môi trường thực tế không?

Trong cấu tạo máy biến áp, vỏ máy đóng vai trò bảo vệ các bộ phận bên trong khỏi tác động của độ ẩm, bụi bẩn và va đập cơ học. Ngoài chức năng bảo vệ, thùng máy còn hỗ trợ chứa dầu cách điện và tản nhiệt hiệu quả, giúp thiết bị duy trì điều kiện vận hành ổn định trong nhiều môi trường khác nhau.

5. Có thể nhận biết chất lượng máy biến áp thông qua cấu tạo bên ngoài không?
