Máy biến áp là gì? Tổng quan cấu tạo, nguyên lý và ứng dụng thực tế

I. Máy biến áp là gì?

Máy biến áp là thiết bị điện dùng để biến đổi điện áp xoay chiều giữa các mạch điện thông qua hiện tượng cảm ứng điện từ. Hiểu đơn giản, máy biến áp có thể tăng hoặc giảm điện áp tùy theo cấu tạo và mục đích sử dụng, nhưng không làm thay đổi tần số của dòng điện. Đây là thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý truyền năng lượng từ cuộn dây này sang cuộn dây khác thông qua từ trường.

Trong thực tế, máy biến áp gồm một cuộn dây sơ cấp và một hoặc nhiều cuộn dây thứ cấp được liên kết với nhau qua lõi từ. Khi cấp điện áp xoay chiều vào cuộn sơ cấp, từ thông sinh ra trong lõi thép sẽ cảm ứng điện áp sang cuộn thứ cấp. Tỷ lệ điện áp giữa hai cuộn phụ thuộc vào số vòng dây quấn.

Máy biến áp đóng vai trò quan trọng trong hệ thống điện, giúp truyền tải điện năng đi xa hiệu quả và cung cấp điện áp phù hợp cho các thiết bị. Từ lưới điện quốc gia đến thiết bị dân dụng như sạc điện thoại, máy biến áp đều được ứng dụng rộng rãi.

II. Nguyên lý hoạt động của máy biến áp

Nguyên lý hoạt động của máy biến áp dựa trên hai hiện tượng vật lý cơ bản: hiện tượng tạo từ trường khi có dòng điện chạy qua dây dẫn và hiện tượng cảm ứng điện từ theo định luật Faraday. Đây là cơ sở giúp máy biến áp truyền năng lượng giữa các mạch điện mà không cần kết nối trực tiếp.

Khi cấp một điện áp xoay chiều U1 vào cuộn dây sơ cấp, dòng điện i1 sẽ chạy qua cuộn dây này và tạo ra một từ trường biến thiên trong lõi thép. Từ trường này sinh ra từ thông Φ móc vòng qua cả cuộn sơ cấp và cuộn thứ cấp. Do từ thông biến thiên theo thời gian, trong cuộn dây thứ cấp sẽ xuất hiện một sức điện động cảm ứng e2.

Khi cuộn thứ cấp được nối với tải, sức điện động này tạo ra dòng điện i2 cung cấp cho thiết bị sử dụng điện. Như vậy, năng lượng điện đã được truyền từ cuộn sơ cấp sang cuộn thứ cấp thông qua từ trường.

Tỷ lệ giữa điện áp sơ cấp và thứ cấp phụ thuộc vào số vòng dây của hai cuộn. Nếu số vòng dây cuộn thứ cấp lớn hơn cuộn sơ cấp thì điện áp đầu ra sẽ tăng (máy biến áp tăng áp). Ngược lại, nếu số vòng dây cuộn thứ cấp nhỏ hơn thì điện áp sẽ giảm (máy biến áp hạ áp).

III. Cấu tạo của máy biến áp

Máy biến áp có cấu tạo tương đối đơn giản nhưng đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ an toàn khi vận hành. Về cơ bản, thiết bị này gồm ba bộ phận chính: lõi thép, dây quấn và vỏ máy.

Lõi thép (mạch từ)

Lõi thép là bộ phận dẫn từ thông trong máy biến áp, giúp truyền năng lượng giữa các cuộn dây. Lõi được chế tạo từ các lá thép kỹ thuật điện mỏng, có độ dày khoảng 0,3 - 0,5 mm và được phủ lớp cách điện bên ngoài để giảm tổn hao do dòng điện xoáy.

Cấu tạo lõi thép gồm hai phần chính là trụ và gông. Trụ là nơi đặt các cuộn dây quấn, còn gông có nhiệm vụ nối các trụ lại với nhau để tạo thành mạch từ kín. Nhờ cấu trúc này, từ thông được dẫn truyền hiệu quả, giảm hao phí năng lượng.

Tùy theo tần số làm việc, vật liệu lõi thép có thể khác nhau. Với tần số thấp như trong hệ thống điện lực, thường sử dụng thép silic hoặc vật liệu có độ từ thẩm cao. Với tần số cao, người ta dùng lõi ferrit để đảm bảo hiệu suất hoạt động.

Dây quấn máy biến áp

Dây quấn là bộ phận trực tiếp nhận và truyền năng lượng điện trong máy biến áp. Thông thường, dây quấn được làm bằng đồng hoặc nhôm, có tiết diện tròn hoặc chữ nhật và được bọc cách điện cẩn thận.

Máy biến áp thường có hai loại dây quấn chính: dây quấn sơ cấp và dây quấn thứ cấp. Dây quấn sơ cấp nhận năng lượng từ nguồn điện, còn dây quấn thứ cấp cung cấp điện cho tải. Số vòng dây của hai cuộn này khác nhau để tạo ra sự thay đổi điện áp theo yêu cầu.

Ngoài ra, dây quấn còn được phân loại theo cấu tạo như dây quấn đồng tâm và dây quấn xen kẽ. Dây quấn đồng tâm có các vòng dây xếp đồng tâm, thường dùng cho cả cao áp và hạ áp. Dây quấn xen kẽ có các lớp dây cao áp và hạ áp xen nhau dọc theo trụ thép, giúp cải thiện khả năng phân bố điện áp và giảm tổn hao.

Giữa các vòng dây, giữa các cuộn dây và giữa dây quấn với lõi thép đều có lớp cách điện nhằm đảm bảo an toàn khi vận hành và tránh hiện tượng phóng điện.

Vỏ máy biến áp

Vỏ máy biến áp có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động của môi trường như bụi, ẩm, va đập cơ học. Tùy theo loại máy, vỏ có thể được làm từ thép, gang, tôn hoặc vật liệu khác.

Vỏ máy thường gồm thùng và nắp thùng. Trên nắp thùng có các bộ phận quan trọng như sứ cách điện của dây quấn cao áp và hạ áp, bình giãn dầu để theo dõi mức dầu, ống bảo hiểm để giảm áp khi có sự cố, lỗ đặt nhiệt kế và rơle bảo vệ.

Đối với máy biến áp ngâm dầu, vỏ còn có chức năng chứa dầu cách điện và làm mát. Dầu giúp tăng khả năng cách điện và tản nhiệt trong quá trình hoạt động, từ đó nâng cao tuổi thọ thiết bị.

IV. Công dụng của máy biến áp

Máy biến áp là thiết bị giữ vai trò quan trọng trong việc điều chỉnh điện áp và đảm bảo hệ thống điện hoạt động ổn định. Tùy theo mục đích sử dụng, máy biến áp được ứng dụng trong nhiều lĩnh vực khác nhau từ truyền tải điện năng đến thiết bị dân dụng và công nghiệp.

Truyền tải và phân phối điện năng

Công dụng quan trọng nhất của máy biến áp là hỗ trợ truyền tải và phân phối điện năng hiệu quả. Tại các nhà máy phát điện, điện áp được tạo ra ở mức trung bình và cần được tăng lên rất cao để truyền đi xa nhằm giảm tổn hao trên đường dây. Máy biến áp tăng áp thực hiện nhiệm vụ này, giúp giảm dòng điện và hạn chế hao phí năng lượng. Khi điện năng được truyền đến khu vực tiêu thụ, các trạm biến áp tiếp tục sử dụng máy biến áp hạ áp để giảm điện áp xuống mức phù hợp cho sinh hoạt và sản xuất. Nhờ đó, hệ thống điện vận hành ổn định, an toàn và tiết kiệm chi phí.

Ứng dụng trong công nghiệp sản xuất

Trong lĩnh vực công nghiệp, máy biến áp được sử dụng rộng rãi trong các dây chuyền sản xuất và thiết bị chuyên dụng. Các thiết bị như lò hồ quang, máy hàn điện, bộ chỉnh lưu hay hệ thống khởi động động cơ đều cần nguồn điện có mức điện áp phù hợp để hoạt động chính xác. Máy biến áp giúp điều chỉnh điện áp theo yêu cầu kỹ thuật của từng thiết bị, từ đó nâng cao hiệu suất làm việc và giảm nguy cơ hư hỏng. Ngoài ra, máy biến áp còn được sử dụng trong các trạm điện trung thế và hạ thế trong nhà máy, đảm bảo cung cấp nguồn điện ổn định cho toàn bộ hệ thống sản xuất.

Ứng dụng trong thiết bị điện và điện tử

Máy biến áp cũng được tích hợp trong nhiều thiết bị điện và điện tử phục vụ đời sống hàng ngày. Các bộ nguồn như adapter, sạc điện thoại hay thiết bị gia dụng đều sử dụng máy biến áp để hạ điện áp từ nguồn 220V xuống mức thấp hơn như 5V, 12V hoặc 24V. Sau đó, dòng điện được chuyển đổi sang dạng một chiều để phù hợp với thiết bị. Nhờ có máy biến áp, các thiết bị điện tử có thể hoạt động an toàn, ổn định và tiết kiệm năng lượng. Đây là ứng dụng phổ biến và dễ nhận thấy nhất của máy biến áp trong cuộc sống.

Vai trò trong hệ thống tự động hóa và điều khiển

Trong các hệ thống tự động hóa, máy biến áp đóng vai trò cung cấp nguồn điện ổn định cho các thiết bị điều khiển như PLC, cảm biến, biến tần và robot công nghiệp. Những hệ thống này yêu cầu nguồn điện có độ ổn định cao để đảm bảo độ chính xác trong vận hành. Máy biến áp không chỉ giúp điều chỉnh điện áp mà còn có khả năng cách ly giữa các mạch điện, giảm nhiễu và tăng độ an toàn cho toàn bộ hệ thống. Nhờ đó, các dây chuyền tự động hóa có thể hoạt động liên tục, giảm thiểu sự cố và nâng cao hiệu quả sản xuất.

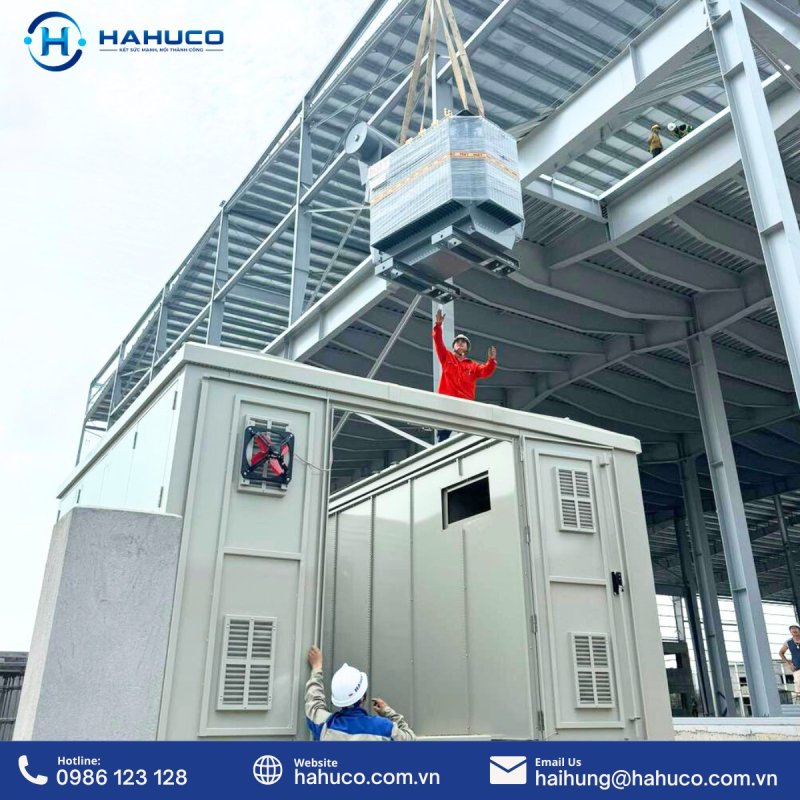

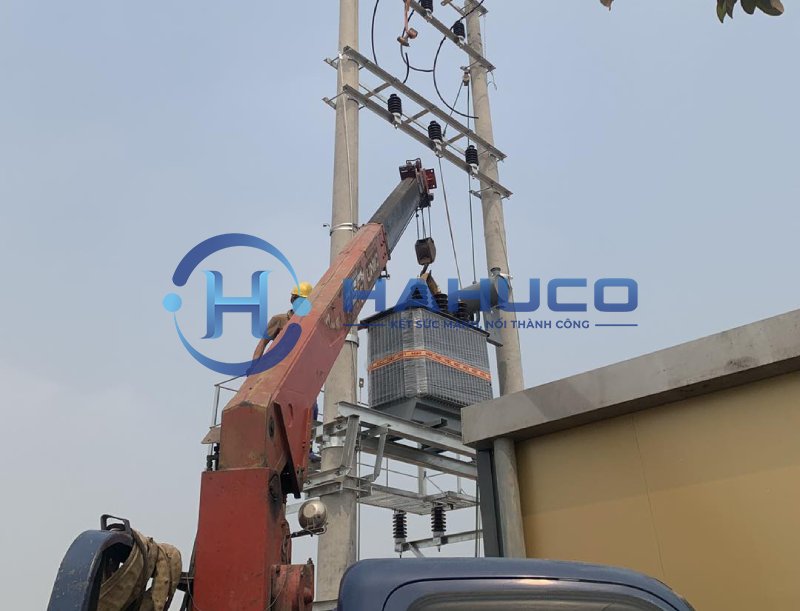

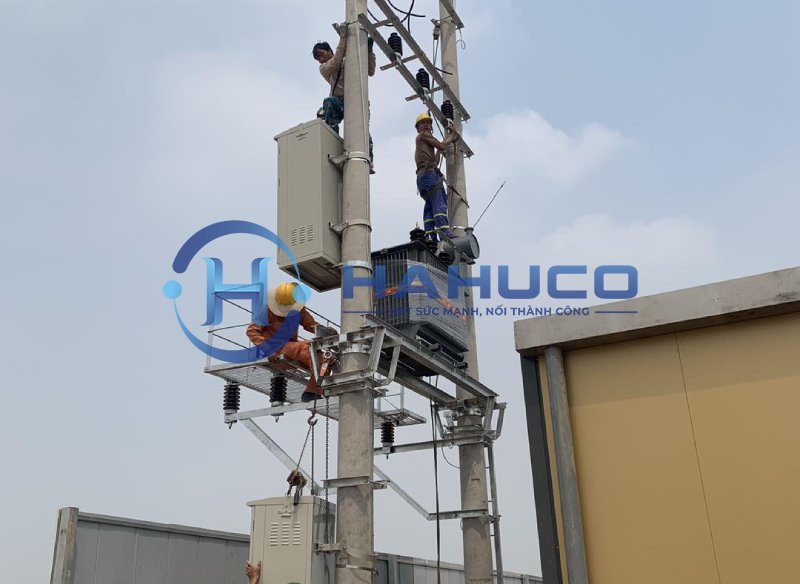

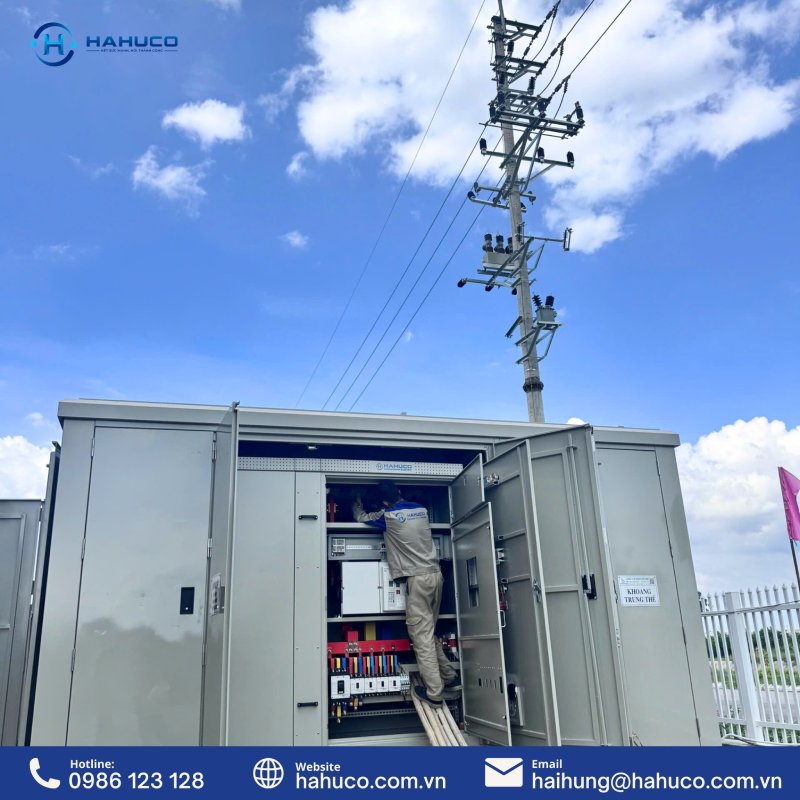

Để hệ thống điện vận hành ổn định và an toàn, ngoài việc lựa chọn máy biến áp phù hợp thì quá trình triển khai thực tế cũng đóng vai trò rất quan trọng. Đặc biệt, việc thi công đúng kỹ thuật sẽ ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị. Nếu bạn đang quan tâm đến quy trình thực hiện chi tiết, bạn có thể tham khảo thêm bài viết "lắp đặt trạm biến áp" để hiểu rõ từng bước triển khai, tiêu chuẩn kỹ thuật cũng như những lưu ý cần thiết khi đưa hệ thống vào vận hành thực tế.

V. Phân loại máy biến áp phổ biến

Máy biến áp được phân loại theo nhiều tiêu chí khác nhau nhằm đáp ứng nhu cầu đa dạng trong thực tế. Việc hiểu rõ các loại máy biến áp giúp lựa chọn thiết bị phù hợp với từng mục đích sử dụng.

Phân loại theo số pha

Theo số pha, máy biến áp được chia thành 1 pha và 3 pha. Máy biến áp 1 pha thường được sử dụng trong các thiết bị dân dụng hoặc hệ thống điện nhỏ. Trong khi đó, máy biến áp 3 pha được dùng phổ biến trong công nghiệp và hệ thống điện lớn do khả năng truyền tải công suất cao và ổn định hơn.

Phân loại theo chức năng

Dựa vào chức năng, có hai loại chính là máy biến áp tăng áp và máy biến áp hạ áp. Máy tăng áp được dùng để nâng điện áp lên cao nhằm phục vụ truyền tải điện đi xa. Ngược lại, máy hạ áp có nhiệm vụ giảm điện áp xuống mức phù hợp với thiết bị sử dụng. Đây là hai loại phổ biến nhất trong hệ thống điện hiện nay.

Phân loại theo cấu tạo và làm mát

Theo cấu tạo, máy biến áp có thể chia thành máy biến áp khô và máy biến áp ngâm dầu. Máy biến áp khô thường được dùng trong môi trường trong nhà, yêu cầu an toàn cao. Máy biến áp ngâm dầu có khả năng tản nhiệt tốt hơn, thường được sử dụng trong các trạm điện và hệ thống công suất lớn.

Phân loại theo mục đích sử dụng

Ngoài ra, máy biến áp còn được phân loại theo mục đích như máy biến áp đo lường, máy biến áp lò điện, máy biến áp chỉnh lưu, máy biến áp tự ngẫu… Mỗi loại có cấu tạo và đặc điểm riêng để đáp ứng yêu cầu kỹ thuật cụ thể. Việc lựa chọn đúng loại máy biến áp sẽ giúp hệ thống vận hành hiệu quả và tiết kiệm chi phí.

VI. Mua máy biến áp ở đâu uy tín?

Việc lựa chọn đơn vị cung cấp máy biến áp uy tín là yếu tố quan trọng để đảm bảo chất lượng thiết bị và hiệu quả sử dụng lâu dài. Trên thị trường hiện nay có nhiều nhà cung cấp, tuy nhiên không phải đơn vị nào cũng đảm bảo đầy đủ tiêu chuẩn kỹ thuật và dịch vụ hỗ trợ chuyên nghiệp.

HAHUCO là một trong những đơn vị uy tín trong lĩnh vực cung cấp và phân phối máy biến áp tại Việt Nam. Đây là đơn vị phân phối chính thức của Công ty Cổ phần chế tạo biến thế và Kỹ thuật điện Hà Nội - Đơn vị có năng lực thiết kế và sản xuất máy biến áp điện lực đến 35kV, công suất lên đến 25.000 kVA.

Các sản phẩm do HAHUCO cung cấp đáp ứng nhiều nhu cầu khác nhau như máy biến áp 1 pha, 3 pha, máy tăng áp, hạ áp, máy biến áp lò điện, máy biến áp chỉnh lưu và các thiết bị điện liên quan. Ngoài ra, còn có các sản phẩm như cuộn kháng, máy biến dòng, ổn áp và tủ điện trung - hạ thế.

Điểm mạnh của HAHUCO là hệ thống sản xuất được đầu tư đồng bộ với công nghệ hiện đại như hệ thống cắt tôn, lò sấy chân không, máy quấn dây và hệ thống thử nghiệm đạt tiêu chuẩn quốc tế. Sản phẩm đáp ứng các tiêu chuẩn như TCVN, IEC và hệ thống quản lý chất lượng ISO 9001:2015.

Bên cạnh chất lượng sản phẩm, HAHUCO còn chú trọng dịch vụ tư vấn và chăm sóc khách hàng. Đội ngũ kỹ sư có kinh nghiệm sẽ hỗ trợ khách hàng lựa chọn giải pháp phù hợp với từng dự án. Chính sách giá cạnh tranh, giao hàng đúng tiến độ và hỗ trợ kỹ thuật là những yếu tố giúp HAHUCO được nhiều khách hàng tin tưởng lựa chọn.

VII. Báo giá máy biến áp cạnh tranh mới nhất

Giá máy biến áp trên thị trường hiện nay không cố định mà phụ thuộc vào nhiều yếu tố khác nhau. Việc nắm rõ các yếu tố này sẽ giúp khách hàng dễ dàng lựa chọn sản phẩm phù hợp với ngân sách và nhu cầu sử dụng.

Một trong những yếu tố quan trọng nhất ảnh hưởng đến giá máy biến áp là công suất. Máy có công suất càng lớn thì giá thành càng cao do yêu cầu về vật liệu và kỹ thuật chế tạo phức tạp hơn. Bên cạnh đó, cấp điện áp cũng là yếu tố quyết định, các dòng máy biến áp trung thế hoặc cao thế thường có giá cao hơn so với máy hạ áp.

Cấu tạo và loại máy biến áp cũng ảnh hưởng trực tiếp đến giá. Máy biến áp ngâm dầu thường có giá khác với máy biến áp khô do khác biệt về vật liệu và khả năng tản nhiệt. Ngoài ra, các loại máy chuyên dụng như máy biến áp lò điện, máy chỉnh lưu hay máy đo lường cũng có mức giá riêng tùy theo yêu cầu kỹ thuật.

Thương hiệu và đơn vị cung cấp cũng là yếu tố cần cân nhắc. Những đơn vị uy tín như HAHUCO thường cung cấp sản phẩm đạt tiêu chuẩn chất lượng cao, đi kèm với dịch vụ hỗ trợ tốt nên mức giá sẽ tương xứng với giá trị nhận được.

Để nhận báo giá máy biến áp chi tiết, phù hợp với từng nhu cầu cụ thể, khách hàng nên liên hệ trực tiếp với HAHUCO để được tư vấn và cung cấp giải pháp tối ưu nhất.

VIII. Lưu ý khi lựa chọn và sử dụng máy biến áp hiệu quả

Để máy biến áp hoạt động ổn định, an toàn và đạt hiệu suất cao, người dùng cần chú ý ngay từ khâu lựa chọn đến quá trình vận hành thực tế. Trước hết, cần xác định rõ nhu cầu sử dụng như công suất, cấp điện áp và môi trường lắp đặt để chọn đúng loại máy biến áp phù hợp, tránh tình trạng quá tải hoặc lãng phí công suất.

Bên cạnh đó, nên ưu tiên các sản phẩm đạt tiêu chuẩn kỹ thuật như TCVN, IEC và có nguồn gốc rõ ràng từ các đơn vị uy tín. Việc kiểm tra hệ thống cách điện, mức dầu (đối với máy ngâm dầu) và các thiết bị bảo vệ như rơle, nhiệt kế cũng rất quan trọng để đảm bảo an toàn khi vận hành.

Trong quá trình sử dụng, cần thực hiện bảo trì định kỳ, kiểm tra nhiệt độ, tiếng ồn và tình trạng hoạt động để kịp thời phát hiện sự cố. Ngoài ra, việc lắp đặt đúng kỹ thuật và tuân thủ hướng dẫn của nhà sản xuất sẽ giúp kéo dài tuổi thọ thiết bị, đảm bảo hệ thống điện vận hành liên tục và ổn định.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Có thể thấy, máy biến áp đóng vai trò quan trọng trong việc truyền tải, phân phối và sử dụng điện năng một cách hiệu quả và an toàn. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như ứng dụng thực tế sẽ giúp người dùng chủ động hơn trong quá trình lựa chọn và vận hành thiết bị. Trong bối cảnh nhu cầu sử dụng điện ngày càng tăng, việc lựa chọn đơn vị cung cấp uy tín là yếu tố cần được quan tâm. HAHUCO là một trong những doanh nghiệp chuyên sản xuất và cung cấp máy biến áp chất lượng tại Việt Nam, với đa dạng sản phẩm từ tăng áp đến hạ áp. Bên cạnh đó, dịch vụ tư vấn và hỗ trợ chuyên nghiệp cũng giúp khách hàng yên tâm khi đầu tư và sử dụng lâu dài.

Những câu hỏi liên quan: Máy biến áp

1. Máy biến áp có tiêu hao điện năng không?

Máy biến áp vẫn có tiêu hao điện năng trong quá trình hoạt động, chủ yếu do tổn hao trong lõi thép và dây quấn. Tuy nhiên, mức tiêu hao này thường nhỏ và được kiểm soát trong giới hạn cho phép theo tiêu chuẩn kỹ thuật. Việc lựa chọn máy biến áp chất lượng cao giúp giảm hao phí và nâng cao hiệu suất sử dụng điện.

2. Máy biến áp có cần bảo trì định kỳ không?

Máy biến áp cần được bảo trì định kỳ để đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Các hạng mục kiểm tra gồm tình trạng cách điện, nhiệt độ vận hành, mức dầu (đối với máy ngâm dầu) và các thiết bị bảo vệ. Việc bảo trì đúng quy trình giúp phát hiện sớm sự cố và hạn chế rủi ro khi vận hành.

3. Máy biến áp đặt ngoài trời có cần yêu cầu đặc biệt không?

Máy biến áp lắp đặt ngoài trời cần có thiết kế vỏ chắc chắn, khả năng chống nước, chống bụi và chịu được điều kiện thời tiết khắc nghiệt. Ngoài ra, cần đảm bảo hệ thống tiếp địa, khoảng cách an toàn và vị trí lắp đặt phù hợp để tránh ảnh hưởng đến môi trường xung quanh và đảm bảo an toàn điện.

4. Máy biến áp có ảnh hưởng đến thiết bị điện không?

Máy biến áp giúp ổn định điện áp nên có tác dụng bảo vệ thiết bị điện khỏi tình trạng quá áp hoặc sụt áp. Nếu sử dụng đúng loại và đúng công suất, máy biến áp sẽ giúp thiết bị hoạt động bền hơn. Ngược lại, nếu chọn sai thông số có thể gây quá tải hoặc giảm hiệu suất sử dụng điện.
