Tủ điện là gì? Những loại tủ điện dân dụng, công nghiệp được sử dụng phổ biến hiện nay

Giới thiệu về tủ điện là gì và vai trò của nó trong hệ thống điện

Tủ điện là một phần không thể thiếu trong hệ thống điện hiện đại, đóng vai trò quan trọng trong việc bảo vệ và điều khiển nguồn điện. Trước khi đi sâu vào vai trò và chức năng của tủ điện, cần hiểu rõ về khái niệm tủ điện là gì cũng như cấu tạo của nó.

A. Khái niệm về tủ điện là gì?

Tủ điện hay còn được gọi là hộp điện, là một thiết bị dùng để chứa các thiết bị điện như cầu dao, aptomat, relay, và nhiều thiết bị khác. Tủ điện không chỉ đơn thuần là một hộp chứa mà còn có chức năng phân phối, bảo vệ và điều khiển nguồn điện. Với thiết kế đa dạng, tủ điện có thể được sử dụng trong nhiều môi trường khác nhau, từ gia đình đến công nghiệp.

B. Chức năng và vai trò của tủ điện trong công trình

• Phân phối điện: Một trong những chức năng quan trọng nhất của tủ điện là phân phối nguồn điện từ nguồn cung cấp đến các thiết bị tiêu thụ. Tủ điện sẽ phân phối nguồn điện đến các thiết bị như đèn, quạt, máy móc trong một công trình.

• Bảo vệ an toàn: Tủ điện cũng có vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi nguy cơ gây cháy nổ, chập cháy, hay quá tải dòng điện. Bằng cách lắp đặt các thiết bị bảo vệ như aptomat, relay, tủ điện giúp ngăn chặn các sự cố có thể gây nguy hiểm cho người và tài sản.

• Điều khiển hoạt động: Tủ điện không chỉ phân phối và bảo vệ nguồn điện mà còn có khả năng điều khiển hoạt động của các thiết bị điện. Thông qua các thiết bị điều khiển như relay, contactor, tủ điện có thể tự động điều khiển các quá trình hoạt động của hệ thống điện một cách hiệu quả và an toàn.

• Quản lý năng lượng: Tùy thuộc vào yêu cầu cụ thể của từng công trình, tủ điện cũng có thể được sử dụng để quản lý năng lượng, giúp tối ưu hóa tiêu thụ điện và tiết kiệm chi phí.

• Cách ly và an toàn: Cuối cùng, tủ điện còn đóng vai trò quan trọng trong việc cách ly và bảo vệ thiết bị điện khỏi tiếp xúc trực tiếp với người sử dụng. Bằng cách cách ly các linh kiện bên trong và có thiết kế chắc chắn, tủ điện đảm bảo an toàn cho mọi người trong quá trình vận hành.

Những loại tủ điện dân dụng, công nghiệp được sử dụng phổ biến hiện nay

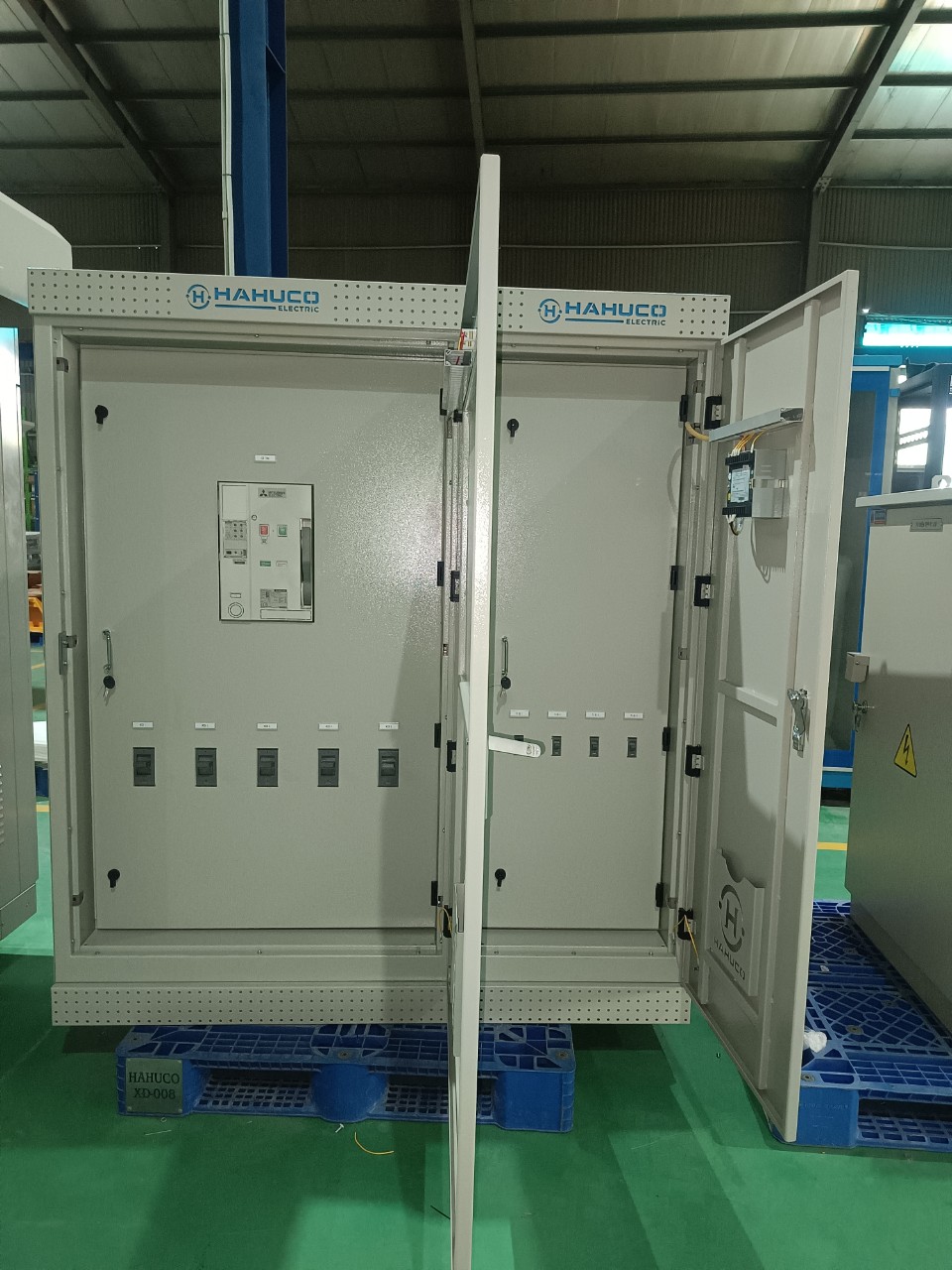

1. Tủ điện phân phối MSB

Trong hệ thống điện, tủ điện phân phối MSB (Main Switchboard) là một phần không thể thiếu. MSB, viết tắt của Main Switchboard, được chế tạo theo các tiêu chuẩn nghiêm ngặt như IEC 60439-1 và IEC 60529, đảm bảo chất lượng và an toàn cao nhất. Với khả năng chịu được dòng điện định mức lên đến 6300A, tủ MSB thường được lắp đặt ngay sau các trạm hạ thế, nơi mà điện từ mạng lưới chuyển đổi từ 15kV xuống 380VAC trước khi phân phối đến các hệ thống điện phụ tải.

Chức năng chính của tủ MSB là đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải, đảm bảo rằng các thiết bị và người sử dụng đều được bảo vệ khỏi nguy cơ mất điện và sự cố điện. Với thiết kế chắc chắn và tính năng an toàn cao, tủ điện phân phối MSB đóng vai trò quan trọng trong việc duy trì sự ổn định và an toàn của hệ thống điện trong các tòa nhà, nhà xưởng, và các công trình công nghiệp lớn.

2. Tủ Điện Điều Khiển Trung Tâm

Tủ Điện Điều Khiển Trung Tâm (MCC - Motor Control Center) được thiết kế ở hai dạng: cố định và không cố định, mang lại sự linh hoạt trong việc lắp đặt và sử dụng. Với thiết kế đa dạng này, MCC có thể được điều chỉnh để phù hợp với mọi nhu cầu cụ thể của các công trình điện.

Bên trong, MCC chứa một loạt các thiết bị điện tự động như khởi động mềm, bộ biến tần, bộ khởi động trực tiếp và bộ khởi động sao/tam giác. Những thiết bị này giúp điều khiển và quản lý các động cơ điện một cách hiệu quả và an toàn.

Ngoài ra, MCC còn được trang bị các thiết bị bảo vệ và hiển thị để đảm bảo rằng hệ thống hoạt động ổn định và an toàn. Tính linh hoạt và đa dạng của MCC giúp cho việc quản lý và điều khiển các hệ thống động cơ điện trở nên dễ dàng và tiện lợi hơn đối với các nhà điều khiển và kỹ sư điện.

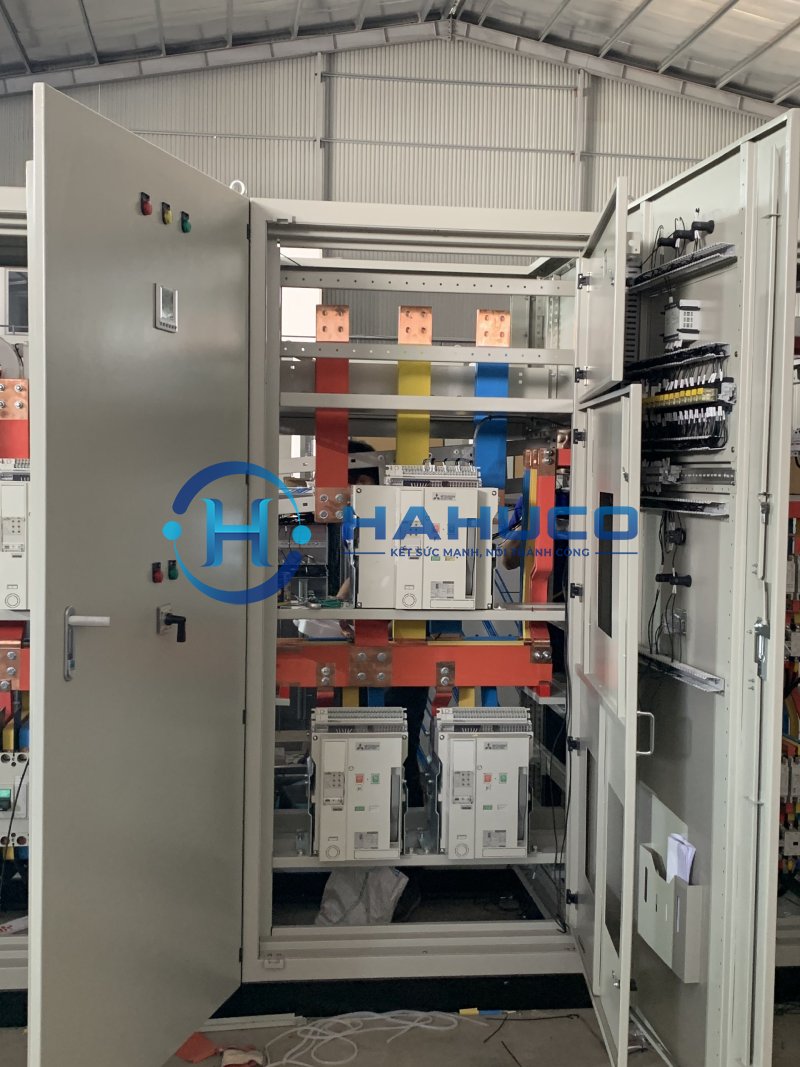

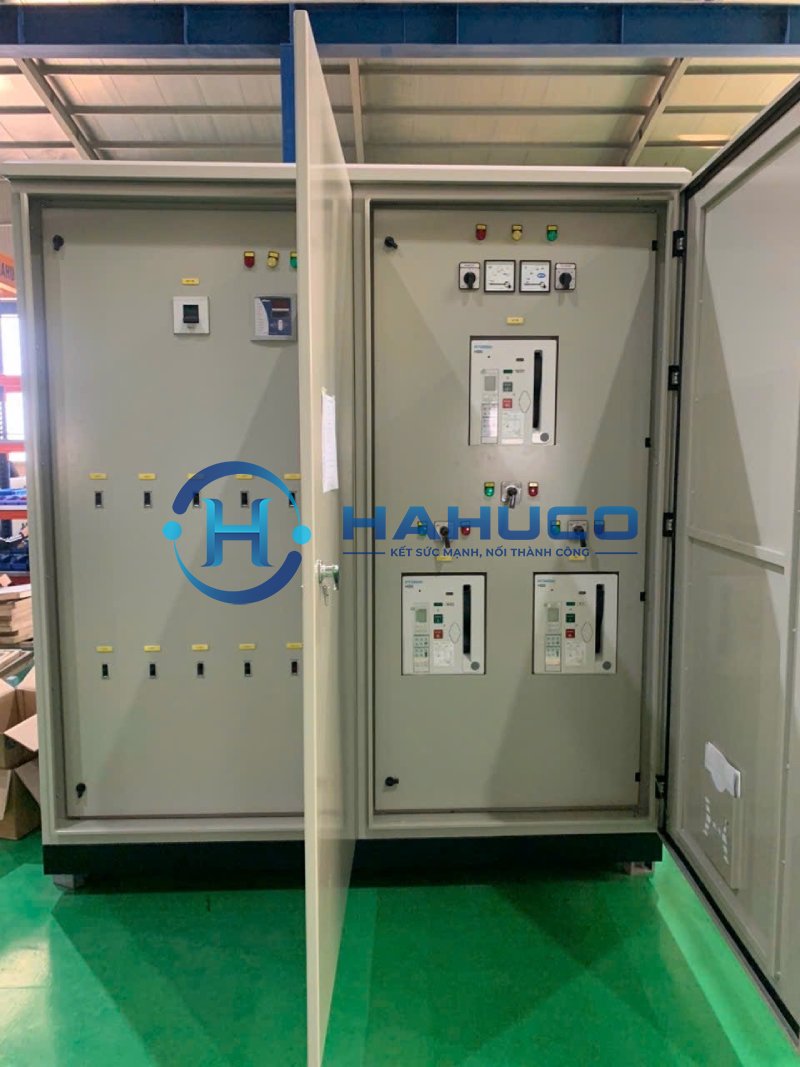

3. Tủ điện ATS (Tủ chuyển mạch)

Tủ điện ATS (Automatic Transfer Switch) là một phần quan trọng của hệ thống điện, được thiết kế để tự động chuyển nguồn điện khi có sự cố xảy ra như mất điện hoặc nguồn điện chập chờn.

Tủ ATS hoạt động ổn định trong điện áp định mức từ 380V đến 415V và dòng điện định mức từ 1600A đến 6300A, giúp đảm bảo rằng hệ thống vận hành một cách liên tục và an toàn.

Thời gian chuyển mạch của tủ ATS thường dao động trong khoảng 5 đến 10 giây, đảm bảo rằng việc chuyển đổi nguồn điện sẽ diễn ra một cách nhanh chóng và hiệu quả.

Tính linh hoạt và đáng tin cậy của tủ ATS giúp cho các hệ thống điện trong các công trình công nghiệp và dân dụng hoạt động một cách ổn định và an toàn, giảm thiểu thiệt hại do mất điện và tăng cường sự tin cậy của hệ thống.

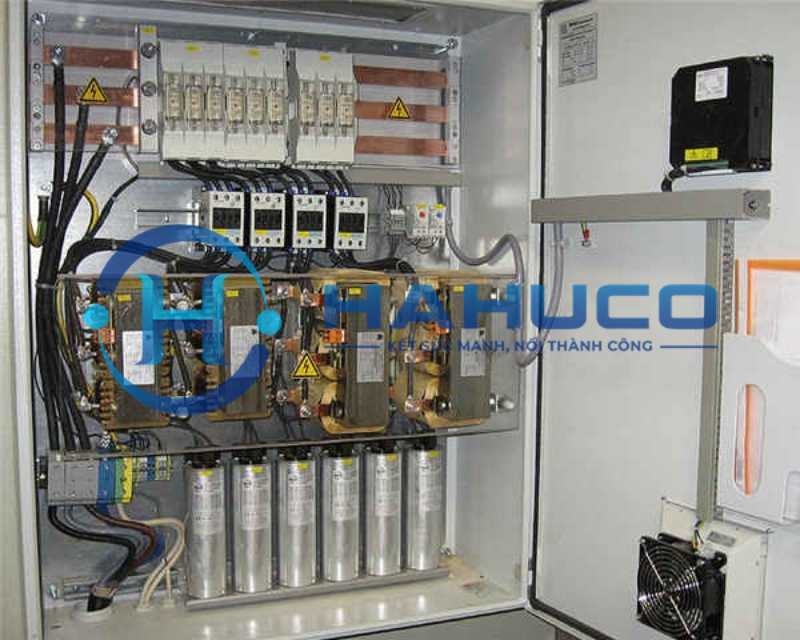

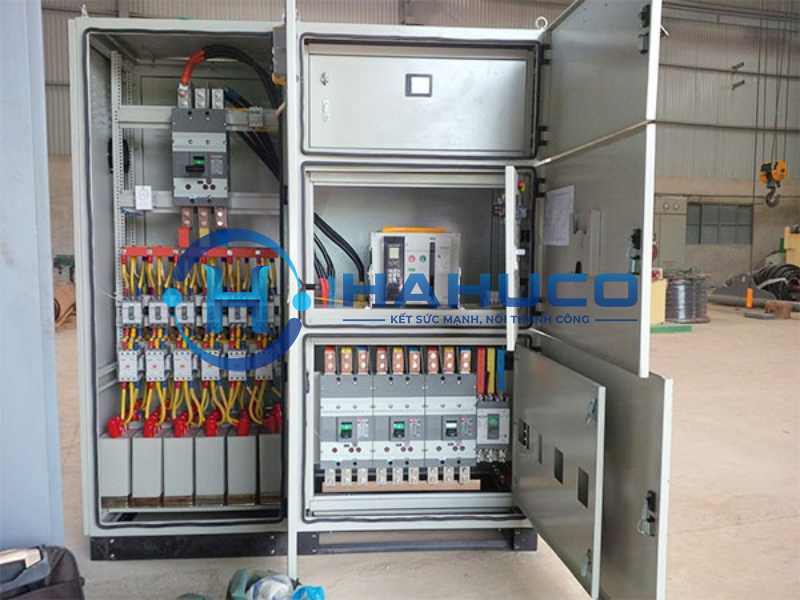

4. Tủ tụ bù phản kháng

Tủ tụ bù phản kháng là một phần không thể thiếu trong các hệ thống điện công nghiệp và thương mại lớn. Chức năng chính của nó là bù công suất cho các phụ tải trong phân xưởng, dây chuyền sản xuất và các khu vực thương mại, giúp cải thiện hiệu suất hoạt động và tiết kiệm năng lượng.

Với khả năng bù công suất lên đến 600kVAR, tủ tụ bù phản kháng đảm bảo rằng hệ thống điện hoạt động ổn định và hiệu quả. Phương thức điều chỉnh dung lượng bù và bảo vệ tụ được tùy chỉnh linh hoạt để phù hợp với nhu cầu cụ thể của từng khách hàng và điều kiện vận hành thực tế.

Điều này giúp tối ưu hóa hiệu suất hoạt động của hệ thống điện, giảm thiểu thiệt hại và sự cố do quá tải điện, đồng thời giúp tiết kiệm năng lượng và chi phí điện năng tiêu thụ.

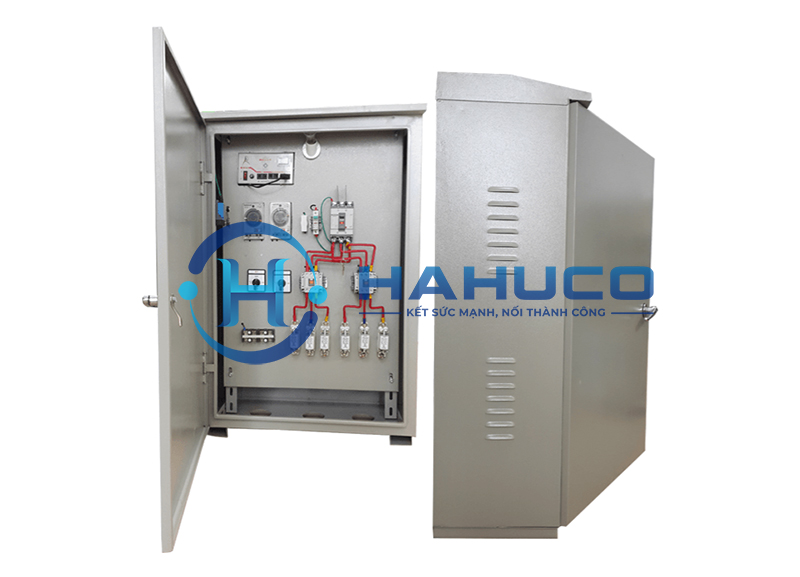

6. Tủ điện điều khiển chiếu sáng

Tủ điện điều khiển chiếu sáng là một phần không thể thiếu trong việc quản lý hệ thống đèn chiếu sáng trong các khu vực công cộng và tòa nhà. Chúng được sử dụng rộng rãi ở nhiều địa điểm như đường phố, khu đô thị, vườn hoa, công viên, cầu, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, sân vận động, và nhiều nơi khác.

Tủ điều khiển chiếu sáng thường được thiết kế để tự động điều khiển các thiết bị chiếu sáng thông qua các bộ đóng cắt được lập trình trước. Điều này giúp tối ưu hóa việc sử dụng năng lượng và quản lý hiệu quả hệ thống chiếu sáng, đồng thời mang lại sự thuận tiện và an toàn cho người quản lý hệ thống và người sử dụng.

HAHUCO chuyên cung cấp các loại tủ điện dân dụng, công nghiệp chất lượng, uy tín, giá tốt

HAHUCO là một đơn vị chuyên cung cấp các loại tủ điện dân dụng và công nghiệp chất lượng hàng đầu trên thị trường. Với kinh nghiệm và uy tín được xây dựng qua nhiều năm hoạt động, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng, đáng tin cậy và giá cả phải chăng.

Chúng tôi cung cấp một loạt các sản phẩm tủ điện đa dạng, từ tủ điện phân phối MSB, tủ điều khiển trung tâm MCC, tủ chuyển mạch tự động ATS, tủ tụ bù phản kháng, tủ điều khiển chiếu sáng, đến các loại tủ điện khác phục vụ mọi nhu cầu của khách hàng.

Với sự cam kết về chất lượng, chúng tôi chỉ sử dụng các vật liệu và linh kiện chính hãng, đảm bảo độ bền, an toàn và hiệu suất hoạt động cao cho tủ điện. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn, thiết kế và lắp đặt tủ điện một cách chuyên nghiệp, đảm bảo tuân thủ các quy chuẩn kỹ thuật và an toàn.

Chúng tôi cam kết mang lại sự hài lòng tối đa cho khách hàng thông qua sản phẩm và dịch vụ chất lượng, uy tín và giá trị gia tăng. Đến với HAHUCO, quý khách hàng sẽ có trải nghiệm mua sắm tuyệt vời và nhận được sự hỗ trợ tận tình từ đội ngũ nhân viên giàu kinh nghiệm của chúng tôi.
