Tủ DB - Nền tảng chất lượng và an toàn cho hệ thống điện hạ thế

I. Tổng quan về tủ DB

A. Định nghĩa và vai trò của tủ DB

Tủ DB (Distribution Board) là một thiết bị trong hệ thống điện hạ thế, có chức năng phân phối và bảo vệ nguồn điện đến các thiết bị và hệ thống con khác nhau. Tủ điện DB đóng vai trò như một trạm chuyển giao điện năng từ nguồn điện đến các thiết bị sử dụng. Bảo vệ và kiểm soát dòng điện, giúp đảm bảo an toàn cho hệ thống điện và các thiết bị kết nối. Phân phối nguồn điện theo định mức đến từng nhóm thiết bị hoặc đầu cuối, giúp tối ưu hóa quá trình sử dụng điện.

B. Mục đích sử dụng trong hệ thống điện hạ thế

• Quản lý và Phân Phối Điện: Tủ điện DB chịu trách nhiệm quản lý và phân phối dòng điện đến từ nguồn chính đến các điểm sử dụng trong hệ thống.

• Bảo vệ An Toàn: Tủ điện DB tích hợp các thiết bị bảo vệ như MCB/RCCB, cầu chì để ngăn chặn nguy cơ quá tải, ngắn mạch, hoặc mất cân bằng điện năng.

• Định Mức Dòng Điện: Xác định và kiểm soát dòng điện định mức, giúp ổn định hệ thống và tránh tình trạng quá tải.

• Điều Khiển và Đo Lường: Một số tủ điện DB có thể tích hợp đồng hồ kWh, Amper kế, Volt kế, cung cấp thông tin về tiêu thụ điện và tình trạng hệ thống.

• Tích Hợp Công Nghệ: Có thể có các tính năng đặc biệt như bảo vệ mất pha, tụ bù, làm tăng khả năng ổn định của hệ thống.

• Vị trí Chiến Lược: Thường được đặt sau các tủ phân phối tổng (MSB) tại các nút chiến lược trong hệ thống điện hạ thế.

Tóm lại, tủ DB không chỉ là một phần cơ bản trong hệ thống điện mà còn đóng vai trò quan trọng trong việc quản lý, bảo vệ và phân phối điện hiệu quả.

HAHUCO Việt Nam, công ty hàng đầu sản xuất tủ điện hạ thế và tủ hạ thế trạm biến áp, tuân theo tiêu chuẩn quốc tế. Đội ngũ chuyên gia đứng đầu ngành và nhân viên chuyên môn cao là động lực cho sự tin tưởng và hợp tác vững chắc với khách hàng.

II. Thông số kỹ thuật cơ bản của tủ DB

A. Tiêu chuẩn quốc tế (IEC 60439-1, IEC 60529)

• IEC 60439-1: Tiêu chuẩn quốc tế đặt ra các yêu cầu về tủ điện phân phối, đảm bảo chúng tuân theo các tiêu chuẩn an toàn và hiệu suất.

• IEC 60529: Tiêu chuẩn này quy định các cấp độ bảo vệ (IP) của tủ điện DB, đảm bảo khả năng chống nước, bụi và các yếu tố khác từ môi trường bên ngoài.

B. Điện áp định mức (220-230/380-415 VAC)

Phạm vi điện áp định mức rộng (220-230V cho hệ thống một pha, 380-415V cho hệ thống ba pha), giúp tủ DB linh hoạt trong việc hoạt động trong các điều kiện đa dạng của hệ thống điện.

C. Dòng cắt (6kA - 50kA)

Phạm vi dòng cắt rộng (6kA - 50kA) cho thấy khả năng của tủ điện DB trong việc ngăn chặn và bảo vệ khỏi những vấn đề như quá tải và ngắn mạch.

D. Tần số hoạt động (50Hz/60 Hz)

Tần số hoạt động linh hoạt (50Hz/60Hz) giúp tủ điện DB hoạt động hiệu quả trong các hệ thống điện với tần số khác nhau.

E. Dòng điện tối đa (1000A)

Dòng điện tối đa lên đến 1000A cho thấy khả năng cung cấp điện cho các nhóm thiết bị hoặc đầu cuối có nhu cầu lớn.

F. Cấp bảo vệ (IP) (IP 43 - IP 55)

Phạm vi cấp bảo vệ (IP 43 - IP 55) chỉ số khả năng chống nước và bụi, quan trọng trong việc đảm bảo sự an toàn và ổn định của tủ điện DB trong môi trường khác nhau.

G. Độ tăng nhiệt tối đa (50ºC)

Độ tăng nhiệt tối đa lên đến 50ºC, thể hiện khả năng chịu nhiệt của tủ DB trong điều kiện làm việc khắc nghiệt.

H. Vật liệu chế tạo (Tôn tấm theo tiêu chuẩn công nghiệp)

Sử dụng tôn tấm nhập khẩu theo các tiêu chuẩn công nghiệp (JIS 63302, En10142, ASTM A653/A653 - 08) giúp tăng độ bền và độ ổn định của tủ điện DB.

III. Mô tả chi tiết tủ DB của HAHUCO

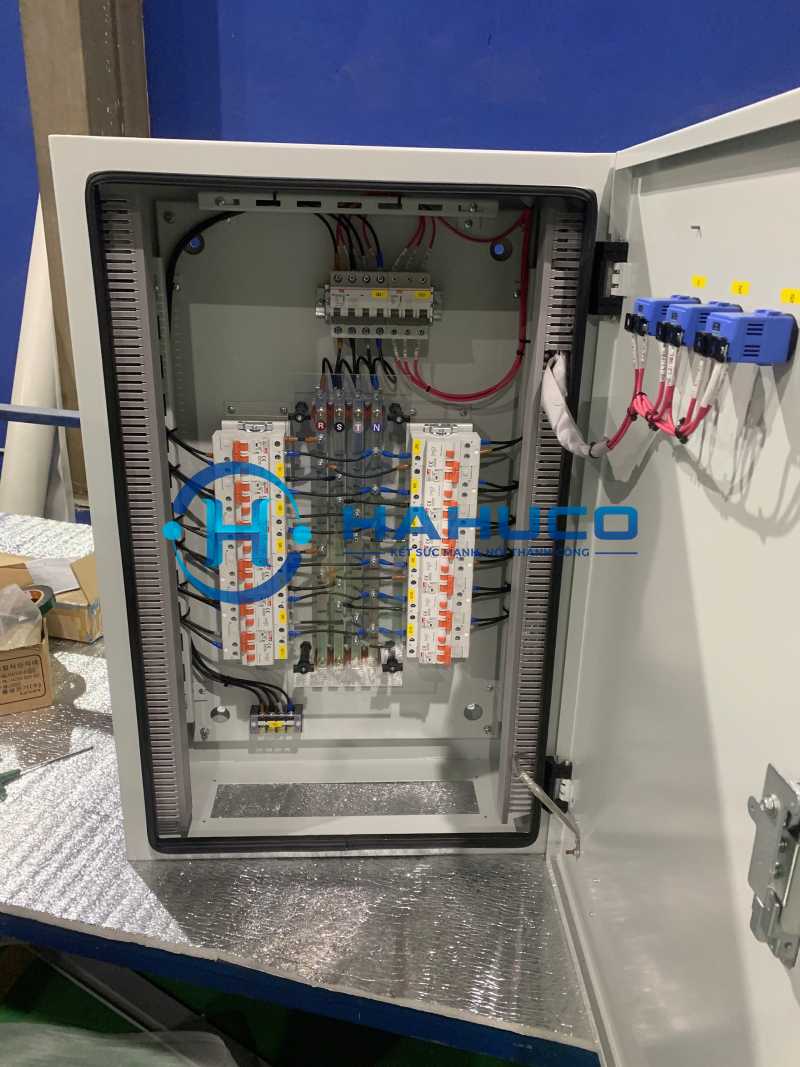

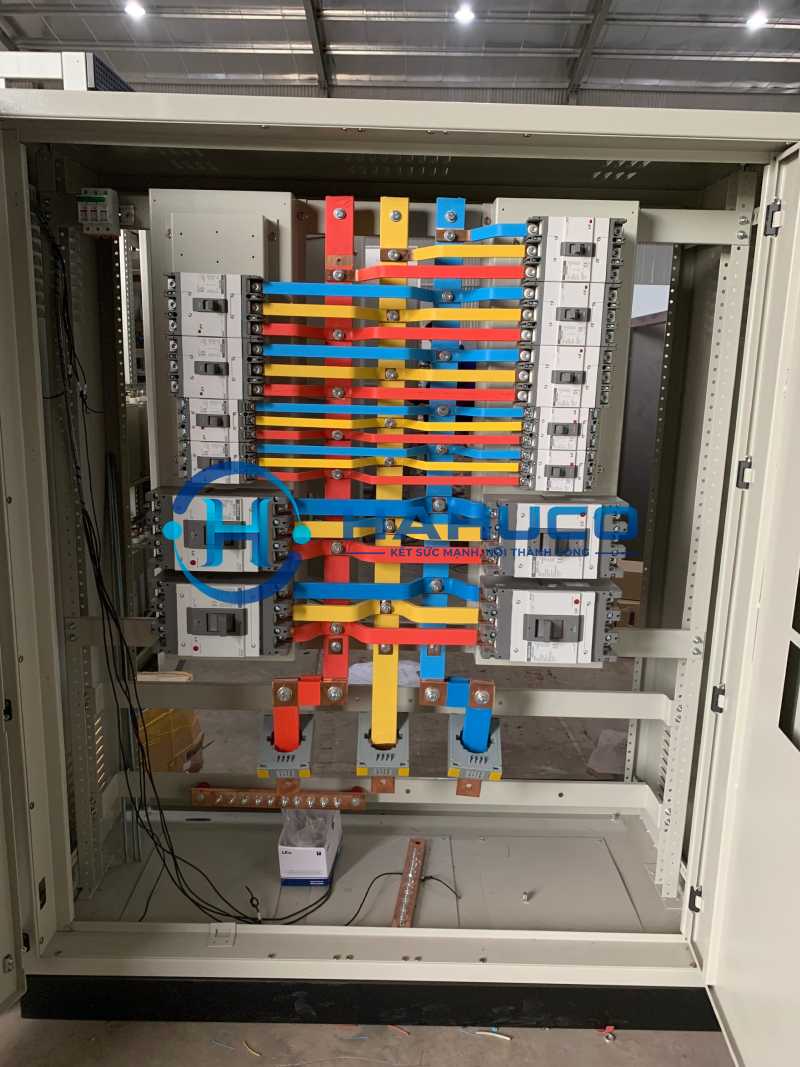

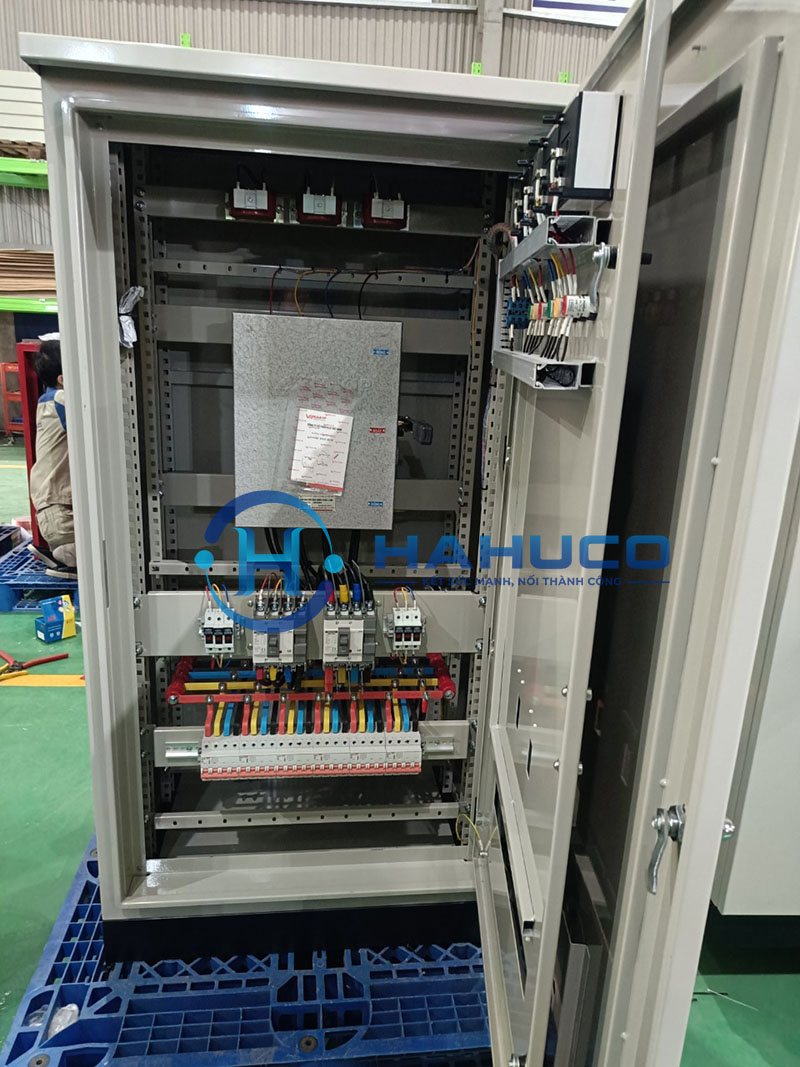

A. Cấu trúc nội tủ và tính năng đi kèm

Cấu trúc nội tủ:

Tủ điện DB của HAHUCO được thiết kế với cấu trúc nội tủ linh hoạt và hiệu quả.

Sự tổ chức logic của các linh kiện bên trong tủ giúp dễ dàng quản lý và bảo trì.

Tính năng đi kèm:

Tính năng bảo vệ cơ bản bao gồm MCB/RCCB, cầu chì, và đèn báo pha để cảnh báo về tình trạng điện năng.

Một số mô hình đặc biệt có thể tích hợp đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, và tụ bù.

B. Bề mặt và màu sắc theo yêu cầu khách hàng

Bề mặt:

Tùy thuộc vào nhu cầu của khách hàng, tủ DB có thể có bề mặt mạ kẽm hoặc sơn tĩnh điện.

Mạ kẽm giúp tăng khả năng chống ăn mòn, trong khi sơn tĩnh điện mang lại sự bền vững và thẩm mỹ.

Màu sắc:

HAHUCO cung cấp tùy chọn màu sắc đa dạng, chủ yếu là RAL 7032 và RAL 7033.

Các màu khác có sẵn theo yêu cầu cụ thể của khách hàng, giúp tùy chỉnh theo không gian và yêu cầu thẩm mỹ.

C. Kết cấu vỏ tủ từ thép tấm, sơn tĩnh điện

Vật liệu:

Vỏ tủ được làm từ thép tấm nhập khẩu, đảm bảo đạt tiêu chuẩn công nghiệp quốc tế như JIS 63302, En10142, ASTM A653/A653 - 08.

Chất liệu này cung cấp độ bền và độ ổn định cho tủ trong môi trường hoạt động khắc nghiệt.

Sơn tĩnh điện:

Sơn tĩnh điện được áp dụng trên vỏ tủ, tăng khả năng chống ăn mòn và đảm bảo vẻ ngoại hình thẩm mỹ.

Độ dày của lớp sơn được kiểm soát để đạt đến chất lượng và độ bền tối ưu.

IV. Ưu điểm của tủ DB tại HAHUCO

A. Chất lượng và dịch vụ hàng đầu

Chất lượng sản phẩm:

HAHUCO cam kết cung cấp tủ điện DB chất lượng cao, đạt tiêu chuẩn quốc tế. Sử dụng vật liệu nhập khẩu và quy trình sản xuất chất lượng để đảm bảo tính ổn định và độ bền của sản phẩm.

Dịch vụ hàng đầu:

HAHUCO không chỉ cung cấp sản phẩm mà còn mang đến dịch vụ chăm sóc khách hàng tận tâm. Đội ngũ nhân viên chuyên nghiệp và nhiệt tình sẵn sàng hỗ trợ khách hàng trong mọi vấn đề liên quan đến sản phẩm.

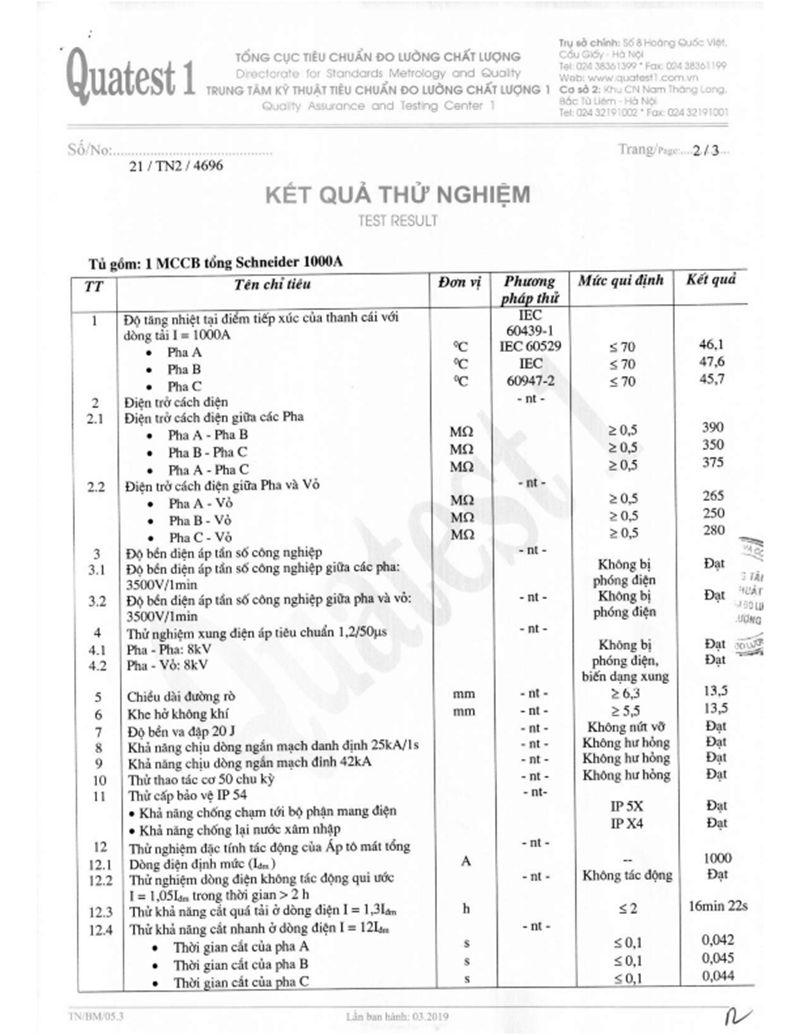

Test tủ điện hạ thế

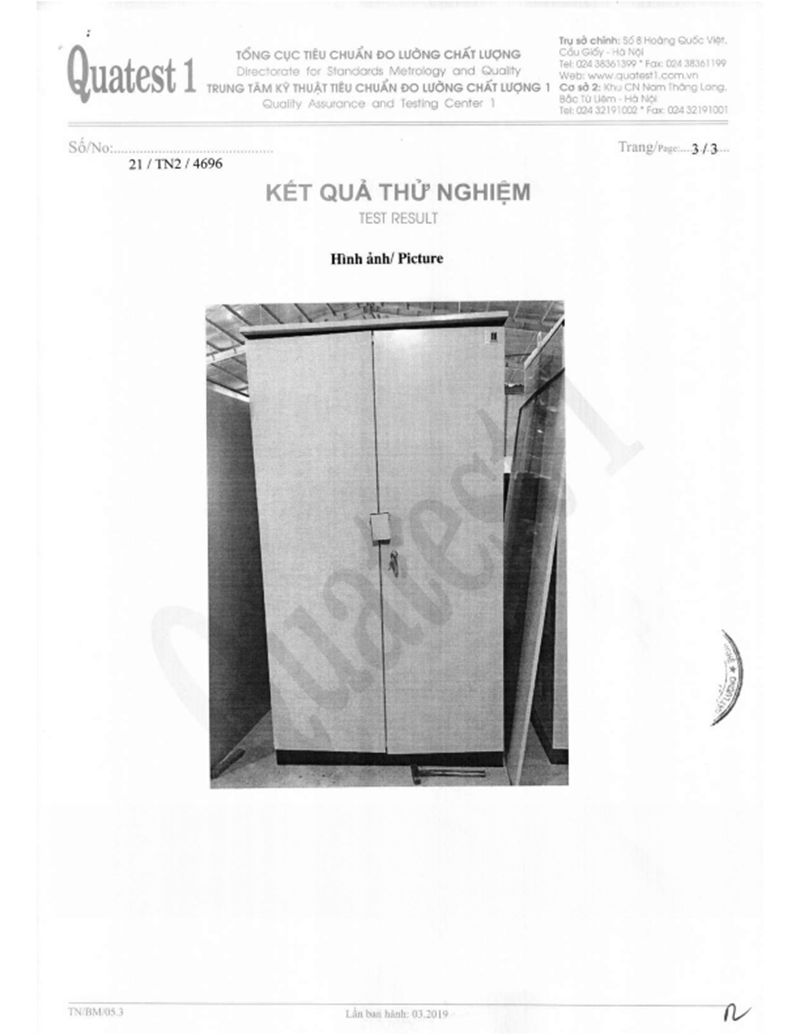

Test tủ điện hạ thế

Test tủ điện hạ thế

B. Sử dụng vật liệu nhập khẩu chất lượng cao

HAHUCO sử dụng tôn tấm nhập khẩu theo các tiêu chuẩn công nghiệp (JIS 63302, En10142, ASTM A653/A653 - 08). Việc lựa chọn vật liệu chất lượng cao giúp tăng độ bền và ổn định của tủ điện DB.

C. Quy trình sản xuất nghiêm ngặt và hệ thống máy móc hiện đại

HAHUCO tuân thủ quy trình sản xuất nghiêm ngặt theo các tiêu chuẩn quốc tế. Đội ngũ chuyên gia đầu ngành và hệ thống kiểm soát chất lượng đảm bảo mỗi sản phẩm đều đạt chất lượng cao.

HAHUCO đầu tư vào các dàn máy hiện đại của hãng Trumpf – Cộng hoà liên bang Đức. Điều này đảm bảo quá trình sản xuất được thực hiện với độ chính xác và hiệu suất cao.

Test tủ điện hạ thế

Test tủ điện hạ thế

D. Giao hàng nhanh chóng và bảo hành lâu dài

HAHUCO cam kết giao hàng nhanh chóng, đảm bảo sản phẩm đến tay khách hàng đúng thời hạn và tận nơi công trình.

Sản phẩm của HAHUCO được hỗ trợ bảo hành lâu dài, thể hiện cam kết về sự tin tưởng vào chất lượng của sản phẩm. Đội ngũ hỗ trợ sau bán hàng sẵn sàng giải quyết mọi vấn đề và đảm bảo sự hài lòng của khách hàng.
