Tiêu chuẩn thang máng cáp trong thiết kế và thi công hệ thống điện

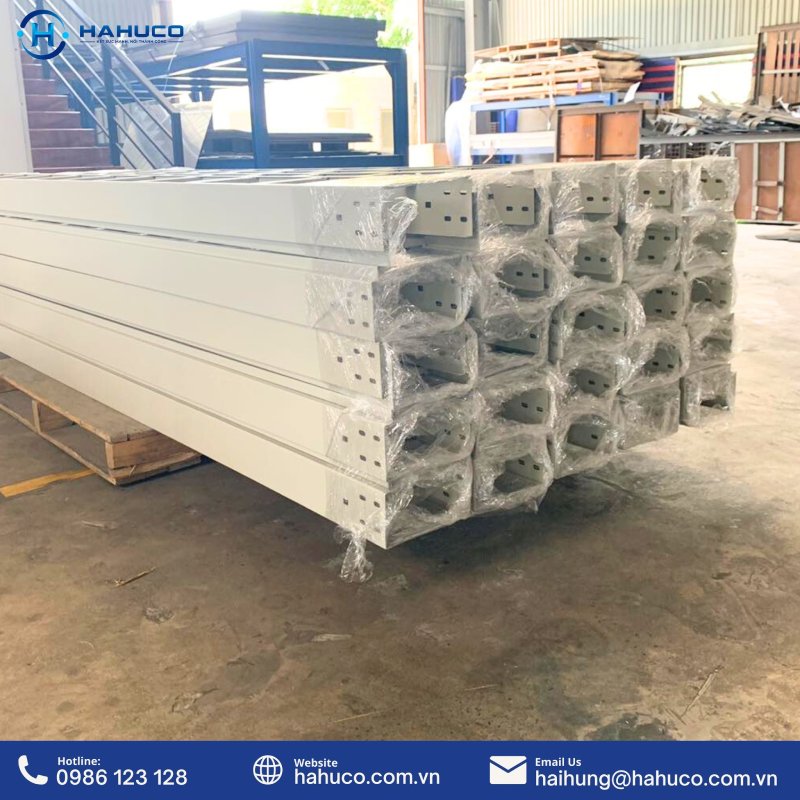

I. Tiêu chuẩn thang máng cáp là gì?

Tiêu chuẩn thang máng cáp là tập hợp các quy định kỹ thuật được xây dựng nhằm đảm bảo quá trình thiết kế, sản xuất, lắp đặt và vận hành hệ thống thang máng cáp diễn ra an toàn, hiệu quả và đồng bộ. Các tiêu chuẩn này bao gồm yêu cầu về vật liệu (độ dày, chống ăn mòn), kích thước, kết cấu, cách thi công, lắp đặt và kiểm tra hệ thống. Tuân thủ tiêu chuẩn giúp tăng độ bền cho hệ thống điện, đảm bảo tính thẩm mỹ và hạn chế tối đa các sự cố về điện trong quá trình sử dụng.

II. Tại sao cần tuân thủ tiêu chuẩn thang máng cáp?

Việc tuân thủ tiêu chuẩn thang máng cáp không chỉ mang tính bắt buộc trong kỹ thuật mà còn giúp đảm bảo an toàn, tối ưu vận hành và tiết kiệm chi phí thi công. Dưới đây là những lý do cụ thể cần phải tuân thủ các tiêu chuẩn kỹ thuật khi thiết kế, lắp đặt hệ thống thang máng cáp:

• Đảm bảo an toàn cho người sử dụng: Thang máng cáp chứa hệ thống dây dẫn điện, nếu lắp đặt không đúng chuẩn có thể gây rò rỉ điện, chập cháy, nguy hiểm đến tính mạng con người.

• Tăng độ bền cho hệ thống điện: Khi tuân thủ đúng tiêu chuẩn, hệ thống được thi công đúng kỹ thuật, tránh tình trạng võng, gãy, hoen gỉ làm giảm tuổi thọ của cả hệ thống cáp.

• Ngăn ngừa hỏng hóc, tiết kiệm chi phí bảo trì: Lắp đặt đúng chuẩn giúp hệ thống vận hành ổn định, hạn chế sự cố và chi phí sửa chữa sau này.

• Đảm bảo khả năng chịu tải theo thiết kế: Tải trọng cho phép được tính toán dựa trên khoảng cách gối đỡ, độ dày vật liệu... Nếu không tuân thủ, hệ thống có thể bị sập, võng hoặc gãy.

• Hạn chế ảnh hưởng từ môi trường bên ngoài: Tiêu chuẩn quy định rõ về loại vật liệu phù hợp với từng môi trường: trong nhà, ngoài trời, môi trường có độ ẩm cao, ăn mòn,… giúp bảo vệ cáp bên trong.

• Tránh gây tổn hại đến cáp điện: Cạnh sắc, ba via hoặc lỗi thi công có thể làm rách lớp vỏ cáp. Tuân thủ tiêu chuẩn giúp đảm bảo máng cáp không có góc cạnh gây nguy hiểm cho dây dẫn.

• Tối ưu hóa không gian và thẩm mỹ công trình: Lắp đặt theo chuẩn sẽ giúp bố trí thang máng cáp gọn gàng, dễ bảo trì và đảm bảo tính chuyên nghiệp cho công trình, đặc biệt tại nhà máy hoặc tòa nhà thương mại.

• Đảm bảo tính liên tục về điện và chống nhiễu: Tiêu chuẩn yêu cầu nối đất, đảm bảo tính liên tục điện ở các mối nối giúp hệ thống an toàn, đồng thời hạn chế nhiễu điện từ.

• Thuận tiện trong việc phân nhóm và bảo trì cáp: Cáp được sắp xếp và cố định theo từng nhóm chức năng. Việc này giúp dễ dàng kiểm tra, thay thế hoặc bổ sung mà không gây ảnh hưởng đến hệ thống còn lại.

• Đáp ứng yêu cầu kiểm định, nghiệm thu công trình: Các công trình điện công nghiệp hoặc dân dụng đều phải được kiểm định trước khi đưa vào sử dụng. Không tuân thủ tiêu chuẩn có thể bị yêu cầu tháo dỡ, điều chỉnh, gây lãng phí thời gian và tiền bạc.

• Giảm thiểu nguy cơ cháy nổ và chập điện: Các vị trí lắp đặt tại nơi dễ xảy ra cháy nổ như nhà kho, xưởng sản xuất,... bắt buộc phải có nắp đậy, quạt gió hoặc biện pháp chống bụi, chống nước.

• Tương thích với thiết bị và phụ kiện tiêu chuẩn: Khi sử dụng máng cáp, khay cáp, co, tê đúng chuẩn sẽ đảm bảo việc thi công liền mạch, dễ mở rộng hệ thống trong tương lai.

• Đảm bảo hệ thống vận hành lâu dài, ổn định: Một hệ thống thang máng cáp đạt chuẩn sẽ hạn chế tối đa các rủi ro kỹ thuật, giúp duy trì hoạt động ổn định lâu dài cho hệ thống điện và viễn thông.

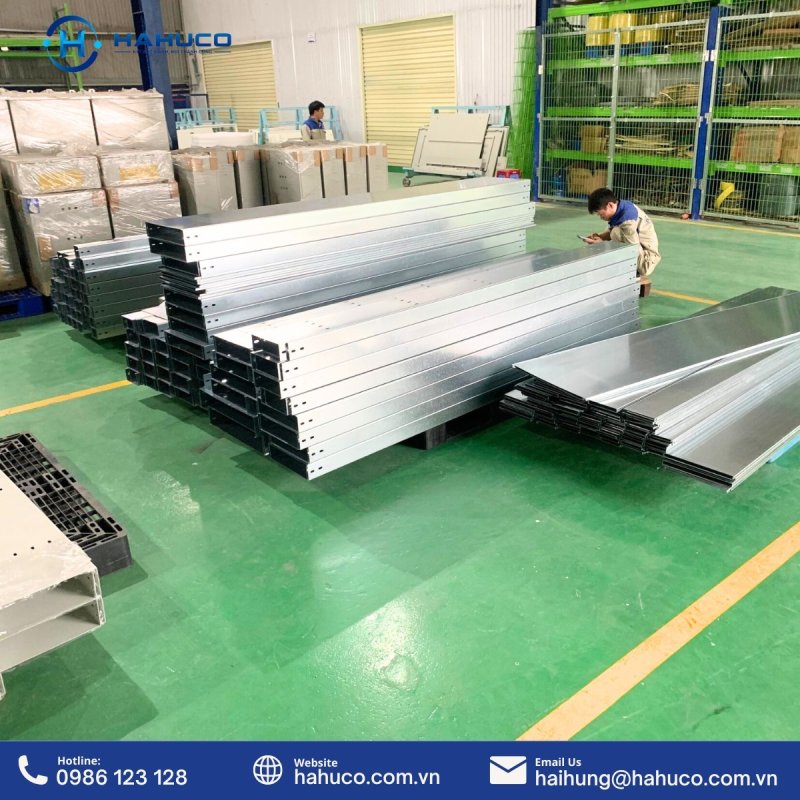

III. Những tiêu chuẩn thang máng cáp quan trọng

Trong các hệ thống cơ điện hiện đại, thang máng cáp đóng vai trò thiết yếu giúp bảo vệ và định tuyến cáp điện hoặc cáp viễn thông một cách an toàn, gọn gàng và hiệu quả. Tuy nhiên, để hệ thống này phát huy tối đa chức năng và đảm bảo độ bền, việc tuân thủ đúng tiêu chuẩn kỹ thuật là bắt buộc. Dưới đây là những tiêu chuẩn thang máng cáp quan trọng, được phân chia theo từng giai đoạn từ lựa chọn vật liệu đến lắp đặt và thi công.

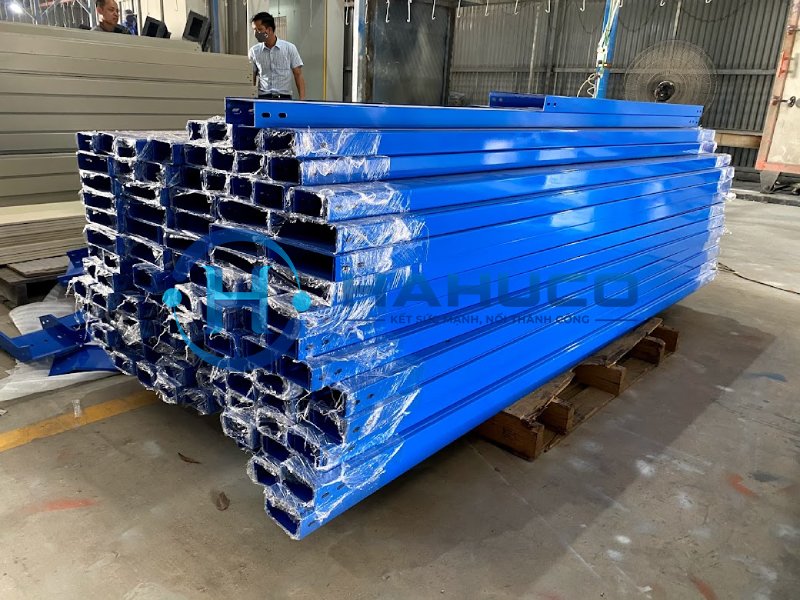

1. Tiêu chuẩn thang máng cáp - Tiêu chuẩn vật liệu thang máng cáp

Việc lựa chọn vật liệu phù hợp không chỉ đảm bảo tuổi thọ và an toàn cho hệ thống thang máng cáp mà còn giúp tối ưu chi phí đầu tư. Một số yêu cầu kỹ thuật về vật liệu cần được tuân thủ bao gồm:

• Vật liệu chế tạo thang máng cáp phải phù hợp với môi trường lắp đặt, có khả năng chống ăn mòn tốt như thép mạ kẽm nhúng nóng, thép mạ điện phân hoặc sơn tĩnh điện.

• Độ dày của vật liệu dao động trong khoảng từ 0.8 mm đến 2 mm, đảm bảo khả năng chịu tải mà không bị biến dạng trong quá trình sử dụng.

• Tải trọng cho phép cần được tính toán chính xác, đảm bảo độ võng giữa hai điểm gối đỡ nhỏ hơn 1/300 nhịp, đảm bảo độ cứng và khả năng đỡ tải lâu dài.

• Khoảng cách giữa các gối đỡ nên nằm trong khoảng từ 1.5m đến 2m. Đối với các hệ thống chịu tải trọng lớn, yêu cầu sử dụng thanh đỡ cứng cáp, chắc chắn.

• Vật liệu không được có cạnh sắc, ba via hoặc bề mặt thô ráp, để tránh gây hư hại lớp vỏ bảo vệ của dây cáp điện bên trong.

• Tất cả các vật liệu phải đáp ứng tiêu chuẩn TCVN 10688:2015 (IEC 61537:2006) quy định về kết cấu, độ bền và tính an toàn khi sử dụng trong hệ thống điện.

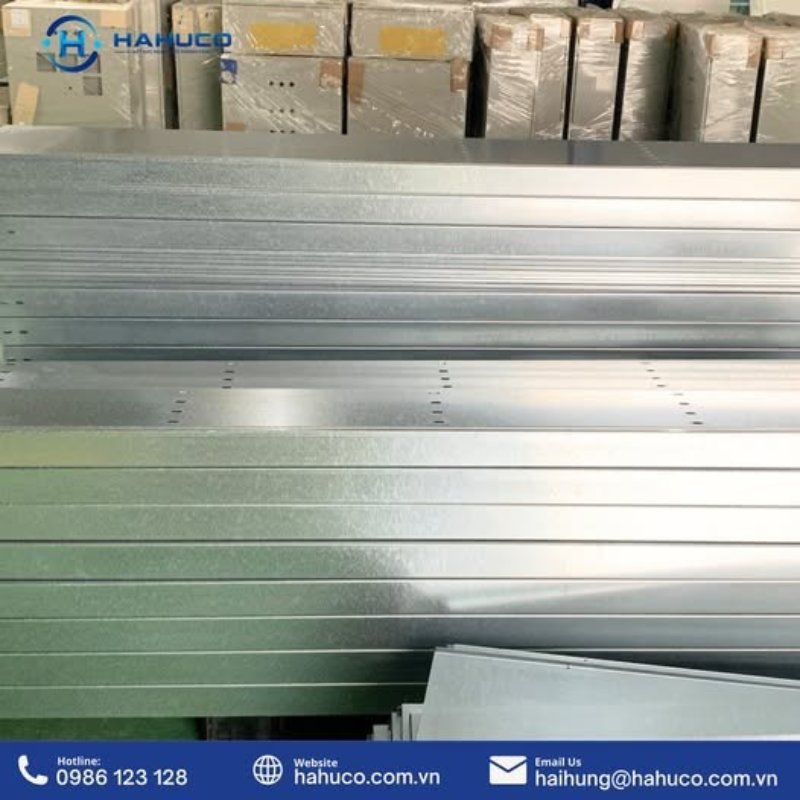

2. Tiêu chuẩn trong lắp đặt thang máng cáp

Giai đoạn lắp đặt là bước quan trọng để đảm bảo hệ thống hoạt động ổn định, an toàn và dễ dàng kiểm tra bảo trì về sau. Tiêu chuẩn lắp đặt phải được tuân thủ nghiêm ngặt như sau:

• Việc lắp đặt phải tuân theo TCVN 9208:2012 – Tiêu chuẩn quốc gia quy định về kỹ thuật lắp đặt hệ thống máng, thang cáp điện.

• Thang máng cáp cần được lắp đặt trước khi đi dây để đảm bảo dễ thao tác và hạn chế sai sót.

• Các tuyến thang máng cáp có chiều rộng không quá 1200 mm và phải có giá đỡ chắc chắn theo khoảng cách từ 1m đến 3m tùy loại tải trọng.

• Giá đỡ, quang treo cần được cố định chắc chắn vào kết cấu trần hoặc tường. Có thể hàn trực tiếp vào mã thép trong bê tông nếu cần thiết.

• Hệ thống máng cáp phải có đầy đủ phụ kiện như co, tê, chữ thập, thu hẹp, nắp đậy để đáp ứng yêu cầu chuyển hướng, phân nhánh cáp và bảo vệ khỏi tác động bên ngoài.

• Cáp đặt trong máng phải được sắp xếp ngay ngắn, phân nhóm theo chức năng và cố định bằng dây thắt nhựa để tránh rối loạn hoặc hư hỏng khi rung lắc.

• Máng cáp phải đảm bảo khả năng chịu tải tốt và có kết cấu chắc chắn, không bị võng hoặc biến dạng khi cáp đầy tải.

• Không được để các bu lông, ốc vít nhô lên phía trong máng gây nguy cơ làm hỏng lớp cách điện của cáp.

• Phải đảm bảo tính liên tục điện giữa các đoạn nối trong hệ thống máng cáp, đặc biệt tại các vị trí có cút nối hoặc co.

• Các tuyến máng cáp đi thẳng đứng phải có nắp kim loại để bảo vệ khỏi tác động cơ học và chống ăn mòn hiệu quả.

• Những nơi có nguy cơ đọng bụi, nước mưa hoặc vật liệu rơi vào phải có biện pháp bảo vệ như che chắn, lắp mái che hoặc quạt thông gió.

• Hệ thống phải được tiếp đất đầy đủ theo quy định. Đối với tuyến máng cáp dài, phải có điểm tiếp đất trung gian theo khoảng cách phù hợp.

• Tuyệt đối không được để cáp tiếp xúc trực tiếp với mép máng có cạnh sắc hoặc vật liệu gây mài mòn.

• Hệ thống phải đảm bảo khả năng cách nhiệt, đặc biệt tại các khu vực có sự chênh lệch nhiệt độ hoặc đi xuyên qua tường.

• Có thể sử dụng hộp cáp tại các vị trí cáp ít, hộp cáp phải có nắp đậy và làm bằng kim loại bền vững, đảm bảo dễ tháo lắp và không bị rò rỉ.

3. Các bước tiêu chuẩn trong thi công, lắp đặt thang máng cáp

Thi công thang máng cáp cần tuân thủ đầy đủ quy trình kỹ thuật để hệ thống đảm bảo an toàn, vận hành hiệu quả và đáp ứng tiêu chuẩn nghiệm thu công trình. Dưới đây là các bước thi công cơ bản cần thực hiện:

• Kiểm tra kỹ lưỡng toàn bộ thiết bị, linh kiện và phụ kiện trước khi tiến hành lắp đặt nhằm đảm bảo chất lượng và đúng chủng loại.

• Thực hiện cắt thang máng cáp và các bộ phận đi kèm (chân đỡ, nắp, nối...) theo đúng kích thước thiết kế, đảm bảo độ chính xác cao nhất.

• Cố định chắc chắn hệ thống thang máng cáp lên giá đỡ, kiểm tra độ bám và độ phẳng toàn tuyến để tránh tình trạng lệch, võng hoặc xê dịch sau khi lắp.

• Gắn chặt các chân đỡ vào kết cấu trần hoặc tường bằng bulông nở, hàn cố định hoặc dùng thanh ty ren tùy theo đặc điểm công trình.

• Nối đất toàn bộ hệ thống thang máng cáp theo đúng tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn điện, hạn chế sự cố rò điện hoặc nhiễu tín hiệu trong hệ thống cáp viễn thông.

• Kiểm tra tổng thể toàn hệ thống sau khi lắp đặt bao gồm: độ chắc chắn, tính liên kết giữa các đoạn, khả năng tiếp đất, vị trí các khúc co, nối tê, điểm chia nhánh và hệ thống phụ kiện.

• Đảm bảo việc lắp đặt không làm ảnh hưởng đến các thiết bị khác trong công trình và sẵn sàng cho công tác đi dây cáp sau đó.

Việc tuân thủ đầy đủ các tiêu chuẩn về vật liệu, lắp đặt và quy trình thi công không chỉ giúp hệ thống thang máng cáp bền vững, an toàn mà còn tạo điều kiện thuận lợi cho công tác bảo trì, mở rộng hoặc thay đổi sau này. Đây là những yếu tố bắt buộc trong bất kỳ công trình cơ điện nào nếu muốn đạt chất lượng cao, tiết kiệm chi phí và đảm bảo an toàn vận hành lâu dài.

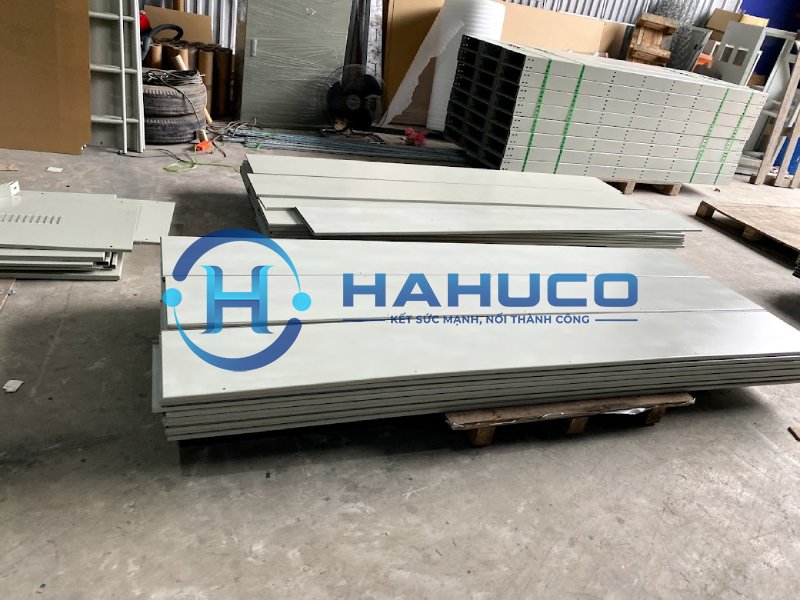

IV. HAHUCO - Đơn vị cung cấp và thi công thang máng cáp đạt chuẩn

Việc lựa chọn đơn vị thi công thang máng cáp có vai trò quan trọng trong đảm bảo tiến độ, chất lượng và độ an toàn của toàn bộ hệ thống cơ điện. Với nhiều năm kinh nghiệm cùng hệ thống sản xuất hiện đại, HAHUCO khẳng định vị thế là một trong những doanh nghiệp đi đầu trong lĩnh vực sản xuất và thi công thang máng cáp tại Việt Nam. Dưới đây là các lý do nổi bật khiến HAHUCO trở thành lựa chọn đáng tin cậy cho mọi công trình:

• Sản xuất trực tiếp tại xưởng – Tối ưu chi phí, chủ động tiến độ: HAHUCO sở hữu nhà máy quy mô lớn tại Hưng Yên, trang bị máy móc hiện đại và đội ngũ kỹ thuật lành nghề. Nhờ sản xuất trực tiếp, không qua trung gian, HAHUCO giúp tối ưu giá thành, kiểm soát chất lượng và đảm bảo giao hàng đúng hẹn.

• Đa dạng chủng loại thang máng cáp – Phù hợp mọi yêu cầu công trình: HAHUCO cung cấp đầy đủ các loại thang máng cáp như máng cáp sơn tĩnh điện, máng cáp mạ kẽm nhúng nóng, mạ kẽm điện phân, thang cáp dạng bậc, thang cáp lưới,… với đầy đủ quy cách kỹ thuật và phụ kiện đi kèm.

• Đảm bảo tiêu chuẩn kỹ thuật – Chất lượng cao, an toàn vận hành: Tất cả sản phẩm của HAHUCO đều được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn như TCVN 10688:2015 và TCVN 9208:2012, đảm bảo tải trọng, độ võng, độ dày vật liệu, khả năng chịu lực, chống ăn mòn và tuổi thọ sử dụng lâu dài.

• Thi công đúng kỹ thuật – An toàn, nhanh chóng, đúng tiến độ: Đội ngũ kỹ sư, công nhân thi công giàu kinh nghiệm của HAHUCO luôn thi công đúng quy trình, đảm bảo tính thẩm mỹ, độ an toàn và hiệu quả cao. Từ việc lắp đặt giá đỡ, tuyến máng, đến việc đi dây, buộc cố định và nối đất đều được thực hiện chuyên nghiệp, khoa học.

• Tư vấn kỹ thuật miễn phí – Đồng hành từ thiết kế đến nghiệm thu: HAHUCO không chỉ cung cấp sản phẩm mà còn hỗ trợ khách hàng từ khâu tư vấn thiết kế, tính toán tải trọng, chọn chủng loại phù hợp, đến hỗ trợ hồ sơ kỹ thuật, bản vẽ layout, giúp tối ưu chi phí và hiệu quả thi công cho dự án.

• Hệ thống giao hàng linh hoạt – Phủ khắp toàn quốc: Với kho hàng và mạng lưới vận chuyển rộng khắp, HAHUCO có thể giao hàng nhanh từ 1 – 3 ngày trên toàn quốc, kể cả các công trình ở vùng sâu vùng xa hoặc yêu cầu tiến độ gấp.

• Bảo hành rõ ràng – Hậu mãi uy tín: HAHUCO cam kết bảo hành chính hãng từ 12 đến 24 tháng cho toàn bộ sản phẩm thang máng cáp. Ngoài ra, đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ bảo trì, khắc phục sự cố sau lắp đặt nếu khách hàng có nhu cầu.

Liên hệ ngay để được tư vấn và nhận báo giá tốt nhất:

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Việc tuân thủ tiêu chuẩn thang máng cáp trong quá trình thiết kế và thi công là điều kiện bắt buộc để đảm bảo độ an toàn, tính ổn định cũng như tuổi thọ của hệ thống điện. Từ lựa chọn vật liệu, cấu tạo, khoảng cách lắp đặt đến quy trình thi công đều phải dựa trên các tiêu chuẩn như TCVN 10688:2015 và TCVN 9208:2012. Bên cạnh đó, lựa chọn đơn vị thi công chuyên nghiệp, cung cấp sản phẩm đúng quy cách, chất lượng như HAHUCO sẽ giúp chủ đầu tư tiết kiệm thời gian, chi phí và giảm thiểu rủi ro kỹ thuật. HAHUCO với kinh nghiệm và năng lực sản xuất trực tiếp, cam kết đáp ứng mọi yêu cầu kỹ thuật và tiến độ gấp rút của công trình. Đảm bảo công trình của bạn vận hành hiệu quả, ổn định và an toàn lâu dài.

Những câu hỏi liên quan:

1. Tiêu chuẩn thang máng cáp là gì?

Tiêu chuẩn thang máng cáp là tập hợp các quy định kỹ thuật về thiết kế, vật liệu, lắp đặt và kiểm tra nhằm đảm bảo hệ thống máng cáp vận hành an toàn, ổn định.

2. Tiêu chuẩn TCVN nào áp dụng cho thang máng cáp?

Thang máng cáp tại Việt Nam áp dụng TCVN 10688:2015 (tương đương IEC 61537:2006) và TCVN 9208:2012 về yêu cầu kỹ thuật và lắp đặt hệ thống.

3. Vật liệu thang máng cáp cần đáp ứng tiêu chuẩn nào?

Vật liệu phải phù hợp môi trường lắp đặt, chống ăn mòn tốt, đạt độ dày từ 0.8mm – 2mm, đảm bảo khả năng chịu lực và cách điện an toàn.

4. Khoảng cách tiêu chuẩn giữa các giá đỡ thang máng cáp là bao nhiêu?

Khoảng cách giữa các giá đỡ thường từ 1.5m đến 2m, tùy thuộc vào tải trọng và loại máng hoặc thang cáp sử dụng.

5. Khi nào cần lắp phụ kiện như cút nối, tê, chữ thập?

Tại các điểm chuyển hướng, rẽ nhánh hoặc kết thúc tuyến cáp, bắt buộc lắp các phụ kiện như cút, tê, chữ thập để đảm bảo tính liên tục và an toàn.

6. Thang máng cáp có yêu cầu tiếp đất không?

Có. Hệ thống phải được tiếp đất đúng chuẩn, nối đất tại đầu – cuối tuyến hoặc định kỳ để đảm bảo an toàn điện và phòng chống rò rỉ dòng điện.

7. Cáp trong thang máng có cần sắp xếp theo quy tắc không?

Cáp cần được sắp xếp gọn gàng, trải một lớp, phân nhóm theo chức năng và cố định bằng dây rút nhựa theo tiêu chuẩn kỹ thuật.

8. Lắp đặt thang máng cáp có cần đảm bảo tính liên tục điện không?

Có. Tất cả các mối nối, cút, tê,... phải được nối đất và đảm bảo tính liên tục điện, đặc biệt tại các vị trí có thiết bị điện quan trọng.

9. Có cần bố trí mái che cho thang máng cáp không?

Tại các vị trí dễ bị bụi, nước hoặc vật rơi vào, phải có mái che, quạt gió, nắp bảo vệ để bảo vệ hệ thống và đảm bảo tuổi thọ.

10. HAHUCO có cung cấp thang máng cáp đạt chuẩn không?

Có. HAHUCO chuyên sản xuất, lắp đặt thang máng cáp đạt tiêu chuẩn TCVN – IEC, giao hàng nhanh, đủ chủng loại và tối ưu chi phí thi công.
