Tiêu chuẩn lắp đặt tủ điện trong nhà máy - Quy định kỹ thuật bắt buộc để vận hành an toàn

I. Vai trò của tủ điện trong hệ thống điện nhà máy

Trong hệ thống điện công nghiệp, tủ điện là hạng mục trung tâm, quyết định khả năng phân phối điện, mức độ an toàn và tính ổn định của toàn bộ nhà máy. Tủ điện không chỉ là nơi tập trung thiết bị đóng cắt mà còn là “bộ não" điều phối, bảo vệ và giám sát hệ thống điện trong suốt quá trình vận hành.

Trung tâm phân phối và điều phối điện năng

Tủ điện giữ vai trò phân phối nguồn điện từ trạm biến áp hoặc nguồn chính đến từng khu vực, dây chuyền và máy móc trong nhà máy. Việc phân chia mạch điện rõ ràng, đúng tải giúp hệ thống hoạt động ổn định, hạn chế quá tải cục bộ và giảm tổn thất điện năng. Khi được thiết kế và lắp đặt đúng chuẩn, tủ điện cho phép kiểm soát tốt từng nhánh tải, dễ dàng cô lập sự cố mà không ảnh hưởng đến toàn bộ dây chuyền sản xuất.

Bảo vệ thiết bị và hệ thống điện

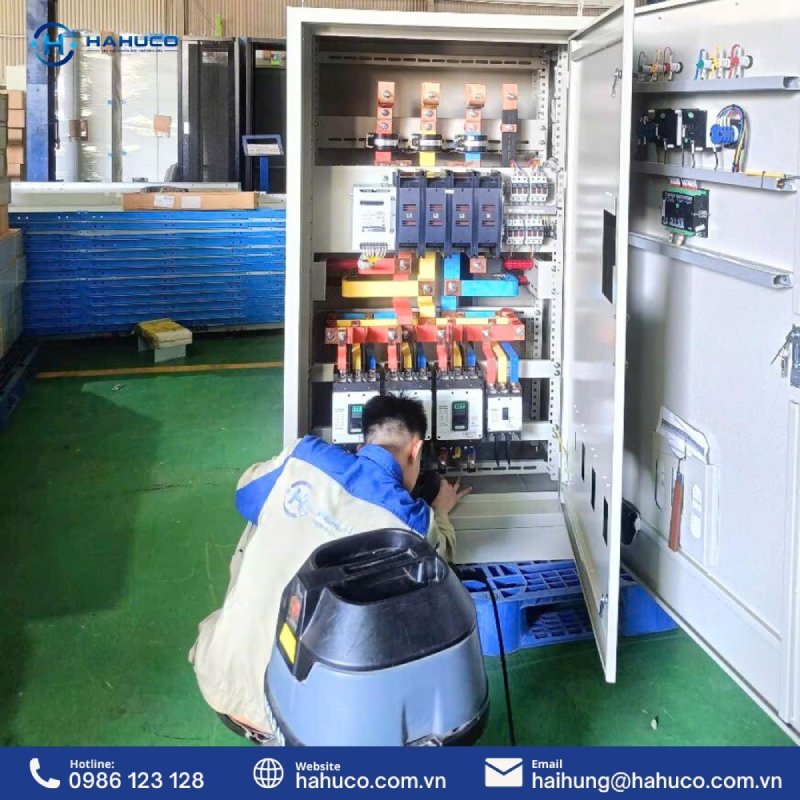

Một vai trò quan trọng khác của tủ điện là bảo vệ thiết bị thông qua các phần tử như CB, MCCB, rơ-le quá tải, rơ-le ngắn mạch và các thiết bị bảo vệ chuyên dụng. Các thiết bị này giúp phát hiện sớm sự cố điện và tự động ngắt mạch khi có tình trạng bất thường. Nhờ đó, máy móc được bảo vệ khỏi hư hỏng nghiêm trọng, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị trong môi trường công nghiệp liên tục vận hành.

Điều khiển và giám sát quá trình sản xuất

Trong các nhà máy hiện đại, tủ điện không chỉ làm nhiệm vụ cấp điện mà còn tích hợp các hệ thống điều khiển như PLC, HMI, biến tần và bộ điều khiển động cơ. Thông qua tủ điện, người vận hành có thể giám sát trạng thái thiết bị, điều chỉnh thông số vận hành và tự động hóa quy trình sản xuất. Điều này giúp tăng năng suất, giảm phụ thuộc vào thao tác thủ công và hạn chế sai sót trong vận hành.

Đảm bảo an toàn cho con người và nhà xưởng

Tủ điện được lắp đặt đúng tiêu chuẩn giúp giảm nguy cơ chạm chập, rò điện và tai nạn điện cho công nhân. Các biện pháp như cách điện, nối đất, bố trí khoảng cách an toàn và che chắn thiết bị đều được thực hiện thông qua thiết kế và lắp đặt tủ điện. Trong môi trường nhà máy có mật độ thiết bị lớn, vai trò này đặc biệt quan trọng nhằm đảm bảo an toàn lao động và tuân thủ quy định pháp luật.

II. Các tiêu chuẩn lắp đặt tủ điện trong nhà máy hiện hành

Việc lắp đặt tủ điện trong nhà máy phải tuân thủ đồng thời các tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam. Đây là cơ sở pháp lý và kỹ thuật nhằm đảm bảo an toàn, tính đồng bộ và khả năng vận hành lâu dài của hệ thống điện công nghiệp.

Tiêu chuẩn lắp đặt tủ điện trong nhà máy - Tiêu chuẩn quốc tế

Các tiêu chuẩn quốc tế được sử dụng rộng rãi trong thiết kế và lắp đặt tủ điện nhà máy, đặc biệt trong các dự án có yếu tố nước ngoài hoặc yêu cầu kỹ thuật cao.

• IEC 60204-1 - An toàn hệ thống điện máy: Tiêu chuẩn này quy định các yêu cầu an toàn đối với hệ thống điện của máy móc công nghiệp, bao gồm bảo vệ chống điện giật, ngắn mạch và quá tải. IEC 60204-1 giúp đảm bảo sự phối hợp an toàn giữa tủ điện và máy móc trong dây chuyền sản xuất.

• IEC 61439 - Thiết kế và chế tạo tủ điện hạ thế: IEC 61439 là tiêu chuẩn cốt lõi cho tủ điện hạ thế, quy định từ thiết kế cơ khí, khả năng chịu dòng, chịu ngắn mạch đến thử nghiệm và lắp ráp. Việc tuân thủ tiêu chuẩn này giúp tủ điện đạt độ tin cậy cao và vận hành ổn định trong môi trường công nghiệp.

• OSHA - Khoảng cách an toàn và không gian thao tác: OSHA tập trung vào an toàn lao động, trong đó có quy định về khoảng cách tối thiểu trước tủ điện, lối đi và không gian thao tác. Các yêu cầu này giúp người vận hành dễ dàng tiếp cận, bảo trì và xử lý sự cố an toàn.

Tiêu chuẩn lắp đặt tủ điện trong nhà máy - Tiêu chuẩn Việt Nam (TCVN, QCVN)

Tại Việt Nam, việc lắp đặt tủ điện nhà máy bắt buộc phải tuân thủ các tiêu chuẩn và quy chuẩn do cơ quan quản lý ban hành.

• TCVN 7447-4-41:2004 - An toàn điện: Tiêu chuẩn này quy định các biện pháp bảo vệ chống điện giật, đặc biệt trong môi trường công nghiệp. Đây là cơ sở quan trọng để thiết kế hệ thống nối đất và bảo vệ con người.

• TCVN 7997:2009 - Bố trí không gian và khoảng cách bảo trì: TCVN 7997 tập trung vào yêu cầu về không gian lắp đặt, khoảng cách thao tác và bảo trì tủ điện. Việc tuân thủ giúp công tác vận hành và sửa chữa diễn ra thuận lợi, an toàn.

• QCVN 01:2020/BCT - Quy chuẩn an toàn điện công nghiệp: Quy chuẩn này mang tính bắt buộc, áp dụng cho toàn bộ hệ thống điện trong nhà máy. QCVN 01:2020/BCT đảm bảo sự thống nhất giữa thiết kế, thi công và vận hành hệ thống điện công nghiệp.

Các tiêu chuẩn IEC và OSHA cung cấp khung kỹ thuật quốc tế, trong khi TCVN và QCVN là căn cứ pháp lý bắt buộc tại Việt Nam. Việc kết hợp cả hai nhóm tiêu chuẩn giúp hệ thống tủ điện nhà máy đạt yêu cầu an toàn, đồng bộ và phù hợp thực tế vận hành.

III. Tiêu chuẩn chiều cao lắp đặt tủ điện trong nhà máy

Chiều cao lắp đặt tủ điện là yếu tố ảnh hưởng trực tiếp đến khả năng thao tác, mức độ an toàn và hiệu quả vận hành. Các quy định về chiều cao được xây dựng dựa trên tiêu chuẩn kỹ thuật và yếu tố ergonomics của người sử dụng.

Chiều cao tổng thể tủ điện

Đối với tủ điện đứng trong nhà máy, chiều cao phổ biến dao động từ 1600 đến 2200 mm. Khoảng chiều cao này cho phép bố trí đầy đủ thiết bị bên trong mà vẫn đảm bảo dễ thao tác. Với tủ treo tường, mép dưới thường cách sàn từ 300 đến 500 mm, trong khi mép trên không vượt quá 2000 mm. Việc tuân thủ giới hạn này giúp tránh ẩm thấp từ sàn và đảm bảo an toàn khi thao tác.

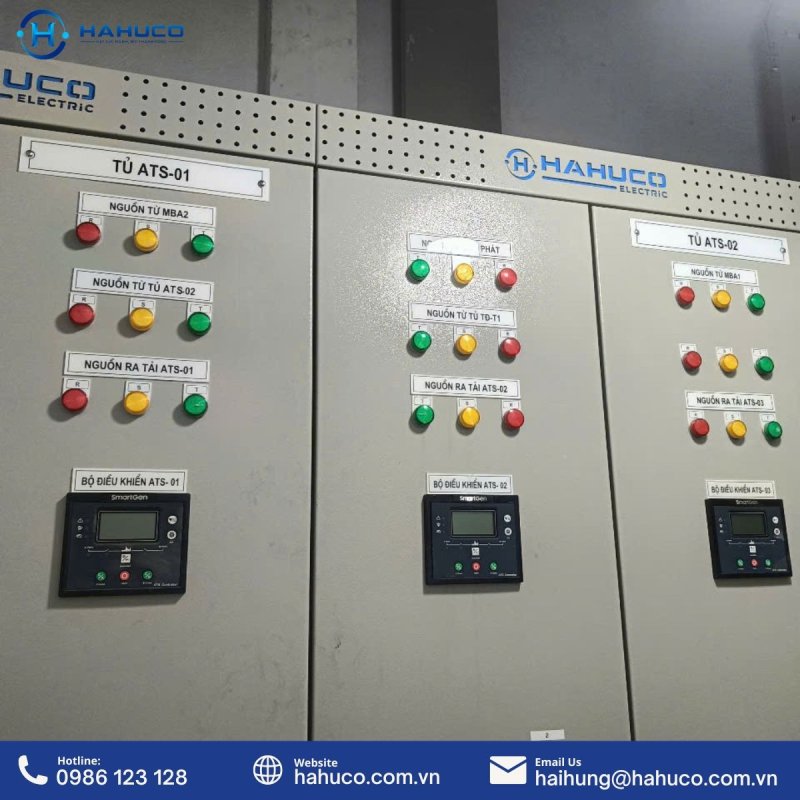

Chiều cao bảng điều khiển và thiết bị thao tác

Bảng điều khiển, HMI và các nút nhấn cần được bố trí trong khoảng từ 1200 đến 1600 mm tính từ mặt sàn. Đây là vùng tầm nhìn và tầm với tự nhiên của người vận hành, giúp thao tác nhanh, chính xác và giảm mệt mỏi. Nếu đặt quá thấp hoặc quá cao, nguy cơ thao tác sai và tai nạn điện sẽ tăng lên.

Chiều cao ổ cắm và thiết bị phụ trợ

Ổ cắm kỹ thuật trong nhà máy thường được lắp ở độ cao từ 800 đến 1200 mm, phù hợp cho việc kết nối thiết bị bảo trì và đo kiểm. Các thiết bị phụ trợ như đèn báo, đồng hồ đo nên đặt ở khoảng 1400 đến 1700 mm để dễ quan sát từ xa. Việc bố trí đúng chiều cao giúp tăng hiệu quả giám sát và giảm thời gian xử lý sự cố.

IV. Tiêu chuẩn vị trí lắp đặt tủ điện trong nhà máy

Bên cạnh chiều cao, vị trí lắp đặt tủ điện quyết định mức độ an toàn, khả năng vận hành và hiệu quả bảo trì của hệ thống điện nhà máy. Việc bố trí đúng vị trí giúp người vận hành thao tác thuận tiện, giảm rủi ro sự cố và kéo dài tuổi thọ thiết bị.

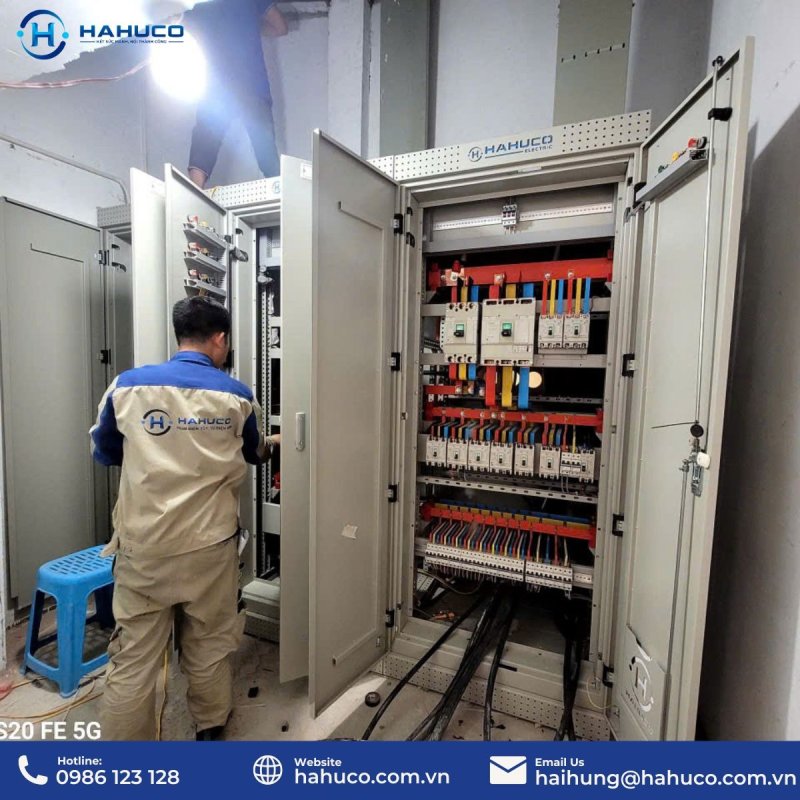

Khoảng cách an toàn khi lắp đặt

Tủ điện trong nhà máy cần được bố trí với khoảng cách an toàn phù hợp để đảm bảo thao tác và bảo trì. Phía trước tủ phải chừa tối thiểu 1,2 m nhằm tạo không gian đứng thao tác, đóng cắt và xử lý sự cố. Nếu tủ có yêu cầu bảo trì mặt sau, khoảng cách phía sau cần đạt từ 0,8 đến 1 m để kỹ thuật viên tiếp cận an toàn. Hai bên tủ nên chừa mỗi bên ít nhất 0,6 m nhằm tránh cản trở lối đi và giảm nguy cơ va chạm khi vận hành. Khoảng cách hợp lý giúp hạn chế tai nạn lao động và đáp ứng yêu cầu của các tiêu chuẩn an toàn điện.

Yêu cầu môi trường lắp đặt

Tủ điện cần được lắp đặt trong môi trường khô ráo, thông thoáng, tránh khu vực có nước, hơi ẩm cao hoặc hóa chất ăn mòn. Nhiệt độ môi trường phù hợp cho tủ điện công nghiệp nằm trong khoảng từ -5°C đến +40°C, theo khuyến nghị của IEC 61439. Độ ẩm không khí cần duy trì dưới 90% và không xảy ra hiện tượng ngưng tụ. Trong môi trường khắc nghiệt, cần bổ sung quạt lọc gió, thông gió cưỡng bức hoặc máy lạnh tủ điện để đảm bảo thiết bị vận hành ổn định và bền bỉ.

Khu vực ưu tiên bố trí tủ điện

Tủ điện nên được bố trí tại các khu vực kỹ thuật như phòng điều khiển trung tâm (MCC room) hoặc hành lang kỹ thuật có lối đi đạt chuẩn. Những vị trí này giúp dễ kiểm soát, hạn chế tác động từ môi trường sản xuất và thuận tiện cho bảo trì. Ngoài ra, việc đặt tủ điện gần tải trọng chính giúp giảm chiều dài cáp, hạn chế sụt áp và tối ưu chi phí đầu tư. Tránh bố trí tủ điện tại khu vực đông người qua lại hoặc gần máy móc có rung động mạnh.

Trong quá trình triển khai hệ thống điện nhà máy, bên cạnh việc tuân thủ tiêu chuẩn lắp đặt tủ điện, nhiều doanh nghiệp vẫn gặp khó khăn khi phân biệt đúng chức năng của từng loại tủ trong hệ thống. Đặc biệt, sự khác nhau giữa tủ phân phối và tủ điều khiển là nội dung thường bị hiểu nhầm, dẫn đến thiết kế chưa tối ưu hoặc lắp đặt chưa đúng mục đích sử dụng. Việc nhận diện rõ vai trò, phạm vi hoạt động và yêu cầu kỹ thuật của từng loại tủ không chỉ giúp hệ thống điện vận hành hiệu quả hơn mà còn đảm bảo tuân thủ tiêu chuẩn an toàn, thuận lợi cho bảo trì và mở rộng về sau.

V. Những sai lầm thường gặp khi lắp đặt tủ điện nhà máy

Trong thực tế thi công, nhiều sự cố và chi phí phát sinh xuất phát từ các lỗi lắp đặt cơ bản. Dưới đây là những sai lầm phổ biến cần tránh khi lắp đặt tủ điện trong nhà máy.

• Lắp tủ quá thấp gây ẩm, bụi, nguy cơ ngập: Việc đặt tủ điện quá thấp so với mặt sàn khiến thiết bị dễ bị bụi bẩn, hơi ẩm xâm nhập và tăng nguy cơ ngập nước khi vệ sinh hoặc mưa lớn. Điều này làm giảm tuổi thọ thiết bị và tiềm ẩn rủi ro chạm chập.

• Lắp quá cao gây khó thao tác, mất an toàn: Tủ điện đặt quá cao khiến công nhân phải với tay hoặc sử dụng thang khi thao tác, làm tăng nguy cơ tai nạn điện. Ngoài ra, việc quan sát đèn báo và đồng hồ đo cũng trở nên khó khăn, ảnh hưởng đến khả năng giám sát.

• Không chừa không gian bảo trì: Nhiều công trình bố trí tủ điện sát tường hoặc sát thiết bị khác, không đủ khoảng trống để mở cửa tủ và thao tác bên trong. Điều này gây khó khăn cho bảo trì, sửa chữa và kéo dài thời gian dừng hệ thống khi xảy ra sự cố.

• Đặt tủ tại khu vực rung động mạnh: Lắp tủ điện gần máy ép, máy dập hoặc thiết bị rung động mạnh làm ảnh hưởng đến các mối nối và linh kiện bên trong. Về lâu dài, rung động liên tục có thể gây lỏng mối nối, giảm độ ổn định và tăng nguy cơ hư hỏng.

VI. HAHUCO - Đơn vị thiết kế, sản xuất và lắp đặt tủ điện nhà máy theo tiêu chuẩn

Trong bối cảnh các nhà máy ngày càng yêu cầu cao về an toàn và hiệu quả vận hành, việc lựa chọn đơn vị cung cấp tủ điện đạt chuẩn là yếu tố then chốt. HAHUCO là đơn vị chuyên thiết kế, sản xuất và lắp đặt tủ điện nhà máy theo tiêu chuẩn IEC và TCVN, đáp ứng yêu cầu kỹ thuật của các dự án công nghiệp hiện đại.

HAHUCO triển khai tủ điện với quy trình thiết kế bài bản, tính toán đầy đủ tải trọng, điều kiện môi trường và không gian lắp đặt thực tế. Toàn bộ vỏ tủ và kết cấu được gia công bằng CNC, đảm bảo kích thước chính xác và độ đồng bộ cao. Việc áp dụng sơn tĩnh điện tự động giúp tủ điện có khả năng chống ăn mòn, phù hợp với môi trường nhà máy.

Một điểm khác biệt của HAHUCO là giải pháp module hóa trong thiết kế và thi công tủ điện. Các module được chuẩn hóa giúp lắp đặt nhanh, đi dây gọn và dễ kiểm tra. Khi cần mở rộng hoặc thay đổi hệ thống, từng module có thể tháo lắp độc lập mà không ảnh hưởng đến toàn bộ tủ. Điều này giúp giảm thời gian dừng máy và tiết kiệm chi phí bảo trì lâu dài.

Bên cạnh tủ điện, HAHUCO còn cung cấp hệ thang máng cáp đồng bộ, đảm bảo tính nhất quán trong toàn bộ hệ thống điện. Từ khâu thiết kế, sản xuất đến thi công và vận hành, HAHUCO đồng hành cùng tổng thầu và chủ đầu tư, mang đến giải pháp tủ điện an toàn, ổn định và phù hợp tiêu chuẩn cho nhà máy.

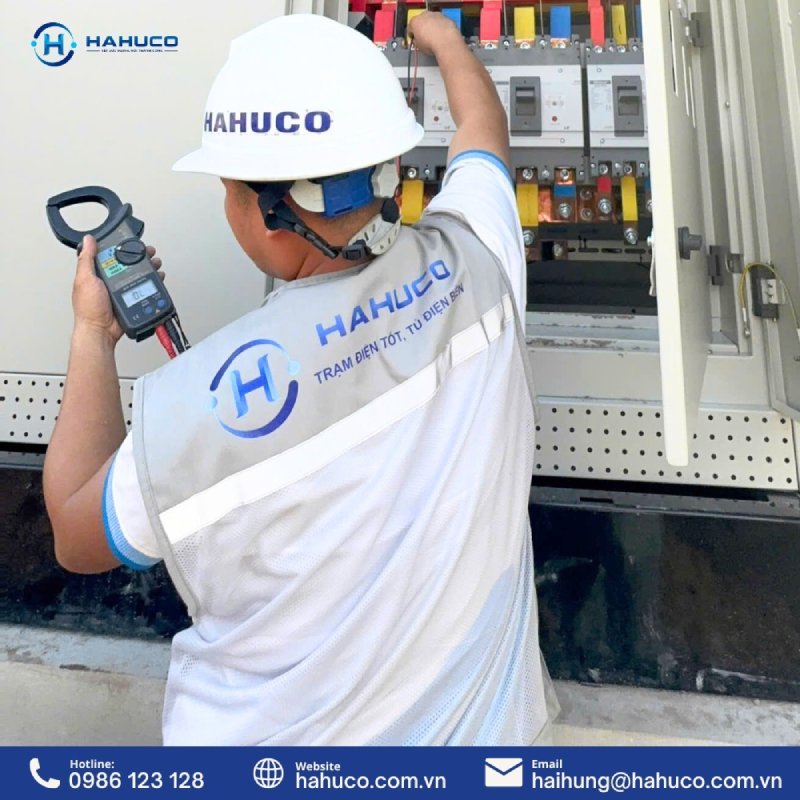

VII. Checklist kiểm tra tiêu chuẩn lắp đặt tủ điện trong nhà máy trước khi nghiệm thu

Trước khi đưa hệ thống điện vào vận hành chính thức, việc kiểm tra và nghiệm thu tủ điện theo đúng tiêu chuẩn lắp đặt tủ điện trong nhà máy là bước bắt buộc nhằm đảm bảo an toàn và tính ổn định lâu dài. Trước hết, cần xác nhận chiều cao lắp đặt của tủ, bảng điều khiển và thiết bị thao tác có đúng dải tiêu chuẩn, thuận tiện cho người vận hành và bảo trì. Tiếp theo, kiểm tra vị trí và khoảng cách an toàn, đảm bảo không gian thao tác phía trước, phía sau và hai bên tủ đáp ứng yêu cầu của IEC, TCVN và OSHA.

Ngoài yếu tố hình học, môi trường lắp đặt cũng cần được đánh giá kỹ lưỡng, bao gồm nhiệt độ, độ ẩm, mức độ bụi bẩn và nguy cơ rung động. Hệ thống nối đất, tiếp địa và bảo vệ chống điện giật phải được đo kiểm và nghiệm thu theo quy chuẩn hiện hành. Cuối cùng, việc đối chiếu bản vẽ thiết kế, sơ đồ nguyên lý với tình trạng lắp đặt thực tế giúp phát hiện sớm các sai lệch kỹ thuật, hạn chế rủi ro trong quá trình vận hành. Checklist nghiệm thu đầy đủ không chỉ đảm bảo tuân thủ tiêu chuẩn mà còn là cơ sở quan trọng để nhà máy vận hành an toàn, hiệu quả và sẵn sàng mở rộng trong tương lai.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Tuân thủ tiêu chuẩn lắp đặt tủ điện trong nhà máy không đơn thuần là đáp ứng yêu cầu pháp lý, mà còn là giải pháp bảo vệ tài sản, con người và hiệu quả sản xuất lâu dài. Một hệ thống tủ điện được thiết kế và lắp đặt đúng chuẩn sẽ giúp nhà máy vận hành ổn định, dễ kiểm soát, giảm thiểu thời gian dừng máy và chi phí bảo trì phát sinh. Trong thực tế, để đạt được điều đó, doanh nghiệp cần lựa chọn đơn vị có năng lực thiết kế, sản xuất, thi công đồng bộ theo tiêu chuẩn IEC và TCVN. Với kinh nghiệm triển khai nhiều dự án điện công nghiệp, HAHUCO mang đến giải pháp tủ điện chuẩn hóa, module hóa, đáp ứng yêu cầu kỹ thuật khắt khe của nhà máy hiện đại. Đây chính là nền tảng để hệ thống điện vận hành an toàn, bền bỉ và sẵn sàng mở rộng trong tương lai.

Những câu hỏi liên quan: Tiêu chuẩn lắp đặt tủ điện trong nhà máy

1. Tiêu chuẩn lắp đặt tủ điện trong nhà máy có bắt buộc áp dụng cho mọi loại nhà máy không?

Tiêu chuẩn lắp đặt tủ điện trong nhà máy là yêu cầu bắt buộc đối với hầu hết các mô hình sản xuất công nghiệp, đặc biệt là nhà máy sử dụng điện hạ thế và trung thế. Việc áp dụng tiêu chuẩn giúp đảm bảo an toàn điện, tuân thủ quy định pháp luật và hạn chế rủi ro sự cố trong quá trình vận hành, bảo trì và mở rộng hệ thống điện.

2. Lắp đặt tủ điện không đúng tiêu chuẩn có thể gây ra những rủi ro gì?

Khi tủ điện không được lắp đặt đúng tiêu chuẩn, nguy cơ chạm chập, rò điện và hư hỏng thiết bị sẽ tăng cao. Ngoài ra, việc bố trí sai chiều cao hoặc vị trí còn gây khó khăn cho thao tác vận hành, bảo trì, làm tăng nguy cơ tai nạn lao động và phát sinh chi phí sửa chữa, dừng máy ngoài kế hoạch.

3. Tiêu chuẩn lắp đặt tủ điện trong nhà máy có ảnh hưởng đến tuổi thọ thiết bị không?

Việc tuân thủ tiêu chuẩn lắp đặt tủ điện trong nhà máy có ảnh hưởng trực tiếp đến tuổi thọ thiết bị điện. Tủ điện được đặt đúng môi trường, khoảng cách và điều kiện thông gió sẽ giúp linh kiện bên trong hoạt động ổn định, hạn chế quá nhiệt, ăn mòn và rung động, từ đó kéo dài thời gian sử dụng và giảm chi phí bảo trì.

4. Có cần điều chỉnh tiêu chuẩn lắp đặt tủ điện theo từng ngành sản xuất không?

Mặc dù khung tiêu chuẩn chung được áp dụng thống nhất, việc lắp đặt tủ điện trong nhà máy vẫn cần điều chỉnh linh hoạt theo đặc thù từng ngành như thực phẩm, hóa chất, cơ khí hoặc điện tử. Các yếu tố như độ ẩm, bụi, hóa chất và rung động sẽ quyết định cấp bảo vệ, vị trí và giải pháp kỹ thuật phù hợp cho từng nhà máy.

5. Khi mở rộng nhà máy, có cần rà soát lại tiêu chuẩn lắp đặt tủ điện không?

Khi nhà máy mở rộng hoặc thay đổi dây chuyền sản xuất, việc rà soát lại tiêu chuẩn lắp đặt tủ điện là cần thiết. Sự thay đổi về tải điện, không gian và môi trường vận hành có thể khiến vị trí lắp đặt cũ không còn phù hợp. Đánh giá lại giúp đảm bảo hệ thống điện tiếp tục vận hành an toàn và ổn định lâu dài.
