Sự khác nhau giữa tủ phân phối và tủ điều khiển - Yếu tố quyết định hiệu quả hệ thống điện

I. Vai trò của tủ điện trong hệ thống điện

Tủ điện là một phần quan trọng trong hệ thống điện sinh hoạt và công nghiệp, đảm bảo việc cấp, phân phối và điều khiển nguồn điện được tiến hành ổn định, an toàn. Sự hiện diện của tủ điện giúp người sử dụng chủ động hơn trong việc kiểm soát hoạt động của thiết bị điện, đồng thời hỗ trợ công tác vận hành và bảo trì một cách thuận tiện.

Đảm bảo an toàn cho con người và thiết bị

Tủ điện giúp hạn chế tối đa các nguy cơ chập mạch, quá tải hoặc rò rỉ điện. Thông qua việc sử dụng các thiết bị bảo vệ như MCB, MCCB, rơ le nhiệt, tủ điện ngăn chặn tình trạng dòng điện bất thường gây hư hại thiết bị. Với người sử dụng, tủ điện giảm thiểu rủi ro tiếp xúc trực tiếp với nguồn điện, đặc biệt ở môi trường có độ ẩm cao hoặc gần khu vực sản xuất. Việc bảo vệ được thiết kế nằm bên trong hệ thống tủ, được che chắn kỹ lưỡng nên an toàn hơn trong quá trình sử dụng, kiểm tra hoặc sửa chữa.

Quản lý và phân phối nguồn điện hiệu quả

Trong các công trình lớn, nhu cầu sử dụng điện được phân bổ tới nhiều khu vực và thiết bị khác nhau. Tủ điện giữ vai trò phân phối hợp lý, đảm bảo nguồn điện được cấp đúng vị trí, đúng tải và đúng thời điểm. Điều này giúp hệ thống vận hành trơn tru, tránh tình trạng quá tải cục bộ và tối ưu mức tiêu thụ điện. Việc phân phối có tổ chức cũng giúp kỹ thuật viên dễ dàng khoanh vùng lỗi nếu xảy ra sự cố, giảm thời gian tìm kiếm nguyên nhân và nâng cao hiệu quả xử lý.

Hỗ trợ vận hành và điều khiển thiết bị

Tủ điện cho phép người sử dụng điều khiển nhiều thiết bị từ một vị trí tập trung, thuận tiện trong việc vận hành bằng tay hoặc tự động. Khi nhu cầu sản xuất thay đổi, các chế độ hoạt động có thể điều chỉnh thông qua tủ điện mà không ảnh hưởng đến toàn bộ hệ thống. Điều này đặc biệt quan trọng trong các dây chuyền đòi hỏi độ chính xác và tính liên tục cao. Tủ điện đóng vai trò như bộ não điều khiển, kết nối giữa con người và thiết bị để đảm bảo duy trì quy trình sản xuất một cách hiệu quả.

Thuận tiện trong mở rộng, bảo trì và nâng cấp

Hệ thống điện cần khả năng linh hoạt theo thời gian, đặc biệt với doanh nghiệp tăng công suất máy móc, mở rộng nhà xưởng hoặc thay đổi dây chuyền. Tủ điện cho phép mở rộng hệ thống mà không phải thay đổi cấu trúc toàn bộ. Việc bảo trì cũng dễ dàng hơn do các thiết bị được sắp xếp khoa học bên trong tủ, giúp kiểm tra nhanh và hạn chế thời gian ngừng hoạt động. Khi cần nâng cấp công nghệ điều khiển bằng PLC, biến tần hoặc thiết bị mới, tủ điện có thể đáp ứng mà không làm ảnh hưởng đến nguồn cung cấp điện chính.

II. Khái niệm tủ phân phối và tủ điều khiển

Trong hệ thống điện công nghiệp và tòa nhà, tủ phân phối và tủ điều khiển đều đóng vai trò quan trọng nhưng chức năng, cấu tạo và vị trí sử dụng lại hoàn toàn khác nhau. Việc hiểu đúng bản chất từng loại tủ không chỉ giúp doanh nghiệp lựa chọn thiết bị phù hợp mà còn đảm bảo an toàn vận hành, tối ưu chi phí đầu tư, hạn chế sự cố điện và nâng cao tuổi thọ hệ thống.

Tủ điều khiển là gì?

Tủ điều khiển là thiết bị trung tâm dùng để điều khiển, giám sát quá trình vận hành các hệ thống, dây chuyền và máy móc công nghiệp. Bên trong tủ điều khiển thường tích hợp PLC, rơ le, contactor, biến tần, module I/O, bộ hiển thị hoặc HMI, giúp xử lý tín hiệu đầu vào - đầu ra theo chương trình được lập trình sẵn. Tủ điều khiển có khả năng nhận dữ liệu từ cảm biến, công tắc hành trình, nút nhấn hoặc hệ thống SCADA, sau đó đưa ra lệnh điều khiển chính xác cho motor, van, bơm hoặc các cơ cấu chấp hành. Điểm nổi bật của tủ điều khiển là tính tự động hóa cao, có thể hoạt động độc lập hoặc liên kết với mạng điều khiển trung tâm, tạo thành hệ sinh thái quản lý điện thông minh. Tủ điều khiển thường được sử dụng rộng rãi trong nhà máy sản xuất tự động hóa, dây chuyền đóng gói, xử lý nước, thang máy, HVAC, trạm bơm và các thiết bị cần giám sát theo thời gian thực. Lợi ích của tủ điều khiển không chỉ ở việc nâng cao độ chính xác vận hành mà còn tối ưu nhân lực, giảm rủi ro vận hành thủ công và tiết kiệm năng lượng thông qua điều khiển logic, lập trình theo nhu cầu thực tế.

Tủ phân phối là gì?

Tủ phân phối là thiết bị dùng để nhận nguồn điện từ trạm biến áp hoặc nguồn tổng, sau đó phân chia thành nhiều nhánh khác nhau để cung cấp cho từng khu vực hoặc từng thiết bị cụ thể. Bên trong tủ phân phối thường chứa MCCB, MCB, thanh cái đồng, thiết bị đóng cắt, bảo vệ, đo lường điện năng, nhằm đảm bảo điện được phân phối ổn định, an toàn và hạn chế quá tải - ngắn mạch. Tủ phân phối không tập trung vào điều khiển tự động mà chủ yếu đóng vai trò chia tải và bảo vệ hệ thống điện khỏi sự cố. Đây là loại tủ xuất hiện trong hầu hết các công trình như nhà máy, trung tâm thương mại, tòa nhà văn phòng, khu công nghiệp, khách sạn, trường học, bệnh viện và mạng điện dân dụng. Việc sử dụng tủ phân phối đúng tiêu chuẩn sẽ giúp quản lý hệ thống điện khoa học, dễ bảo trì, giảm tổn hao điện năng và kéo dài tuổi thọ dây dẫn cũng như thiết bị tiêu thụ điện.

III. Sự khác nhau giữa tủ phân phối và tủ điều khiển

Trong hệ thống điện, tủ phân phối và tủ điều khiển có vai trò riêng, bổ trợ lẫn nhau để đảm bảo vận hành toàn diện. Nhiều công trình thường sử dụng cả hai loại tủ để đáp ứng yêu cầu cung cấp điện và điều khiển thiết bị. Tuy nhiên, mỗi loại tủ có nhiệm vụ, cấu tạo và ứng dụng khác nhau, cần được phân biệt rõ để sử dụng đúng mục đích.

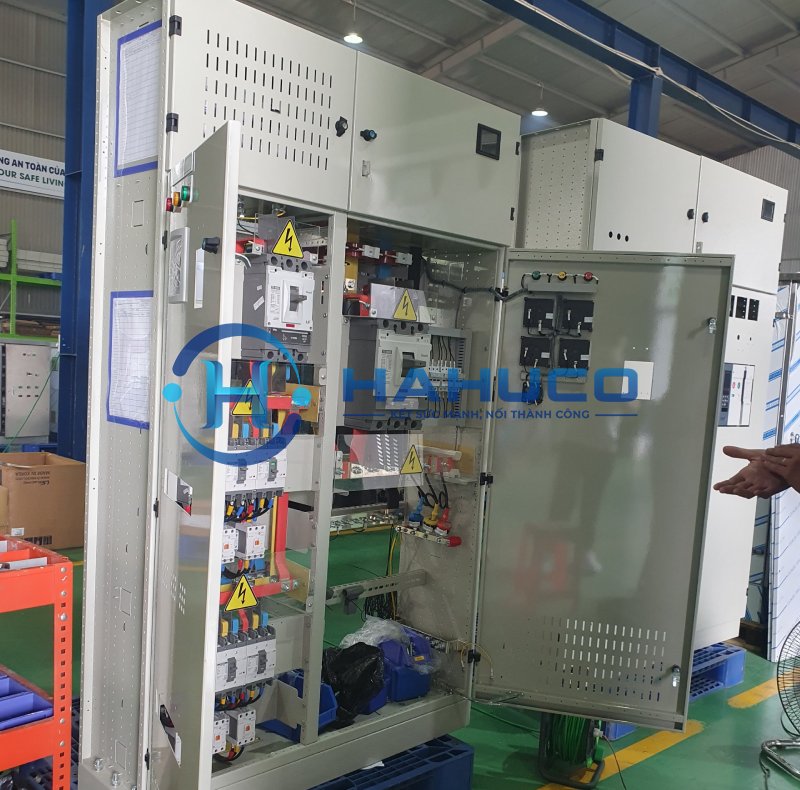

Sự khác nhau giữa tủ phân phối và tủ điều khiển - Sự khác nhau về chức năng

Tủ phân phối có nhiệm vụ nhận nguồn điện tổng và chia thành nhiều nhánh cấp cho các khu vực hoặc thiết bị khác. Nó tập trung vào việc đóng cắt và bảo vệ nguồn theo từng tải cụ thể, đảm bảo an toàn khi sử dụng điện. Ngược lại, tủ điều khiển được sử dụng để điều khiển hoạt động của thiết bị, máy móc hoặc hệ thống tự động hóa. Tủ điều khiển có thể theo dõi, lập trình, phản hồi tín hiệu từ cảm biến và phối hợp nhiều thiết bị vận hành theo quy trình. Tóm lại, tủ phân phối tập trung vào nguồn và cấp điện, trong khi tủ điều khiển tập trung vào logic vận hành và điều khiển.

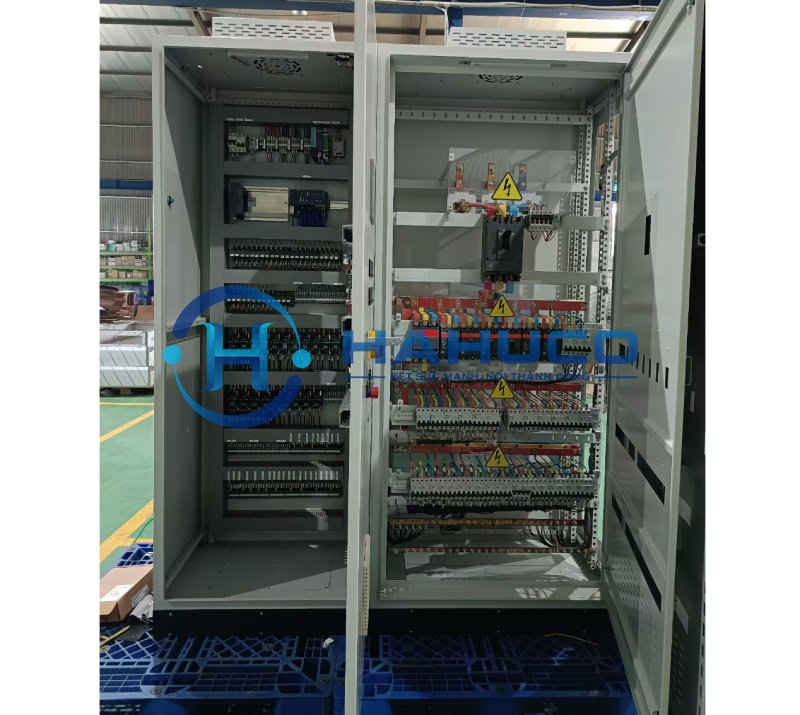

Sự khác biệt về cấu tạo và thành phần

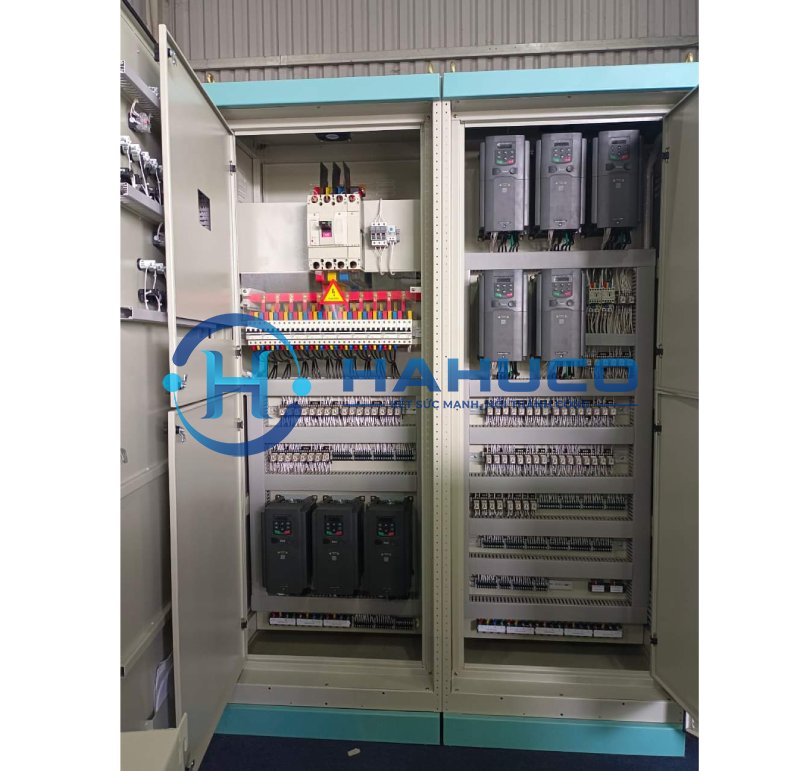

Thành phần của tủ phân phối thường gồm MCB, MCCB, contactor, rơ le nhiệt tùy theo yêu cầu bảo vệ. Trong trường hợp chỉ phân phối mà không cần bảo vệ dòng, tủ có thể chỉ bao gồm MCB hoặc MCCB. Thành phần của tủ điều khiển phức tạp hơn, gồm PLC, biến tần, rơ le thời gian, rơ le trung gian, thiết bị đo lường, công tắc và nút nhấn. Mỗi thành phần đảm nhận một nhiệm vụ liên quan đến nhận tín hiệu, xử lý và điều khiển thiết bị. Đây là lý do cấu trúc tủ điều khiển thường nhiều dây điều khiển, mạch logic và yêu cầu kỹ thuật lắp đặt chính xác hơn.

Sự khác biệt về nguyên lý vận hành

Tủ phân phối vận hành theo nguyên tắc đóng cắt và bảo vệ dựa trên tải. Khi xảy ra quá tải hoặc ngắn mạch, thiết bị bảo vệ sẽ tự động ngắt để tránh sự cố lan rộng. Tủ điều khiển lại hoạt động dựa trên tín hiệu điều khiển, cảm biến hoặc chương trình lập trình sẵn. Tủ có thể điều khiển thiết bị vận hành theo chu kỳ, theo mức nước, áp suất hoặc nhiệt độ. Việc vận hành tủ điều khiển có thể bằng tay hoặc tự động, tùy theo yêu cầu công trình. Đây là điểm tạo nên sự linh hoạt và tính chính xác trong các hệ thống tự động hóa.

Sự khác biệt về vị trí lắp đặt và ứng dụng

Tủ phân phối thường được đặt tại phòng kỹ thuật, tầng kỹ thuật hoặc các vị trí trung tâm để phân chia nguồn ra nhiều khu vực khác nhau. Tủ điều khiển được lắp đặt gần thiết bị hoặc hệ thống cần điều khiển như trạm bơm, dây chuyền sản xuất, xử lý nước thải. Ứng dụng tủ phân phối phổ biến tại nhà xưởng, tòa nhà, nhà kho, khu công nghiệp, nơi yêu cầu chia nguồn điện cho nhiều điểm. Tủ điều khiển phù hợp cho dây chuyền sản xuất tự động, hệ thống bơm, điều áp và quản lý thiết bị theo quy trình cụ thể.

Dựa trên những phân tích về chức năng, cấu tạo và vai trò của từng loại tủ trong hệ thống điện, có thể thấy việc lựa chọn tủ đạt tiêu chuẩn và phù hợp với môi trường vận hành là yếu tố sống còn đối với mọi công trình. Trong số các giải pháp được sử dụng rộng rãi hiện nay, tủ điện sơn tĩnh điện HAHUCO đang trở thành xu hướng nhờ độ bền cao, khả năng chống oxy hóa và bảo vệ thiết bị hiệu quả ngay cả trong điều kiện hoạt động khắc nghiệt. Đây là bước nâng cấp quan trọng giúp doanh nghiệp tối ưu chi phí vận hành và nâng cao tuổi thọ thiết bị theo thời gian, phù hợp với tiêu chuẩn kỹ thuật và yêu cầu thực tế của các dự án công nghiệp và dân dụng.

IV. HAHUCO - Đơn vị tư vấn, sản xuất và lắp đặt tủ bảng điện theo dự án

Với hơn 15 năm kinh nghiệm, HAHUCO là đơn vị tư vấn, thiết kế, sản xuất và lắp đặt tủ bảng điện theo yêu cầu các dự án công nghiệp và dân dụng. HAHUCO chủ động trong toàn bộ quy trình từ khảo sát, tư vấn giải pháp, thiết kế bản vẽ kỹ thuật, sản xuất, kiểm định, lắp đặt đến vận hành bàn giao. Các sản phẩm được sản xuất theo tiêu chuẩn IEC 61439, kết hợp thiết bị đến từ những thương hiệu uy tín, đảm bảo chất lượng và độ bền trong môi trường hoạt động khác nhau.

HAHUCO có dây chuyền sản xuất G7 với khả năng cắt, đột, gấp chính xác, đảm bảo kết cấu tủ vững chắc và thẩm mỹ. Mỗi sản phẩm đều trải qua kiểm định nghiêm ngặt trước khi xuất xưởng, giúp đảm bảo tính an toàn, hiệu quả và ổn định khi đưa vào sử dụng. Đội ngũ kỹ thuật có kinh nghiệm thực tế là yếu tố giúp HAHUCO tư vấn đúng nhu cầu, thiết kế tối ưu, hạn chế phát sinh chi phí, rút ngắn tiến độ nhưng vẫn đảm bảo yêu cầu kỹ thuật.

HAHUCO cung cấp đa dạng các loại tủ như MSB, MDB, ATS, tủ bơm, tủ điều khiển, tủ phòng kỹ thuật, đáp ứng tiêu chuẩn vận hành trong nhiều lĩnh vực. Không chỉ sản xuất, HAHUCO còn triển khai lắp đặt, kết nối, kiểm tra và hướng dẫn vận hành trực tiếp tại công trình. Cam kết của HAHUCO là bàn giao đúng thời hạn, hỗ trợ kỹ thuật 24/7, bảo hành dài hạn và thay thế linh kiện nhanh chóng nhằm đảm bảo hoạt động liên tục của hệ thống điện.

Nếu bạn đang tìm một đơn vị có kinh nghiệm, quy trình rõ ràng và cam kết chất lượng trong sản xuất và lắp đặt tủ điện theo dự án, HAHUCO là lựa chọn phù hợp để đảm bảo an toàn, ổn định và hiệu quả cho hệ thống điện của công trình. Bạn có thể liên hệ để được tư vấn và nhận báo giá theo nhu cầu thực tế của dự án.

Dịch vụ sản xuất và lắp đặt tủ bảng điện theo dự án tại nhiều khu vực trên toàn quốc

Nhu cầu sử dụng tủ bảng điện cho nhà máy sản xuất, cơ khí, thực phẩm, xử lý nước, hạ tầng kỹ thuật, tòa nhà thương mại, khách sạn và các công trình dân dụng đang ngày càng tăng. HAHUCO triển khai dịch vụ tư vấn, thiết kế, sản xuất, lắp đặt tủ phân phối và tủ điều khiển theo yêu cầu dự án tại nhiều khu vực trên cả nước, đáp ứng tiêu chuẩn kỹ thuật từng hạng mục và điều kiện vận hành đặc thù của công trình. Với khả năng sản xuất linh hoạt theo bản vẽ, tùy chỉnh kích thước, cấu hình thiết bị và phương án lắp đặt, HAHUCO cam kết mang đến giải pháp phù hợp từng quy mô, từ công trình nhỏ đến hệ thống công nghiệp trọng điểm. Quy trình triển khai được tối ưu để đảm bảo tiến độ, giảm ảnh hưởng đến hoạt động của khách hàng, đồng thời hỗ trợ khảo sát hiện trường, kết nối hệ thống, cấu hình vận hành và bàn giao theo yêu cầu thực tế.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Trong bài viết trên, HAHUCO đã nêu ra sự khác nhau giữa tủ phân phối và tủ điều khiển. Việc lựa chọn đúng loại tủ điện phù hợp với yêu cầu vận hành, dù là tủ phân phối hay tủ điều khiển là yếu tố then chốt giúp doanh nghiệp đảm bảo an toàn, giảm thiểu sự cố và tối ưu chi phí trong suốt vòng đời hệ thống. Một đơn vị có năng lực tư vấn chuyên sâu, quy trình sản xuất chuẩn kỹ thuật và kinh nghiệm triển khai thực tế sẽ giúp doanh nghiệp giảm rủi ro và tăng hiệu quả đầu tư. HAHUCO với hơn 15 năm kinh nghiệm sản xuất và lắp đặt tủ bảng điện theo dự án, tuân thủ tiêu chuẩn IEC 61439, dây chuyền G7 hiện đại và quy trình kiểm định nghiêm ngặt, đã trở thành lựa chọn tin cậy của nhiều công trình. Tư vấn - Thiết kế - Thi công - Nghiệm thu - Bảo hành trọn gói, HAHUCO cam kết đồng hành để hệ thống điện của bạn vận hành ổn định, an toàn và đúng tiến độ.

Những câu hỏi liên quan: Sự khác nhau giữa tủ phân phối và tủ điều khiển

1. Tại sao việc phân biệt tủ phân phối và tủ điều khiển lại quan trọng khi triển khai dự án điện?

Việc phân biệt rõ giúp lựa chọn đúng chức năng, bảo đảm an toàn điện, phù hợp mục đích, tránh lãng phí chi phí đầu tư và tối ưu hoạt động của nhà máy, tòa nhà, công trình công nghiệp. Đặc biệt với các dự án tại khu công nghiệp, dây chuyền tự động hóa và hạ tầng thương mại, lựa chọn sai gây ảnh hưởng vận hành và giảm tuổi thọ thiết bị.

2. Tủ điều khiển có thể thay thế tủ phân phối trong hệ thống điện hay không?

Không nên thay thế vì tủ điều khiển không được thiết kế để chia tải, bảo vệ và cấp điện theo từng nhánh như tủ phân phối. Mỗi tủ đảm nhiệm vai trò riêng, phối hợp với nhau nhằm đảm bảo hệ thống vận hành ổn định. Thay thế sai gây quá tải, giảm an toàn và tăng rủi ro cháy nổ cho công trình.

3. Doanh nghiệp nên chọn tủ phân phối hay tủ điều khiển cho các công trình thương mại và dịch vụ?

Đối với tòa nhà, khách sạn, trung tâm thương mại hoặc khu phức hợp dịch vụ, cần dùng cả tủ phân phối để cấp điện theo tầng, khu chức năng và tủ điều khiển để quản lý thiết bị như bơm nước, HVAC, camera, đóng cắt chiếu sáng. Sự kết hợp linh hoạt giúp tối ưu vận hành và tiết kiệm năng lượng.

4. Tủ phân phối và tủ điều khiển có yêu cầu tiêu chuẩn lắp đặt khác nhau không?

Có. Tủ phân phối yêu cầu ưu tiên an toàn, chống cháy, chống chập và bảo vệ dòng tải; trong khi tủ điều khiển yêu cầu chính xác tín hiệu, chống nhiễu và khả năng giao tiếp thiết bị. Tùy khu vực lắp đặt như nhà xưởng, dây chuyền sản xuất, hầm kỹ thuật hay ngoài trời, tiêu chuẩn sẽ thay đổi phù hợp.

5. Chi phí đầu tư tủ phân phối và tủ điều khiển khác nhau như thế nào?

Chi phí khác nhau tùy chức năng và cấu hình thiết bị. Tủ điều khiển thường có chi phí cao hơn do tích hợp PLC, cảm biến, bộ điều khiển và giao tiếp dữ liệu. Với các dự án có quy mô lớn và yêu cầu tự động hóa, việc đầu tư phù hợp giúp tiết kiệm chi phí bảo trì, giảm lỗi và tăng hiệu suất vận hành dài hạn.
