Kích thước thang máng cáp - Thông số tiêu chuẩn và phân loại chi tiết

I. Thang máng cáp là gì?

Thang máng cáp là hệ thống hỗ trợ việc sắp xếp, bảo vệ và dẫn hướng các loại dây điện, dây cáp động lực, dây tín hiệu trong các công trình dân dụng và công nghiệp. Hệ thống này bao gồm thang cáp, máng cáp và khay cáp, được thiết kế để cố định dây cáp một cách khoa học, đảm bảo dễ dàng thi công, bảo trì và thay thế khi cần. Thang máng cáp thường được ứng dụng trong các nhà máy, xưởng sản xuất, chung cư, tòa nhà cao tầng và trung tâm thương mại. Với thiết kế gọn nhẹ, dễ lắp đặt, kết hợp đa dạng phụ kiện, hệ thống này giúp tối ưu không gian, tăng tính thẩm mỹ và độ an toàn cho hệ thống điện. Ngoài ra, việc sử dụng đúng loại và đúng kích thước thang máng cáp còn giúp tiết kiệm chi phí vật tư và thời gian thi công đáng kể.

II. Lợi ích khi sử dụng thang máng cáp đúng kích thước

Việc lựa chọn đúng kích thước thang máng cáp là yếu tố then chốt giúp đảm bảo hiệu quả sử dụng, an toàn kỹ thuật và tiết kiệm chi phí trong quá trình thi công điện. Dưới đây là các lợi ích nổi bật khi sử dụng thang máng cáp đúng kích thước:

1. Sử dụng thang máng cáp đúng kích thước giúp tăng độ an toàn cho hệ thống dây cáp điện

Sử dụng thang máng cáp đúng kích thước giúp sắp xếp dây cáp gọn gàng, tránh tình trạng chồng chéo hoặc ép sát nhau gây nóng dây, hở điện hoặc cháy nổ. Kích thước phù hợp sẽ đảm bảo khả năng thoát nhiệt hiệu quả, giảm thiểu nguy cơ chập cháy. Đồng thời, các cạnh và bề mặt được thiết kế phù hợp sẽ hạn chế rủi ro trầy xước, rách vỏ dây dẫn – nguyên nhân phổ biến gây mất an toàn trong vận hành hệ thống điện.

2. Tối ưu hóa không gian lắp đặt

Khi chọn đúng kích thước, hệ thống thang máng cáp sẽ vừa vặn với không gian thi công, không chiếm diện tích dư thừa nhưng vẫn đảm bảo chứa đủ số lượng dây cần thiết. Điều này rất quan trọng trong các công trình có yêu cầu cao về tiết kiệm không gian như phòng kỹ thuật, trần giả, hoặc hành lang kỹ thuật. Việc bố trí hợp lý giúp hệ thống điện không ảnh hưởng đến các khu vực chức năng khác trong công trình.

3. Tiết kiệm chi phí vật tư

Thang máng cáp đúng kích thước giúp giảm thiểu lãng phí nguyên vật liệu khi không phải cắt, nối hay thay đổi cấu trúc trong quá trình thi công. Việc xác định đúng kích thước cũng giúp tính toán chính xác khối lượng cần dùng, từ đó tối ưu chi phí mua sắm và dự trù ngân sách cho công trình. Ngược lại, nếu kích thước không đúng, việc dư hoặc thiếu vật liệu sẽ gây đội chi phí không cần thiết.

4. Đẩy nhanh tiến độ thi công

Kích thước tiêu chuẩn, phù hợp giúp đội ngũ kỹ thuật dễ dàng lắp đặt mà không cần điều chỉnh lại vật liệu hoặc thay đổi phương án thiết kế ban đầu. Các phụ kiện đi kèm như khớp chữ T, chữ L, co lên, co xuống... cũng được đồng bộ theo kích thước tiêu chuẩn, giúp việc lắp ghép nhanh chóng, chính xác. Điều này góp phần rút ngắn thời gian thi công, đảm bảo tiến độ của toàn bộ công trình.

5. Dễ dàng trong công tác bảo trì và nâng cấp

Hệ thống thang máng cáp được thiết kế đúng kích thước sẽ giúp việc tháo lắp, kiểm tra hay thay thế dây dẫn diễn ra thuận tiện và nhanh chóng. Khi có nhu cầu nâng cấp công suất hoặc thay đổi thiết kế điện, hệ thống thang máng cáp tiêu chuẩn sẽ tạo điều kiện thuận lợi cho việc bổ sung dây mà không cần tháo dỡ toàn bộ. Nhờ vậy, doanh nghiệp hoặc đơn vị quản lý công trình sẽ tiết kiệm được chi phí và thời gian trong suốt quá trình vận hành.

III. Các loại vật liệu sản xuất thang máng cáp

Vật liệu sản xuất ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực và mức độ chống ăn mòn của thang máng cáp. Tuỳ theo môi trường sử dụng mà chọn loại vật liệu phù hợp. Dưới đây là bốn loại vật liệu phổ biến hiện nay:

1. Tháng máng cáp sơn tĩnh điện

Thang máng cáp sơn tĩnh điện được làm từ tôn cán nguội, bề mặt được xử lý bằng công nghệ sơn tĩnh điện giúp tăng độ bền và tính thẩm mỹ. Loại này thường được dùng trong nhà, môi trường khô ráo và không có tác nhân ăn mòn mạnh. Sơn tĩnh điện có khả năng chống oxy hóa, chống trầy xước nhẹ và cách điện tốt. Ngoài ra, người dùng có thể chọn nhiều màu sơn khác nhau như trắng, ghi, cam để phù hợp với không gian lắp đặt. Mặc dù có thể dùng ngoài trời nếu sơn loại chịu nắng mưa, nhưng về lâu dài không bền bằng vật liệu kim loại mạ.

2. Tháng máng cáp mạ kẽm điện phân

Loại thang máng cáp mạ kẽm điện phân được sản xuất bằng cách phủ một lớp kẽm mỏng lên bề mặt kim loại để tăng khả năng chống gỉ. Phù hợp cho môi trường ngoài trời có độ ẩm trung bình, không quá khắc nghiệt. Ưu điểm là giá thành hợp lý, bề mặt sáng, thẩm mỹ và dễ thi công. Tuy nhiên, do lớp kẽm mỏng nên tuổi thọ thấp hơn so với loại mạ kẽm nhúng nóng. Mạ điện phân được ứng dụng nhiều trong hệ thống điện dân dụng, công trình công nghiệp nhẹ và khu vực bán ngoài trời.

3. Tháng máng cáp mạ kẽm nhúng nóng

Đây là loại vật liệu bền nhất trong các dòng sản phẩm thang máng cáp, phù hợp cho công trình lắp đặt ngoài trời hoặc môi trường ăn mòn cao như ven biển, nhà máy hóa chất, trạm điện ngoài trời. Với lớp mạ kẽm dày được phủ đều trên toàn bộ bề mặt, thang máng cáp mạ kẽm nhúng nóng có khả năng chống oxy hóa và chịu được thời tiết khắc nghiệt trong thời gian dài. Loại này có tuổi thọ cao, ít phải bảo trì, tuy giá thành cao hơn nhưng hoàn toàn xứng đáng cho các dự án cần độ bền lâu dài.

4. Tháng máng cáp inox

Thang máng cáp inox thường sử dụng các loại inox 201, 304 hoặc 316 tùy mục đích sử dụng. Inox 304 và 316 có khả năng chống gỉ cao, chịu được axit, hóa chất và môi trường muối biển nên phù hợp với công trình cao cấp hoặc trong các nhà máy yêu cầu vệ sinh cao như dược phẩm, thực phẩm, bệnh viện. Inox 201 thường dùng trong nhà do giá thành rẻ hơn. Ưu điểm nổi bật của inox là độ bền vượt trội, không cần sơn hay mạ, đồng thời đảm bảo vệ sinh và tính thẩm mỹ cho công trình.

IV. Kích thước thang máng cáp tiêu chuẩn hiện nay

Trong các hệ thống cơ điện của công trình, việc lựa chọn đúng kích thước thang máng cáp không chỉ giúp tiết kiệm chi phí mà còn đảm bảo an toàn, thuận tiện khi thi công và vận hành. Dưới đây là thông tin chi tiết về kích thước tiêu chuẩn của từng loại: thang cáp, máng cáp và khay cáp.

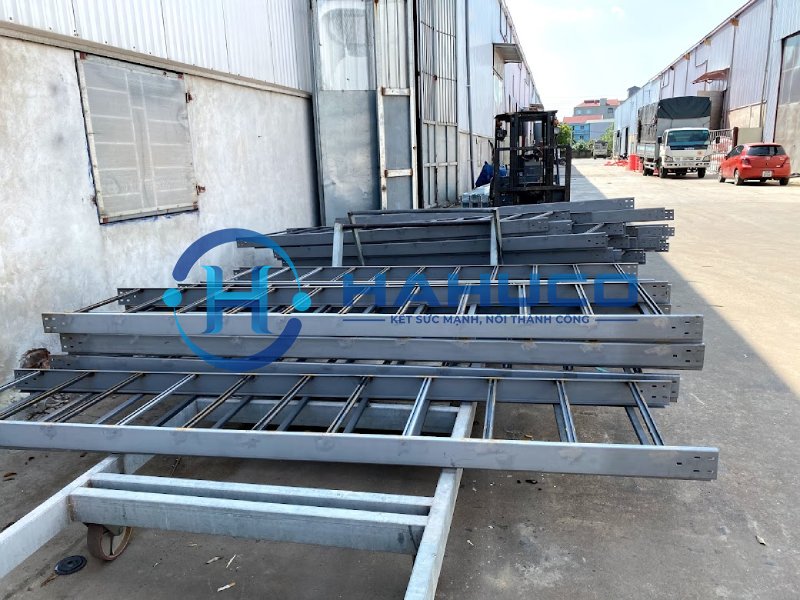

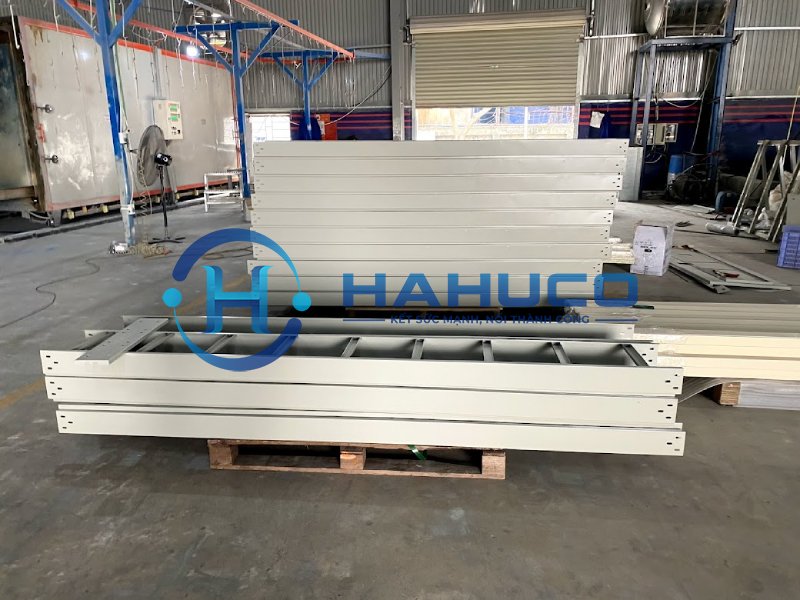

1. Kích thước thang máng cáp - Kích thước tiêu chuẩn của thang cáp (Cable Ladder)

Thang cáp thường dùng để đi dây động lực trong nhà máy, khu công nghiệp, cao ốc nhờ vào thiết kế chắc khỏe, thoáng giúp tản nhiệt hiệu quả. Các kích thước tiêu chuẩn gồm:

• Chiều dài: 2.5m – 3.0m/cây

• Chiều rộng: 200mm – 1500mm

• Chiều cao: 50mm – 200mm

• Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm

• Vật liệu: Tôn cán nguội sơn tĩnh điện, mạ kẽm điện phân, mạ nhúng nóng, inox 201/304

• Màu sắc phổ biến: Trắng, ghi, cam hoặc màu vật liệu

Các chi tiết cấu thành hệ thống thang cáp:

• Thang cáp

• Khớp chữ T thang cáp

• Khớp chữ thập thang cáp

• Khớp chữ L thang cáp

• Co lên thang cáp

• Co xuống thang cáp

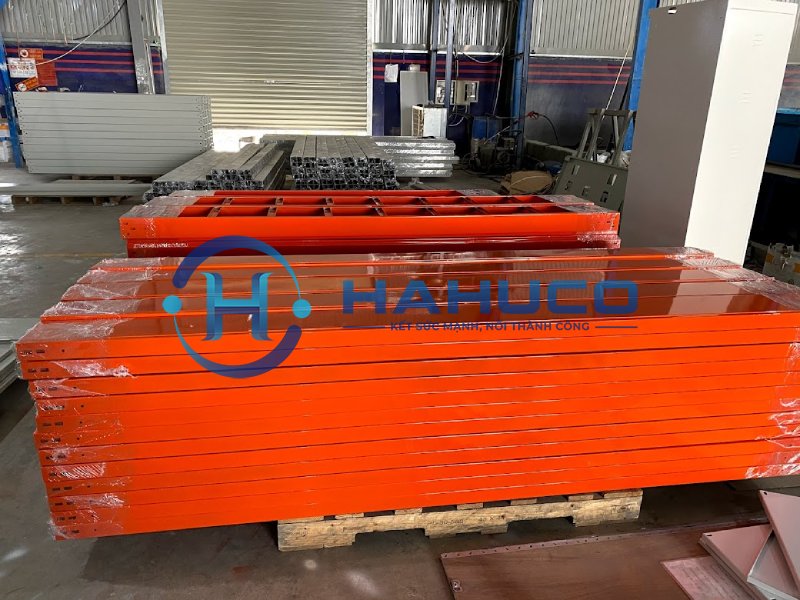

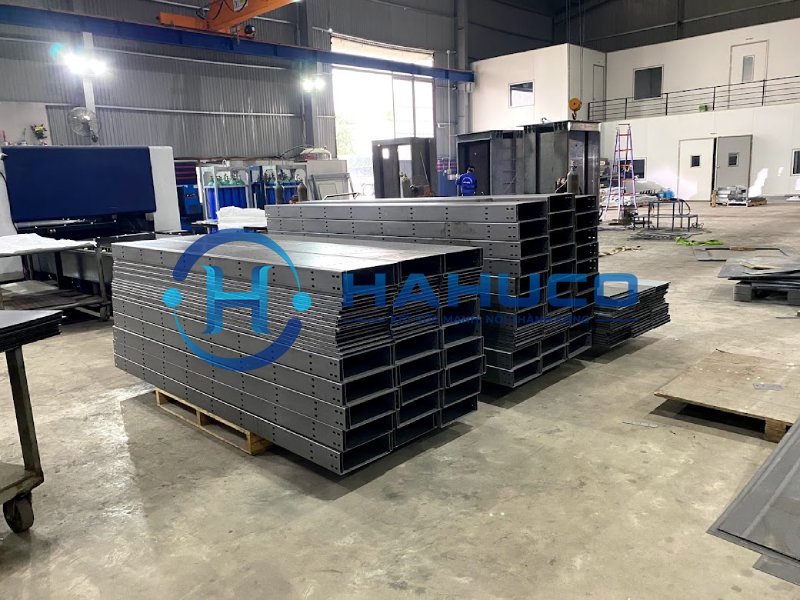

2. Kích thước tiêu chuẩn của máng cáp (Trunking)

Máng cáp thích hợp cho việc đi dây tín hiệu, dây có tiết diện nhỏ trong các trục nhánh hoặc khu vực nội thất. Thông số tiêu chuẩn gồm:

• Chiều dài: 2.5m – 3.0m/cây

• Chiều rộng: 50mm – 800mm

• Chiều cao: 40mm – 200mm

• Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm

• Vật liệu: Tôn cán nguội sơn tĩnh điện, mạ kẽm, mạ nhúng nóng, inox 201/304

• Màu sắc phổ biến: Trắng, xám, cam hoặc màu nguyên vật liệu

Các chi tiết cấu thành hệ thống máng cáp:

• Máng cáp

• Khớp chữ T máng cáp

• Khớp chữ thập máng cáp

• Khớp chữ L máng cáp

• Co lên máng cáp

• Co xuống máng cáp

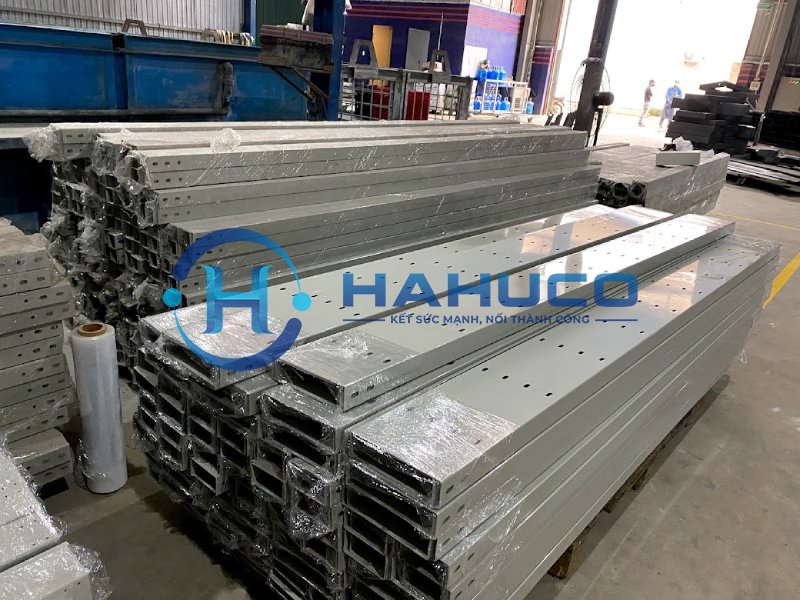

3. Kích thước tiêu chuẩn của khay cáp (Cable Tray)

Khay cáp chuyên dùng để đi dây điện động lực, dây điều khiển trong nhà máy, chung cư. Kích thước chuẩn gồm:

• Chiều dài: 2.4m – 3.0m/cây

• Chiều rộng: 50mm – 800mm

• Chiều cao: 40mm – 200mm

• Độ dày vật liệu: 0.8mm – 2.5mm

• Vật liệu: Tôn đen sơn tĩnh điện, mạ kẽm, mạ nhúng nóng, inox

• Màu sắc phổ biến: Trắng, xám, cam hoặc màu nguyên liệu

Các chi tiết cấu thành hệ thống khay cáp

• Khay cáp:

• Khớp chữ T khay cáp

• Khớp chữ thập khay cáp

• Khớp chữ L khay cáp

• Co lên khay cáp

• Co xuống khay cáp

V. Cách lựa chọn kích thước thang máng cáp phù hợp với từng loại công trình

Việc lựa chọn kích thước thang máng cáp không chỉ liên quan đến yếu tố kỹ thuật mà còn ảnh hưởng đến hiệu quả thi công, độ bền của hệ thống và sự an toàn trong vận hành. Để đảm bảo lắp đặt hiệu quả, tiết kiệm chi phí và phù hợp với từng loại công trình, cần đánh giá rõ các yếu tố kỹ thuật và đặc thù thực tế như loại công trình, không gian lắp đặt, số lượng và chủng loại dây dẫn.

1. Lựa chọn kích thước thang máng cáp phù hợp bằng cách xác định số lượng và kích thước dây dẫn

Đây là bước quan trọng đầu tiên. Bạn cần thống kê số lượng dây điện hoặc cáp mạng, camera, điều khiển… cần bố trí trong hệ thống. Đồng thời, đo kích thước ngoài (đường kính) của từng loại dây. Tổng tiết diện dây sẽ giúp bạn xác định chiều rộng và chiều cao tối thiểu của thang máng cáp để đảm bảo không bị quá tải, nghẽn hoặc gây nóng dây trong quá trình sử dụng.

2. Tính toán bán kính uốn cong và chiều dài hệ thống

Đối với các loại dây tín hiệu và cáp điện lực, khi lắp đặt trên các đoạn cong, cần đảm bảo bán kính cong tối thiểu để dây không bị gãy hoặc ảnh hưởng đến khả năng truyền tín hiệu. Do đó, hệ thống thang máng cáp cần có kích thước và kết cấu phù hợp với thiết kế mặt bằng, tránh các khúc cua quá gắt hoặc đoạn chuyển hướng không có phụ kiện hỗ trợ.

3. Tính toán tổng trọng lượng tải của dây dẫn

Khi xác định được tổng khối lượng dây dẫn, cần đảm bảo thang máng cáp có độ dày và độ bền đủ lớn để chịu tải mà không bị võng, cong hay gãy. Đặc biệt với các hệ thống dây điện công nghiệp, dây cáp trung – cao thế, nên chọn máng cáp có độ dày từ 1.5mm trở lên và có khả năng chịu lực tốt. Cần tính thêm hệ số an toàn khi lựa chọn kích thước.

4. Cân nhắc theo không gian lắp đặt thực tế

Mỗi công trình có không gian lắp đặt khác nhau: âm trần, nổi trần, trong nhà, ngoài trời, khu công nghiệp, tòa nhà văn phòng… Với không gian hạn chế, bạn cần chọn thang máng cáp có chiều cao vừa đủ nhưng chiều rộng lớn hơn để đảm bảo diện tích chứa dây. Với không gian rộng, có thể ưu tiên hệ thống dễ bảo trì, tháo lắp.

5. Chọn kích thước thang máng cáp theo loại công trình cụ thể

• Nhà máy, khu công nghiệp: nên sử dụng thang cáp hoặc máng cáp kích thước lớn, từ 200x100mm trở lên, độ dày từ 1.5–2mm.

• Tòa nhà cao tầng, văn phòng: sử dụng máng cáp nhỏ gọn 100x50mm hoặc 150x75mm, bố trí gọn trong trần kỹ thuật.

• Trường học, bệnh viện: ưu tiên khay cáp mạ kẽm nhúng nóng hoặc inox chống ăn mòn, kích thước trung bình từ 150x50mm.

• Khu dân cư, nhà ở: chỉ cần khay cáp nhỏ từ 75x50mm, đảm bảo tính thẩm mỹ, nhẹ, dễ thi công.

Việc lựa chọn đúng kích thước thang máng cáp giúp đảm bảo an toàn điện, giảm thiểu sự cố, tối ưu hóa hệ thống và giảm chi phí bảo trì. Nên phối hợp với đơn vị sản xuất và thiết kế uy tín để được tư vấn giải pháp phù hợp nhất với từng loại công trình.

VI. HAHUCO – Đơn vị cung cấp thang máng cáp đúng kích thước, đúng tiến độ

Công ty Cổ phần HAHUCO Việt Nam là một trong những đơn vị hàng đầu trong lĩnh vực sản xuất và cung cấp thang máng cáp theo đúng tiêu chuẩn và kích thước yêu cầu. Với kinh nghiệm thực tiễn phong phú và hệ thống nhà xưởng hiện đại, HAHUCO đáp ứng nhanh chóng mọi nhu cầu từ khách hàng cá nhân đến doanh nghiệp lớn.

Ưu điểm khi chọn thang máng cáp tại HAHUCO:

• Đa dạng kích thước: Sản xuất đầy đủ các loại thang cáp, máng cáp, khay cáp với chiều rộng từ 50mm đến 1000mm, chiều cao từ 25mm đến 200mm, độ dày từ 0.8mm đến 2.0mm.

• Linh hoạt tùy chỉnh: Cung cấp sản phẩm theo bản vẽ hoặc yêu cầu riêng, phù hợp với từng dự án cụ thể như khu công nghiệp, nhà máy, chung cư, trung tâm thương mại, công trình dân dụng.

• Chất lượng đạt chuẩn: Sử dụng các vật liệu như sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, inox SUS 201/304… theo đúng tiêu chuẩn ISO, chống rỉ sét và chịu tải tốt.

• Tiến độ nhanh, hỗ trợ vận chuyển: Có sẵn nhiều mẫu mã tại kho, sản xuất nhanh, giao hàng đúng hẹn, hỗ trợ vận chuyển tới tận chân công trình.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư và nhân viên kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn lựa chọn kích thước phù hợp với bản vẽ, sơ đồ điện và đặc thù công trình.

• Giá cả cạnh tranh: Chính sách giá linh hoạt, chiết khấu hấp dẫn cho đại lý và đơn vị thi công.

• Bảo hành và hậu mãi đầy đủ: Hỗ trợ kỹ thuật sau lắp đặt, bảo hành sản phẩm lỗi kỹ thuật và thay thế linh kiện kịp thời.
