Checklist lắp đặt thang máng cáp cho công trình - Hướng dẫn chuẩn chi tiết

I. Checklist lắp đặt thang máng cáp cho công trình

Checklist lắp đặt thang máng cáp giúp kiểm soát toàn bộ quá trình thi công, hạn chế sai sót và đảm bảo hệ thống điện đạt chuẩn ngay từ đầu. Dưới đây là checklist đầy đủ, bám sát thực tế công trình.

Checklist lắp đặt thang máng cáp cho công trình - Kiểm tra bản vẽ và xác định lộ trình thi công

Trước khi thi công, cần rà soát bản vẽ shop drawing, xác định chính xác vị trí bố trí thang máng cáp và các điểm giao cắt với hệ thống PCCC, HVAC hoặc đường ống kỹ thuật khác. Việc xác định lộ trình cần ưu tiên chạy song song tường hoặc trần để tối ưu không gian và hạn chế giao chéo. Khoảng cách giữa các thanh treo không vượt quá 1,5m, đồng thời phải tính toán tải trọng dây cáp để chọn đúng loại máng, đúng độ dày và đúng chủng loại bề mặt hoàn thiện. Giai đoạn này giúp chủ đầu tư và đội thi công thống nhất phương án, giảm điều chỉnh phát sinh trong quá trình lắp đặt.

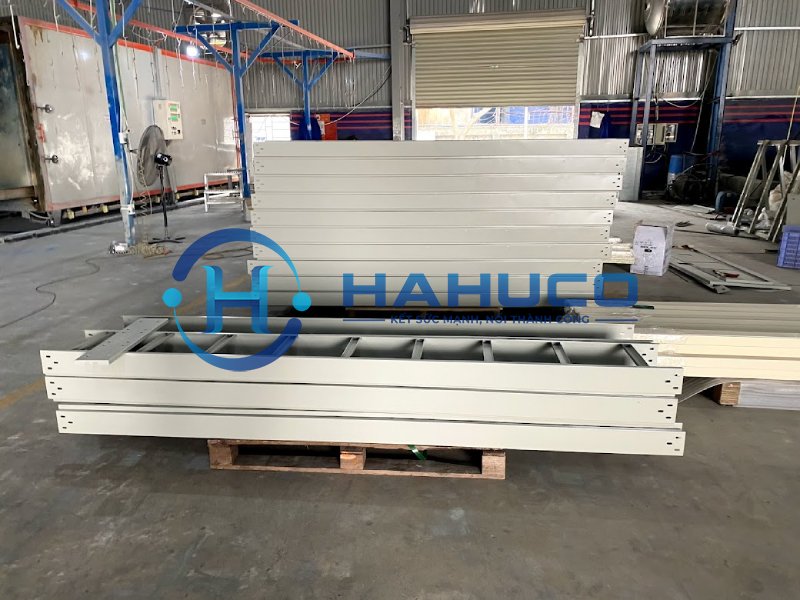

Chuẩn bị vật tư và kiểm tra chất lượng trước thi công

Tất cả vật tư như thang, máng, phụ kiện nối, thanh treo, ty ren, bulong, tắc kê… cần được kiểm tra mã sản phẩm, độ dày, lớp mạ hoặc sơn theo đúng yêu cầu môi trường sử dụng. Với khu vực ẩm hoặc ngoài trời, phải ưu tiên mạ kẽm nhúng nóng; trong nhà nên dùng sơn tĩnh điện; còn khu vực có ăn mòn cần dùng inox 304. Đồng thời cần chuẩn bị đầy đủ dây tiếp địa, băng cảnh báo và biển báo kỹ thuật. Việc kiểm tra trước giúp đảm bảo tính đồng bộ, tránh dùng vật tư kém chất lượng dẫn đến võng, gãy hoặc nhanh hư hỏng về sau.

Đo đạc và đánh dấu điểm treo chính xác

Dùng thước dây, nivo hoặc tia laser để đánh dấu vị trí khoan lỗ gắn tắc kê, đảm bảo các điểm neo thẳng hàng và cân bằng. Khoảng cách giữa các điểm treo cần đều, không bị lệch gây ảnh hưởng đến độ phẳng của máng. Nên chừa khoảng cách thao tác 5-10cm để thuận tiện khi đi dây và thi công phụ kiện. Đây là bước quan trọng quyết định độ ổn định của toàn tuyến máng, giúp hệ thống không bị nghiêng hoặc võng trong quá trình vận hành.

Khoan lỗ, lắp tắc kê và hoàn thiện hệ kết cấu treo

Khi khoan lỗ, cần lựa chọn mũi khoan phù hợp với chất liệu trần hoặc tường. Các tắc kê phải được bắn chắc, không lung lay, và đảm bảo mỗi điểm treo chịu lực đúng theo tải trọng thiết kế. Với trần yếu như trần thạch cao, phải gia cố bằng thép hộp hoặc sử dụng ty ren từ dầm chịu lực phía trên. Tất cả thanh treo, giá đỡ, ty ren phải được siết đúng lực, không siết quá chặt tránh gây biến dạng. Khi hoàn thiện hệ treo, đội thi công phải kiểm tra lại độ thẳng bằng nivo để đảm bảo tuyến máng ổn định.

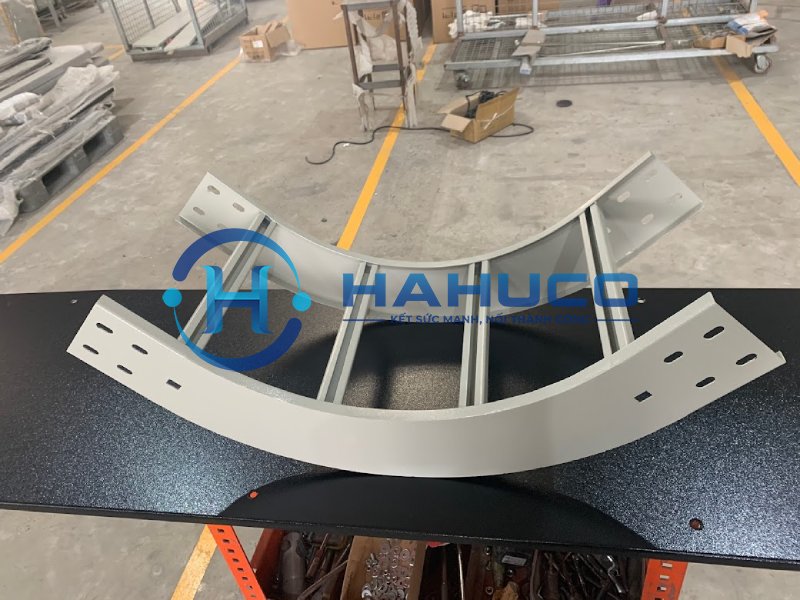

Lắp đặt thang máng cáp và cố định theo đúng tiêu chuẩn

Các đoạn máng phải được đặt lên giá đỡ theo đúng hướng, lắp nối bằng bulong và long đen chuyên dụng để tránh xoáy hoặc bung mối nối. Không dùng vật tư không đồng bộ hoặc sai kích thước vì dễ tạo khe hở và giảm tải trọng chịu lực. Tại các điểm chuyển hướng như L, T hoặc X, cần dùng phụ kiện đồng bộ do nhà sản xuất cung cấp để đảm bảo kết cấu vững và đạt đúng kích thước tiêu chuẩn. Với các đoạn dài, nên kiểm tra độ phẳng sau mỗi 2-3 mét để kịp thời điều chỉnh khi phát hiện lệch hoặc cong.

Thực hiện nối đất và kiểm tra chống rung

Mỗi đoạn máng cần được nối đất bằng bulong M8 x 20mm và dây tiếp địa dẫn về hệ thống grounding chung của công trình. Điện trở nối đất sau khi hoàn thành phải đạt <0,1Ω để đảm bảo an toàn. Tiếp theo, đội thi công kiểm tra độ rung bằng cách tác động nhẹ lên máng; nếu vẫn rung, cần bổ sung gối cao su hoặc thanh giằng phụ. Việc chống rung không chỉ giúp hệ thống ổn định mà còn giảm tiếng ồn và hạn chế hư hỏng trong quá trình vận hành lâu dài.

Dán nhãn, phân luồng và hoàn thiện hồ sơ nghiệm thu

Sau khi lắp đặt xong, cần dán băng cảnh báo màu vàng-đen cho toàn tuyến và phân luồng bằng nhãn phù hợp theo từng nhóm dây cáp: cáp lực, cáp điều khiển, cáp tín hiệu. Các điểm nối đất, hướng luồng dây phải có ký hiệu rõ ràng để thuận tiện khi bảo trì. Bước cuối là lập biên bản nghiệm thu với đầy đủ các hạng mục: độ phẳng, độ chắc chắn, mối nối, chống rung, nối đất và hình ảnh hiện trường. Hồ sơ cần kèm ảnh từng điểm neo, phù hợp yêu cầu kiểm định PCCC và điện lực.

II. Lý do cần tuân thủ kỹ thuật khi lắp đặt thang máng cáp

Việc tuân thủ kỹ thuật khi lắp đặt thang máng cáp giúp hệ thống điện an toàn, vận hành ổn định và đạt tiêu chuẩn nghiệm thu ngay từ đầu. Dưới đây là các lý do quan trọng mà đội thi công và chủ đầu tư cần đặc biệt chú ý.

Đảm bảo an toàn điện và hạn chế nguy cơ cháy nổ

Thang máng cáp là tuyến dẫn chính của hàng trăm đến hàng nghìn mét dây điện. Nếu lắp đặt sai kỹ thuật như không nối đất, khoảng cách treo quá lớn, vật tư kém chất lượng hoặc giao chéo với đường ống nóng, nguy cơ sự cố điện có thể xảy ra bất kỳ lúc nào. Dây cáp khi chạy trong máng cần có đủ khoảng hở để thoát nhiệt, nếu máng bị võng hoặc đè ép sẽ làm tăng nhiệt độ, gây chảy vỏ cáp và chập cháy. Việc tuân thủ đúng mức siết bulong, đúng khoảng cách và đúng tiêu chuẩn kỹ thuật là yếu tố then chốt để bảo vệ toàn bộ hệ thống điện.

Đảm bảo độ bền và tuổi thọ hệ thống

Một hệ thống thang máng cáp thi công sai kỹ thuật sẽ nhanh bị cong, võng, rỉ sét hoặc mất liên kết sau một thời gian ngắn. Khi tải trọng dây tăng lên theo thời gian mà hệ treo không đủ chịu lực, hiện tượng nứt mối nối hoặc gãy máng rất dễ xảy ra. Việc tuân thủ kỹ thuật giúp hệ thống giữ được độ bền trong suốt quá trình vận hành, đặc biệt ở những môi trường ẩm, nóng hoặc rung động liên tục như nhà máy sản xuất, kho lạnh, nhà xưởng. Bên cạnh đó, việc chọn đúng loại máng theo môi trường cũng giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Đáp ứng tiêu chuẩn PCCC và điện lực trong nghiệm thu

Nhiều công trình hiện nay yêu cầu nghiêm ngặt theo các tiêu chuẩn IEC, TCVN 10180, NFPA 70… Khi thi công không đúng kỹ thuật, công trình dễ bị đánh trượt nghiệm thu PCCC hoặc điện lực, kéo theo trì hoãn thời gian đưa vào vận hành. Các yêu cầu như khoảng hở với ống PCCC ≥300mm, điện trở nối đất <0,1Ω, góc đổi hướng phải dùng co chữ L… đều là quy định bắt buộc. Tuân thủ kỹ thuật giúp chủ đầu tư không phải làm lại, tiết kiệm thời gian và chi phí sửa chữa phát sinh.

Giảm rủi ro trong bảo trì và dễ dàng quản lý hệ thống

Hệ thống được lắp đặt đúng kỹ thuật sẽ dễ kiểm tra, bảo dưỡng và thay thế khi cần. Khi máng được bố trí thẳng đều, có phân luồng rõ ràng và dán nhãn đầy đủ, đội bảo trì sẽ nhanh chóng xác định vị trí dây, giảm thời gian xử lý sự cố. Ngược lại, hệ thống thi công sai sẽ gây khó khăn khi kiểm tra, thậm chí phải tháo gỡ toàn bộ để sửa chữa. Điều này làm tăng chi phí vận hành và tiềm ẩn nguy cơ mất an toàn trong quá trình bảo trì.

III. Các lỗi thi công thang máng cáp thường gặp và cách tránh

Các hệ thống thang máng cáp muốn vận hành ổn định cần được thi công chuẩn kỹ thuật ngay từ đầu. Tuy nhiên, nhiều công trình vẫn mắc các lỗi cơ bản khiến hệ thống mất an toàn, giảm tuổi thọ và gây khó khăn khi bảo trì. Dưới đây là các lỗi thường gặp, kèm cách xử lý để tránh tái diễn.

Khoảng cách treo sai tiêu chuẩn

Một lỗi phổ biến là đặt khoảng cách treo quá xa hoặc không đồng đều, khiến thang máng bị võng, cong hoặc mất cân bằng. Theo tiêu chuẩn, khoảng cách giữa các điểm treo thường từ 1,2m - 1,5m tùy tải trọng và kích thước máng. Khi thi công không đo đạc chính xác, thợ dễ treo quá thưa hoặc quá sát. Điều này dẫn đến rung lắc khi cáp nhiều, thậm chí nứt gãy tại vị trí nối. Để tránh lỗi, đội thi công cần khảo sát tải trọng dây cáp, đọc chính xác catalogue sản phẩm và đánh dấu vị trí treo trước khi thi công. Dùng ty ren, giá đỡ đúng loại và kiểm tra độ thẳng bằng laser hoặc dây căng sẽ giúp đảm bảo hệ thống ổn định lâu dài.

Không nối đất đầy đủ

Nối đất là yêu cầu bắt buộc nhưng lại hay bị bỏ qua nhất, đặc biệt trong những công trình nhỏ. Thang máng cáp kim loại nếu không được nối đất sẽ dễ tích điện, gây nguy hiểm khi có sự cố rò rỉ từ dây cáp điện lực. Nhiều đơn vị thi công chỉ nối đất ở một vài điểm hoặc nối sai kỹ thuật, khiến hiệu quả gần như bằng không. Giải pháp là nối đất liên tục giữa các đoạn máng bằng dây đồng mềm chuyên dụng, siết chặt bulong chống oxy hóa. Ngoài ra, cần kiểm tra điện trở tiếp đất bằng đồng hồ đo chuyên dụng và ghi lại vào biên bản nghiệm thu.

Dùng vật tư không đồng bộ

Sử dụng máng cáp chất lượng nhưng kèm theo phụ kiện rẻ tiền, không đồng bộ (như tê, co, nắp, khớp nối, ty treo…) sẽ khiến hệ thống mất an toàn. Phụ kiện không đồng bộ khiến mối nối lỏng, sai kích thước hoặc dễ gỉ sét. Khi chịu tải lâu ngày, hệ thống có thể cong vênh hoặc rơi máng. Cách tránh lỗi là sử dụng đồng bộ vật tư từ cùng một nhà sản xuất, có đầy đủ chứng chỉ CO - CQ. Khi thay thế, cần dùng phụ kiện tương đương về kích thước, tải trọng và vật liệu. Không dùng thép mỏng hoặc sản phẩm không rõ nguồn gốc để tiết kiệm chi phí ngắn hạn.

Bỏ qua mối nối co giãn

Mối nối co giãn (expansion joint) giúp hệ thống máng cáp thích ứng với co ngót, giãn nở nhiệt, đặc biệt ở công trình lớn, nhà xưởng hoặc khu vực ngoài trời. Tuy nhiên, nhiều thợ không lắp đặt vì nghĩ không cần thiết, hoặc không hiểu công dụng. Khi không có mối nối co giãn, máng cáp có thể bị nứt, cong hoặc xô lệch sau thời gian dài hoạt động. Để tránh lỗi, cần lắp mối nối co giãn tại các vị trí chuyển hướng dài, khu vực chịu biến thiên nhiệt độ lớn. Khoảng cách bố trí tuân theo khuyến cáo của nhà sản xuất và tiêu chuẩn kỹ thuật của công trình.

Không có bản vẽ layout chuẩn

Thi công mà không có bản vẽ layout rõ ràng dễ dẫn đến đi sai tuyến, khoảng cách không đồng nhất, băng qua vị trí cấm hoặc chồng chéo với hệ thống khác như PCCC, HVAC, đường ống cấp thoát nước. Các lỗi này làm tốn thời gian sửa lại và mất thẩm mỹ. Để tránh tình trạng này, cần yêu cầu đơn vị thiết kế cung cấp bản vẽ layout chi tiết: tuyến đi, kích thước máng, cao độ, vị trí treo. Khi thi công cần đối chiếu liên tục, báo lại ngay nếu có điểm không phù hợp thực tế. Nên kiểm tra layout với các bên M&E để tránh xung đột không đáng có.

IV. Checklist 10 điều bắt buộc khi lắp đặt thang máng cáp

Dưới đây là danh sách kiểm tra giúp đảm bảo hệ thống thang máng cáp đạt chuẩn kỹ thuật trước khi đưa vào sử dụng:

• Kiểm tra đầy đủ bản vẽ layout, mặt bằng và cao độ thi công.

• Xác định tải trọng dây cáp và chọn kích thước máng phù hợp.

• Sử dụng vật tư đồng bộ, có chứng chỉ CO - CQ.

• Đảm bảo khoảng cách treo đúng tiêu chuẩn (1,2m - 1,5m).

• Lắp đầy đủ mối nối co giãn tại vị trí cần thiết.

• Nối đất liên tục toàn tuyến máng cáp.

• Siết bulong, phụ kiện đúng lực, tránh nứt - lỏng - lệch.

• Kiểm tra độ thẳng bằng laser/dây căng trước khi cố định.

• Đặt máng tránh xung đột với hệ thống M&E khác.

• Kiểm tra toàn bộ tuyến, ghi biên bản và nghiệm thu theo đúng quy trình.

Ngoài việc tuân thủ checklist và kỹ thuật thi công, các công trình ngoài trời còn phải đối mặt với nguy cơ oxy hóa, gỉ sét và xuống cấp nhanh do thời tiết. Vì vậy, chủ đầu tư và đội thi công cần quan tâm thêm đến biện pháp chống ăn mòn cho thang máng cáp ngoài trời, đảm bảo hệ thống vận hành bền vững trong môi trường khắc nghiệt. Nếu bạn cần hướng dẫn chi tiết và thực tiễn, hãy tham khảo bài viết “Biện pháp chống ăn mòn cho thang máng cáp ngoài trời hiệu quả và thực tiễn" để nắm rõ các giải pháp phù hợp với từng điều kiện công trình.

V. HAHUCO - Đơn vị cung cấp thang máng cáp chất lượng cao cho mọi công trình

HAHUCO là một trong những đơn vị uy tín trong lĩnh vực sản xuất và cung cấp thang máng cáp tại Việt Nam, đáp ứng tiêu chuẩn cao cho các công trình dân dụng, công nghiệp và hệ thống hạ tầng kỹ thuật. Với định hướng cung cấp sản phẩm bền vững và tối ưu chi phí cho khách hàng, HAHUCO tập trung vào chất lượng vật liệu, tiêu chuẩn sản xuất và dịch vụ kỹ thuật chuyên nghiệp.

HAHUCO sở hữu hệ thống máy móc gia công hiện đại: Máy dập, máy cắt CNC, máy chấn tự động giúp đảm bảo độ chính xác cao của từng chi tiết. Các sản phẩm như thang cáp, máng cáp, khay cáp, phụ kiện tê - co - nắp - khớp nối đều được sản xuất bằng thép mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc sơn tĩnh điện chất lượng cao, phù hợp cho cả môi trường trong nhà lẫn ngoài trời. Nhờ vật liệu đạt chuẩn, sản phẩm có độ bền cao, chống gỉ sét và chịu tải tốt trong thời gian dài mà không bị cong vênh.

Một ưu điểm lớn của HAHUCO là nguồn cung ổn định, thời gian sản xuất nhanh và khả năng đáp ứng đơn hàng theo yêu cầu kích thước riêng của từng công trình. Do chủ động sản xuất nên giá thành cạnh tranh hơn các dòng nhập khẩu, đồng thời vẫn đảm bảo chất lượng theo tiêu chuẩn kỹ thuật M&E. Với đội ngũ kỹ sư am hiểu hệ thống cơ điện, HAHUCO có thể tư vấn cách chọn thang máng cáp phù hợp với tải trọng, môi trường lắp đặt và không gian thi công, giúp chủ đầu tư tối ưu chi phí mà vẫn đảm bảo an toàn.

Không chỉ cung cấp vật tư, HAHUCO còn hỗ trợ kỹ thuật trong quá trình thi công: bố trí tuyến đi, vị trí treo, phụ kiện bắt buộc, tiêu chuẩn nối đất và mối nối co giãn. Nhờ đó, nhà thầu có thể thi công đúng chuẩn ngay từ đầu, giảm rủi ro phải chỉnh sửa hoặc thay thế sau khi nghiệm thu. Các sản phẩm đều được kiểm tra kỹ trước khi xuất xưởng và có đầy đủ chứng chỉ CO - CQ kèm theo.

HAHUCO đã cung cấp thang máng cáp cho nhiều dự án: nhà xưởng công nghiệp, trung tâm thương mại, tòa nhà văn phòng, nhà máy điện năng lượng mặt trời, kho logistics và khu công nghiệp. Uy tín và sự nhất quán về chất lượng giúp HAHUCO trở thành lựa chọn tin cậy cho các nhà thầu M&E, chủ đầu tư và đại lý phân phối trên toàn quốc.

Ứng dụng checklist thang máng cáp cho các công trình khu vực phát triển đô thị và công nghiệp

Checklist lắp đặt thang máng cáp không chỉ áp dụng trong các tòa nhà dân dụng mà còn phù hợp cho nhiều loại hình công trình tại khu vực trung tâm, vùng mở rộng hạ tầng và các khu công nghiệp đang phát triển mạnh. Ở những khu vực này, yêu cầu về chuẩn M&E, tiêu chuẩn an toàn điện và khả năng chịu tải của hệ thống thang máng cáp luôn được siết chặt hơn do mật độ công trình lớn và môi trường vận hành đa dạng.

Nhiều dự án hạ tầng kỹ thuật tại các khu đô thị mới, cụm nhà xưởng và trung tâm thương mại quy mô lớn cũng đòi hỏi checklist thi công chi tiết để đồng bộ giữa các hạng mục và đáp ứng tiêu chuẩn nghiệm thu. Việc áp dụng đúng checklist giúp nhà thầu dễ dàng phối hợp với các đơn vị giám sát, đơn vị PCCC và các nhóm thi công M&E trong khu vực, hạn chế xung đột tuyến và đảm bảo tiến độ.

Đối với công trình nằm trong khu vực khí hậu ẩm, độ mặn cao hoặc nơi có điều kiện môi trường khắc nghiệt, checklist còn giúp lựa chọn đúng vật liệu bề mặt (mạ kẽm nhúng nóng, sơn tĩnh điện, inox…) nhằm tránh ăn mòn và rỉ sét. Nhờ đó, hệ thống máng cáp vận hành ổn định và có tuổi thọ dài hơn, phù hợp cho các công trình hạ tầng kỹ thuật yêu cầu độ bền cao.

Việc tuân thủ checklist trong khu vực đang tăng tốc phát triển xây dựng không chỉ giúp công trình đạt chuẩn mà còn hỗ trợ nhà thầu đáp ứng đúng các yêu cầu kiểm định thường được áp dụng rộng rãi tại khu vực này. Đây là yếu tố quan trọng giúp quá trình nghiệm thu nhanh hơn và đảm bảo tiến độ dự án.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Checklist lắp đặt thang máng cáp cho công trình không chỉ giúp công trình dễ dàng đạt kiểm định, mà còn hỗ trợ chủ đầu tư kiểm soát chất lượng từ vật tư đến thi công và vận hành lâu dài. Khi checklist được áp dụng đúng, hệ thống thang máng cáp sẽ đạt độ bền cao, hạn chế lỗi kỹ thuật và duy trì an toàn điện ổn định nhiều năm. Để nâng cao chất lượng thi công, việc lựa chọn đúng nhà sản xuất thang máng cáp là yếu tố then chốt. HAHUCO - Đơn vị sản xuất trực tiếp tại xưởng với dây chuyền CNC hiện đại cung cấp hệ thống thang, máng, khay cáp đạt chuẩn ISO, đồng bộ phụ kiện và độ bền cao, phù hợp cho mọi công trình. Việc kết hợp checklist chuẩn cùng sản phẩm chất lượng từ HAHUCO sẽ giúp công trình đạt chuẩn kỹ thuật ngay từ lần nghiệm thu đầu tiên.

Những câu hỏi liên quan: Checklist lắp đặt thang máng cáp cho công trình

1. Tại sao cần áp dụng checklist lắp đặt thang máng cáp ở các công trình công nghiệp?

Checklist giúp kiểm soát toàn bộ quá trình thi công, đảm bảo khoảng cách treo, vật tư đồng bộ và nối đất đúng chuẩn. Ở các công trình công nghiệp, với khối lượng dây lớn, việc áp dụng checklist còn giúp giảm rủi ro hư hỏng, tiết kiệm thời gian bảo trì và đảm bảo hệ thống vận hành an toàn lâu dài.

2. Checklist lắp đặt thang máng cáp có cần điều chỉnh theo khu vực thi công không?

Có, các khu vực khác nhau có môi trường và tiêu chuẩn thi công riêng. Ví dụ, công trình ngoài trời hoặc khu đô thị đông dân cần vật liệu chống ăn mòn và mối nối co giãn hợp lý. Checklist cần được tinh chỉnh để phù hợp tải trọng, vị trí treo và yêu cầu nghiệm thu của từng công trình.

3. Làm sao để đảm bảo thang máng cáp đạt tiêu chuẩn khi thi công tại các khu công nghiệp hiện đại?

Cần tuân thủ đúng các bước trong checklist: đo đạc điểm treo, kiểm tra vật tư đồng bộ, lắp mối nối co giãn, nối đất đầy đủ, kiểm tra độ phẳng. Việc này giúp hệ thống thang máng cáp chịu tải nặng, chống rung và giảm nguy cơ sự cố trong môi trường công nghiệp năng suất cao.

4. Checklist có giúp rút ngắn thời gian nghiệm thu không?

Có. Khi đội thi công tuân thủ checklist đầy đủ, các hạng mục như khoảng cách treo, nối đất, lắp mối nối co giãn và phân luồng dây cáp được kiểm tra ngay từ đầu. Điều này giúp công trình đạt yêu cầu PCCC và điện lực nhanh chóng, giảm thời gian điều chỉnh phát sinh sau khi thi công xong.

5. Checklist có áp dụng cho các dự án dân dụng và tòa nhà văn phòng không?

Hoàn toàn áp dụng được. Dù tải trọng dây cáp thấp hơn công nghiệp, checklist vẫn giúp đảm bảo thang máng cáp lắp đặt thẳng, vật tư đồng bộ, an toàn điện và dễ bảo trì. Việc áp dụng giúp dự án dân dụng đạt tiêu chuẩn kỹ thuật, hạn chế lỗi và kéo dài tuổi thọ hệ thống.
