Tủ điện hạ thế là gì? Những thông tin quan trọng cần biết
Trong hệ thống điện dân dụng và dân sinh, tủ điện hạ thế đóng vai trò quan trọng như một bộ não quản lý và bảo vệ cho toàn bộ hệ thống. Tuy nó thường không nhận được sự chú ý nhiều như các thành phần khác của hệ thống điện, nhưng không thể phủ nhận tầm quan trọng của nó đối với việc cung cấp nguồn điện an toàn và ổn định cho chúng ta. Vậy, tủ điện hạ thế là gì và những thông tin quan trọng nào cần biết về nó? Hãy cùng khám phá những điều này trong bài viết dưới đây của HAHUCO.

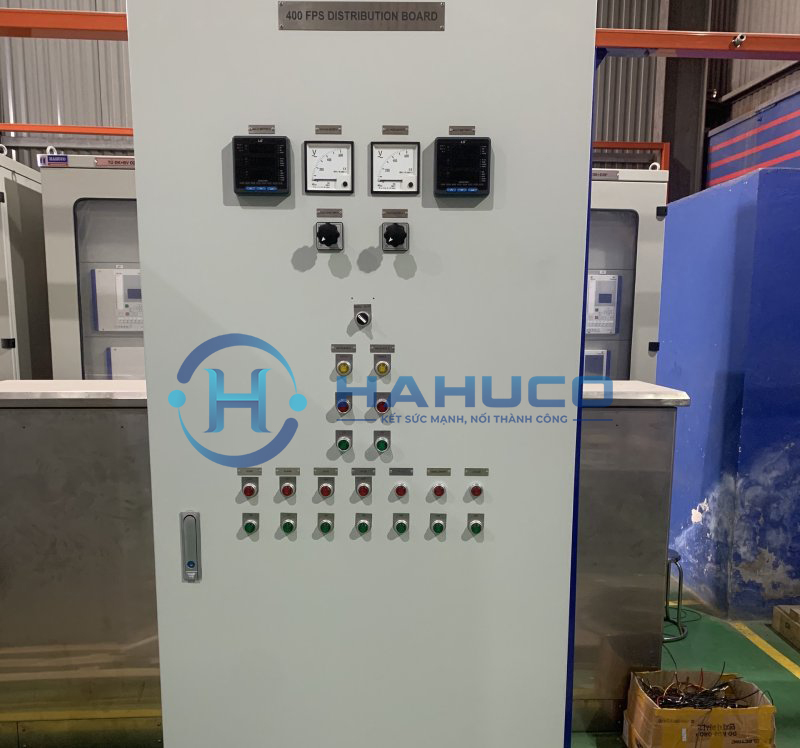

Tủ điện hạ thế là gì?
Tủ điện hạ thế, còn được gọi là tủ hạ thế, là một thành phần quan trọng trong hệ thống điện. Đây là một thiết bị chuyên dùng để điều khiển, bảo vệ, và phân phối nguồn điện từ các nguồn trung thế hoặc cao thế xuống nguồn điện cấp thấp hơn, thường là nguồn 1 pha 220V hoặc 3 pha 380V, để cung cấp điện cho các thiết bị và hệ thống khác. Tủ điện hạ thế được thiết kế để đảm bảo an toàn trong việc vận hành hệ thống điện và bảo vệ các thiết bị điện quan trọng.
Chức năng chính của tủ điện hạ thế là gì?
A. Bảo vệ thiết bị điện
-
Bảo vệ trước tác động cơ học: Tủ điện hạ thế được thiết kế để chịu được các tác động cơ học như va đập hoặc rung động, từ đó bảo vệ các thiết bị bên trong khỏi hỏng hóc hoặc suy yếu hiệu suất.
-
Bảo vệ trước tác động hóa học: Môi trường xung quanh tủ điện có thể chứa các hạt bụi, hơi ẩm, hoặc các chất hóa học có thể gây ăn mòn thiết bị điện. Tủ điện hạ thế được thiết kế để đảm bảo rằng các thiết bị bên trong không bị ảnh hưởng bởi những yếu tố này.
-
Bảo vệ trước tác động điện: Tủ điện hạ thế cung cấp cách ly an toàn giữa nguồn điện và người sử dụng hoặc môi trường bên ngoài. Điều này ngăn chặn nguy cơ điện giật trực tiếp hoặc gián tiếp, bảo vệ tính mạng của con người và đảm bảo sự an toàn của hệ thống.
B. Đảm bảo an toàn cho người sử dụng
-
Chống điện giật: Tủ điện hạ thế được thiết kế để ngăn chặn sự tiếp xúc trực tiếp của người sử dụng với dây điện và thiết bị điện, từ đó giảm nguy cơ điện giật.
-
Chống chập điện: Nó ngăn chặn tình huống chập điện xảy ra trong hệ thống điện, đảm bảo rằng người sử dụng không phải đối mặt với nguy cơ cháy nổ hoặc sự cố nghiêm trọng.
C. Ổn định và cung cấp nguồn điện
-
Phân phối điện: Tủ điện hạ thế chia nguồn điện thành các mạch riêng biệt để cung cấp nguồn điện đến từng thiết bị hoặc khu vực cụ thể.
-
Điều khiển tải: Nó giúp điều khiển tải theo quy trình và đảm bảo rằng các thiết bị hoạt động theo đúng yêu cầu.
-
Ổn định điện áp và tần số: Tủ điện hạ thế giữ cho điện áp và tần số ổn định trong hệ thống, ngăn chặn các biến động không mong muốn có thể ảnh hưởng đến hoạt động của thiết bị.

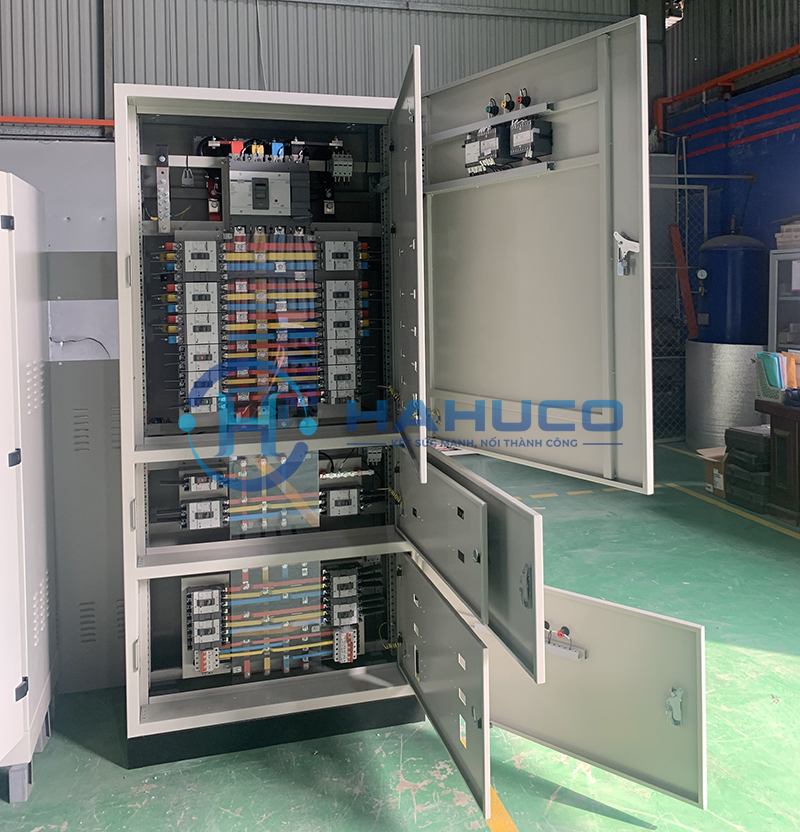

Cấu tạo cơ bản của tủ điện hạ thế là gì?
A. Vỏ tủ và vật liệu làm vỏ
-
Vật liệu làm vỏ: Vỏ tủ điện hạ thế thường được làm từ các vật liệu như tấm tôn sơn tĩnh điện, mạ kẽm hoặc inox. Sự lựa chọn của vật liệu phụ thuộc vào môi trường lắp đặt và yêu cầu cụ thể của dự án. Tôn sơn tĩnh điện thường được sử dụng để chống ăn mòn và bảo vệ khỏi tác động hóa học.
-
Độ dày của vỏ: Độ dày của vỏ tủ điện hạ thế có thể thay đổi tùy thuộc vào yêu cầu của ứng dụng cụ thể. Thường thì, vỏ tủ được thiết kế chắc chắn với độ dày khoảng 2mm để đảm bảo độ bền và độ an toàn.
B. Bảng điện bên trong
-
Tấm tôn liền khối hoặc ghép module: Bảng điện thường được làm từ tấm tôn liền khối hoặc ghép từ nhiều module. Tấm tôn liền khối thường được ưa chuộng vì độ bền và tính kháng nước tốt. Các module được sử dụng để tạo nên các khu vực riêng biệt cho từng loại thiết bị hoặc chức năng cụ thể.
-
Sơ đồ lắp đặt: Bảng điện thường có sơ đồ lắp đặt cho từng hệ thống điện cụ thể. Sơ đồ này chỉ ra vị trí của các thiết bị, dây cáp, và các thông số kỹ thuật quan trọng, giúp người vận hành dễ dàng quản lý và bảo trì hệ thống.
C. Thiết kế và kích thước tiêu chuẩn
-
Kích thước tiêu chuẩn: Kích thước của tủ điện hạ thế thường được thiết kế theo tiêu chuẩn quốc tế như tiêu chuẩn IEC (International Electrotechnical Commission) hoặc tiêu chuẩn quốc gia. Kích thước tiêu chuẩn giúp đảm bảo tính thống nhất và tương thích trong việc lắp đặt và sử dụng.
-
Thiết kế cơ học: Thiết kế cơ học của tủ điện hạ thế phải đảm bảo tính ổn định và an toàn trong quá trình vận hành. Nó bao gồm vị trí lắp đặt của tủ, cách mở và đóng cửa, và khả năng chịu được các tác động từ môi trường bên ngoài.
-
Màu sắc và đánh dấu: Tủ điện hạ thế thường được sơn màu sắc tiêu chuẩn để phân biệt các chức năng khác nhau. Ngoài ra, các thiết bị và dây cáp bên trong tủ thường được đánh dấu và gắn nhãn để dễ dàng xác định và bảo trì.

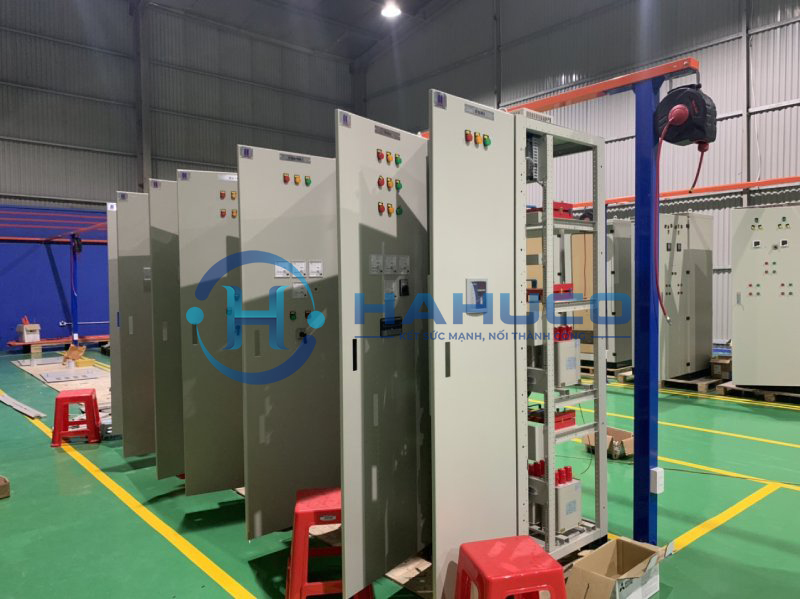

Phân loại tủ điện hạ thế
A. Tủ điện phân phối hạ thế
Tủ điện phân phối tổng MSB (Main Switchboard):
-
Tủ điện phân phối tổng MSB thường được đặt tại các trạm hạ thế hoặc trạm biến áp.
-
Chức năng chính của MSB là đóng và ngắt nguồn điện, bảo vệ an toàn cho hệ thống điện phụ tải.
-
Nó chia nguồn điện thành các ngăn riêng biệt và cung cấp nguồn cho các tủ điện phân phối DB.
Tủ điện phân phối DB (Distribution Board):
-
Tủ điện phân phối DB thường có kích thước nhỏ hơn và được sử dụng tại các công trình dân dụng, chung cư, nhà xưởng.
-
Chức năng chính của DB là phân phối điện cho nhóm thiết bị hoặc thiết bị đầu cuối như máy bơm, động cơ, và các thiết bị điện khác.
Tủ điện ATS (Tủ tự động chuyển nguồn):
-
Tủ điện ATS là thiết bị chuyển đổi nguồn tự động giữa nguồn điện lưới và máy phát điện tự động khi xảy ra sự cố mất điện.
-
Nó bảo vệ lưới điện và máy phát khỏi các tình huống như mất pha, mất trung tính, sụt áp, giúp duy trì sự ổn định của hệ thống điện.
Tủ điện bù công suất phản kháng:
-
Tủ điện này có chức năng làm tăng hệ số công suất bằng cách sử dụng bộ tụ bù làm nguồn công suất phản kháng.
-
Thường được sử dụng trong phòng kỹ thuật của các công trình để cải thiện hiệu suất và tiết kiệm năng lượng.
B. Tủ điện điều khiển hạ thế
Tủ điện điều khiển chiếu sáng:
-
Loại tủ này thường được sử dụng cho các công trình chiếu sáng như đường phố, khu đô thị, công viên, nhà hàng, khách sạn, chung cư, bệnh viện, trường học, sân bay, sân vận động, và nhiều nơi khác.
-
Chức năng chính là điều khiển hệ thống chiếu sáng, bật/tắt đèn và quản lý ánh sáng một cách hiệu quả.
Tủ điện điều khiển động cơ MCC (Motor Control Center):
-
Tủ MCC thường được lắp đặt trong các nhà máy công nghiệp, xưởng sản xuất, trạm bơm, và nhiều ứng dụng khác.
-
Chức năng là khởi động và điều khiển tốc độ hoặc chiều quay của động cơ, đảm bảo hoạt động ổn định của các thiết bị và máy móc.
C. Tủ điện động lực
-
Tủ điện động lực có chức năng cơ bản là đóng và ngắt các thiết bị phụ tải có công suất lớn như máy bơm, máy nén, máy cắt, và các thiết bị công nghiệp khác.
-
Chúng thường được sử dụng rộng rãi trong các công trình công nghiệp và nhà máy để quản lý và điều khiển các quy trình sản xuất và sản xuất công nghiệp.
Tại sao nên mua tủ điện hạ thế tại HAHUCO?
-
Hahuco tự hào là đối tác đáng tin cậy trong việc cung cấp và lắp đặt các loại tủ điện chính hãng tại Việt Nam. Với kinh nghiệm lâu năm và danh tiếng được thế, chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chất lượng hàng đầu, cùng với dịch vụ khách hàng tận tâm và chăm sóc chu đáo.
-
Một trong những lo ngại phổ biến của khách hàng là về giá cả. Tuy nhiên, chúng tôi tự tin về mức giá cạnh tranh nhất trên thị trường. Điều này được thực hiện thông qua việc nhập khẩu vật liệu và sản xuất trực tiếp, giúp chúng tôi kiểm soát chi phí và áp dụng chính sách giá hấp dẫn. Điều này đồng nghĩa rằng chúng tôi luôn đảm bảo rằng mọi sản phẩm đều đáp ứng được cả yếu tố chất lượng và tính khả thi về giá cả.
-
Ngoài ra, chúng tôi hiểu rằng mỗi dự án có những đặc thù riêng, và khách hàng có thể đối diện với nhiều thắc mắc và phân vân. Vì vậy, chúng tôi cam kết sẽ luôn lắng nghe và giải quyết mọi vấn đề một cách nhanh chóng và hiệu quả. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn, hỗ trợ và nhận thông tin về các chương trình ưu đãi đặc biệt.
Tham khảo ngay tủ điện hạ thế của HAHUCO tại đây: https://hahuco.com.vn/tu-dien-ha-the.htm
