Tủ điện công nghiệp và một số mẫu thường gặp
Các loại tủ điện công nghiệp phố biến nhất tại thị trường Việt Nam hiện nay. Sản phẩm được sản xuất và lắp đặt trực tiếp. Giá tốt nhất thị trường.
Tủ điện công nghiệp và một số mẫu thường gặp

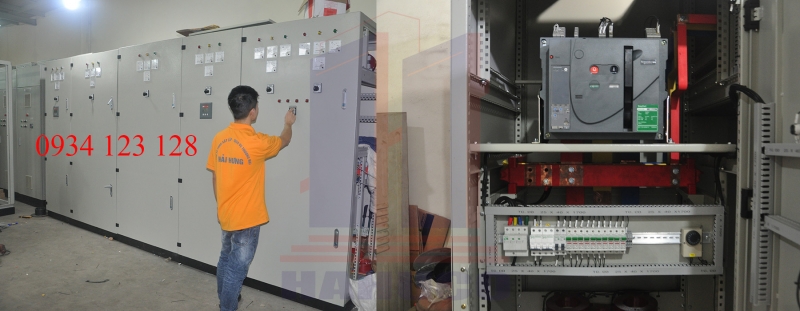

1. Tủ điện phân phối tổng ( MSB )
Tủ điện phân phối MSB (Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC), chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể đến 6300A. Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.Cấu tạo và công dụng của tủ điện phân phối
Cấu tạo tủ điện MSB:
- Sản phẩm được chế tạo theo tiêu chuẩn IEC 60439. Vỏ tủ điện được chế tạo từ thép mạ kẽm và được sơn tĩnh điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì.- Bố trí các thiết bị bên trong tủ điện có thể phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tủ điện được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bảo gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối
Công dụng của tủ điện phân phối MSB
Tủ điện phân phối được sử dụng trong các mạng hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Nó được lắp đặt tại các phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xí nghiệp, trung tâm thương mại, cao ốc văn phòng…và nó được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).2. Tủ bù hạ thế
Tụ bù hạ thế thường dùng để tích và phóng điện trong mạch điện, muốn tích điện cho tụ bù người ta nối hai bản cực của tụ bù với nguồn điện, bản nối với cực dương sẽ tích điện dương, bản nối với cực âm sẽ tích điện âm.Trong hệ thống điện, tụ bù hạ thế được sử dụng với mục đích bù công suất phản kháng để nâng cao hệ số công suất cosφ nhằm đảm bảo hiệu quả hoạt động của lưới điện và tránh bị phạt tiền. Tụ bù hạ thế là thành phần chính trong tủ điện tụ bù bên cạnh các thiết bị khác để đảm bảo hệ thống bù hoạt động thông minh, ổn định và an toàn như: Thiết bị đóng cắt, bảo vệ, thiết bị đo, hiển thị,...
Cấu tạo của tụ bù hạ thế sản xuất tại Hahuco
Gồm hai bản cực là các lá nhôm dài được cách điện bằng các lớp giấy- giấy ngâm dầu. Toàn bộ được cố định trong một bình hàn kín, hai đầu bản cực được đưa ra ngoài.3. Tủ ATS
Tủ điện ats (Automatic Transfer Switches) là hệ thống chuyển đổi nguồn tự động, có tác dụng khi điện lưới mất thì máy phát tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát.Công dụng của tủ điện ATS
Chức năng chính của tủ điện ats là chuyển tải sang sử dụng nguồn điện dự phòng như máy phát điện khi mất nguồn chính điện lưới. Ngoài ra, tủ ATS thường có chức năng bảo vệ khi điện lưới và điện máy phát bị sự cố như: mất pha, mất trung tính, quá áp, sụt áp,…Tủ điện ATS được sử dụng ở các khu công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, cảng, sân bay… nơi có các phụ tải đòi hỏi phải cấp điện liên tục, hay những vùng hay có sự cố mất điện lưới đột ngột.
Nguyên tắc hoạt động của tủ điện ATS
Tủ ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại. Thời gian chuyển nguồn dự phòng có thể đặt được trong khoảng 5 ÷ 10s, khi điện lưới phục hồi, tủ ATS chờ một khoảng thời gian 10 ÷ 30s để xác định sự ổn định của nguồn lưới. Tủ ATS có 2 chế độ vận hành: tự động hoặc bằng tay. Trước mặt tủ có các nút ấn, màn hình LCD và có hệ thống đèn chỉ thị để người vận hành điều chỉnh được thời gian chuyển mạch, chế độ hoạt động.Tủ điện ats gia đình cũng có nguyên tắc hoạt động như trên, rất thích hợp với những khu vực hay xảy ra các sự cố mất điện đột ngốt.
Báo giá tủ điện ATS - Các loại tủ điện ATS
- Tùy thuộc vào công suất máy phát điện có thể sử dụng bộ chuyển đổi đóng cắt bằng Contactor, bộ đóng cắt ATS hoặc máy cắt không khí ACB.
- Thiết kế 2 chế độ tự động và bằng tay giúp cho việc vận hành dễ dàng.
4. Trạm kiosk
Trạm kios là một phần không thể thiếu của mạng lưới điện, nó giúp chuyển đổi từ điện áp cao hơn sang điện áp thấp hơn theo yêu cầu của gia đình và các doanh nghiệp. Việc lắp đặt các trạm kiosk mới sẽ phục vụ cho nhu cầu về điện ngày càng tăng của con người và thay thế các thiết bị đã hoạt động hết tuổi thọ, cũ kỹ.Trong những năm gần đây chúng tôi nhận thấy số lượng thiết bị điện trong gia đình và tại các doanh nghiệp ngày càng nhiều, điều đó dẫn đến việc tiêu thụ năng lượng của người dân ngày càng tăng. Do đó việc lắp đặt các trạm kiosk thay thế cho các thiết bị truyền tải điện cũ là rất cần thiết
Các thông số cơ bản của trạm kiosk
Dưới đây là thông số kỹ thuật được CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM áp dụng trong sản xuất trạm kiosk:- Nhiệt độ trong môi trường: lên tới + 45 °C
- Độ cao lắp đặt: lên tới 2000m
- Điện áp định mức: 24kV, 35kV
- Tần số: 50 Hz
- Công suất: tùy theo nhu cầu cụ thể của khách hàng.
- Dòng điện ngắn mạch định mức: 16 kA - 20 kA/1 sec (tùy theo yêu cầu cụ thể )
- Loại cách điện: Cách điện không khí hoặc máy cắt khí SF6 (24kV)
- Máy biến áp: lên tới 7500 kVA (tùy theo nhu cầu cụ thể)
- Cấp bảo vệ đối với ngăn trung thế /hạ thế: IP 54 hoặc IP42 (tùy theo nhu cầu cụ thể)
- Cấp bảo vệ của ngăn máy biến áp: IP4X (làm mát tự nhiên hoặc cưỡng bức bằng quạt)
Thiết kế và chế tạo trạm kiosk
Trạm kiosk của công ty Hahuco được thiết kế, chế tạo là một khối thống nhất, rất thuận tiện cho nâng cẩu và di chuyển một cách dễ dàng.Kết cấu vỏ trạm dựa trên hệ thống khung thép rất vững chắc, các tấm vách ngăn được lắp ghép tạo độ kín mít cao. Toàn bộ hệ thống vỏ được chế tạo bằng thép có chiều dày 2mm mạ kẽm chống rỉ, bảo vệ bề mặt kim loại, bề ngoài phủ sơn tĩnh điện và chống lại sự ăn mòn của môi trường.
- Ngăn cao thế: Được thiết kế theo mạch vòng RMU. Thiết bị lắp đặt bên trong là các máy cắt cao thế hoặc cầu dao phụ tải của các hãng lớn như Schneider, Siemens, Areva, ABB…
- Ngăn máy biến áp: Lắp đặt máy biến áp do Hahuco chế tạo.
- Ngăn hạ thế: Lắp đặt tủ điện hạ thế và tủ bù tự động.
5. Trạm 1 cột
Trạm một cột hay là trạm biến áp một cột là loại trạm trong đó máy biến áp được đặt trên trụ thép đơn hoặc trụ bằng cột bê tông ly tâm. Các bộ phận khác được làm bằng tôn tráng kẽm, dày 2mm và được sơn tĩnh điệnCÔNG TY CỔ PHẦN HAHUCO VIỆT NAM đã đưa ra và phát triển kiểu trạm một cột, vừa có thể tiết kiệm chi phí về đất đai, lại vừa tiết kiệm chi phí về đầu tư so với các trạm kios và trạm xây truyền thống.
Thông số kỹ thuật trạm một cột
Trạm một cột được lắp đặt ngoài trời và được sử dụng ở các nơi công cộng có mật độ dân cư cao và không gian hẹp như: các trung tâm thương mại, nhà cao tầng, sân bay, tàu điện, vỉa hè, công viên... Ngoài ra, nó cũng được sử dụng trong các khu công nghiệp, các nhà máy sản xuất trạm một cột được sử dụng trong lưới điện truyền tải và phân phối từ 6kV đến 35kV, công suất máy biến áp đến 630A.Dưới đây là một số thông tin chi tiết:
Thông số kỹ thuật | Unit | Pillar 1 | Pillar 2 |
Điện áp cách điện định mức | kV | 22 | 35 |
Điện áp định mức | kV | 22 | 35 |
Điện áp thử nghiệm ở tần số công nghiệp | kV | 50 | 70 |
Công suất | kVA | <=630 | <=630 |
Tần số định mức | Hz | 50 | 50 |
Cấp bảo vệ | IP | 4X | 4X |
Tiêu chuẩn được công ty Hahuco áp dụng cho trạm một cột
- Máy biến áp của Hahuco được thiết kế chế tạo và thử nghiệm theo tiêu chuẩn IEC 60076; IEC 60076-11:2004; TCVN 6306:2006 và theo yêu cầu đặt hàng.
- Ngoài ra, các máy biến áp của Hahuco được dán nhãn “Tiết kiệm năng lượng" theo Quyết định số 3522/QĐBCT ngày 16/12/2013 của Bộ Công Thương.
Trên đây là bài viết giới thiệu các loại tủ điện hạ thế, tủ điện công nghiệp và một số mẫu thường gặp. Quý khách hàng có nhu cầu đặt mua sản phẩm của công ty chúng tôi xin vui lòng liên hệ theo số hotline hoặc qua trụ sở công ty để được tư vấn trực tiếp các sản phẩm. Với chất lượng sản phẩm tốt, giá thành cạnh tranh và thời gian giao hàng đáp ứng tiến độ. Chúng tôi rất mong được là cầu nối để giúp khách hàng thành công hơn.
