Tủ điện công nghiệp - Phân loại, cấu tạo và lý do nhà máy cần sử dụng

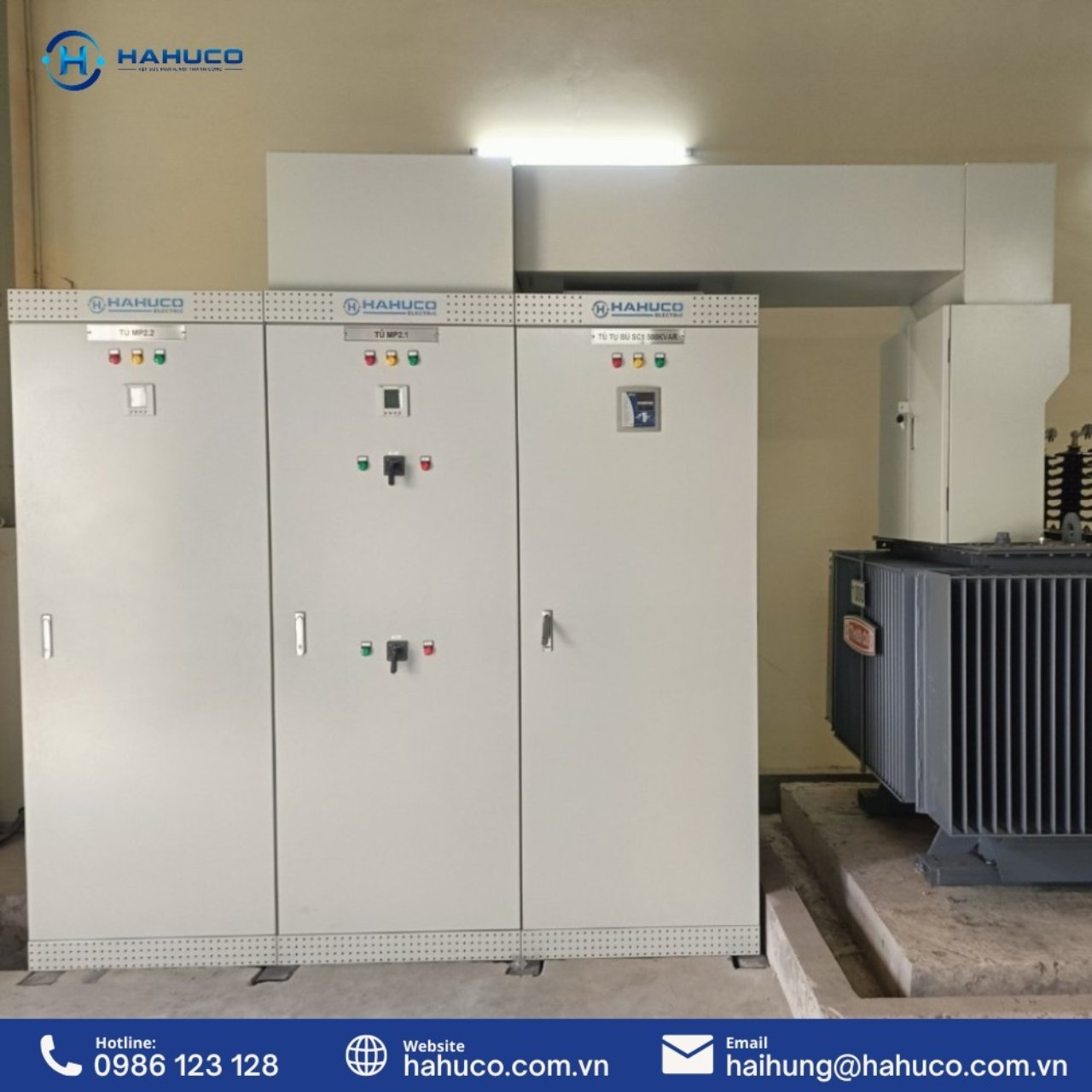

I. Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là thiết bị không thể thiếu trong các hệ thống điện của nhà máy, xưởng sản xuất hay khu công nghiệp. Chúng có nhiệm vụ điều khiển, phân phối và giám sát nguồn điện, đảm bảo các máy móc và thiết bị hoạt động ổn định. Tủ điện công nghiệp khác với tủ điện dân dụng ở khả năng chịu tải lớn, cấu trúc mạch điều khiển phức tạp và độ bền cao trong nhiều môi trường làm việc.

Cấu tạo tủ điện gồm phần vỏ bảo vệ làm từ kim loại hoặc vật liệu Composit, sơn tĩnh điện, chống ăn mòn, chống cháy và các thiết bị bên trong như aptomat, nút nhấn, rơle, contactor, relay bảo vệ pha, relay nhiệt, đèn báo, biến tần và cầu đấu Domino. Một số tủ công nghiệp còn có quạt hút và lưới lọc bụi để duy trì nhiệt độ và sạch môi trường bên trong.

Vai trò chính của tủ điện công nghiệp là phân phối nguồn điện, điều khiển các hệ thống máy móc, bảo vệ thiết bị và người vận hành, đồng thời giám sát và quản lý hệ thống điện một cách hiệu quả. Sử dụng tủ điện công nghiệp giúp ngăn ngừa sự cố quá tải, chập mạch, mất pha và duy trì hoạt động liên tục cho nhà máy.

II. Các loại tủ điện phổ biến hiện nay

Trong môi trường công nghiệp, tủ điện công nghiệp có nhiều loại, phục vụ các chức năng khác nhau từ phân phối điện đến điều khiển động cơ, hệ thống chiếu sáng hay máy bơm chữa cháy. Việc hiểu rõ từng loại tủ giúp lựa chọn và vận hành đúng cách, tối ưu hóa hiệu quả hệ thống điện. Dưới đây là các loại tủ điện công nghiệp phổ biến hiện nay.

Tủ điện phân phối

Tủ điện phân phối là tủ dùng để đóng cắt và cấp nguồn cho một khu vực hoặc hệ thống điện nhất định. Chúng thường được sản xuất theo tiêu chuẩn IEC 60439 với vỏ thép mạ kẽm, sơn tĩnh điện, đảm bảo độ bền và an toàn. Tủ phân phối được thiết kế dạng mô-đun, dễ dàng tháo lắp các phần nắp, mặt hông và mặt sau để thuận tiện cho bảo trì.

Bên trong tủ điện phân phối được bố trí các thiết bị phù hợp với nhu cầu khách hàng, gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối. Tủ phân phối thường được chia thành tủ điện phân phối tổng (MSB) và tủ phân phối nhánh (DB). Chức năng chính là cung cấp điện ổn định, bảo vệ hệ thống khỏi quá tải và sự cố, tuy nhiên tủ này thường vận hành thủ công, ít cần nút nhấn trên mặt tủ do đặc tính tiêu thụ ít khi đóng cắt.

Tủ điện điều khiển trung tâm

Tủ điện điều khiển trung tâm được thiết kế để vận hành và bảo vệ các động cơ, máy bơm, thiết bị công suất lớn trong nhà máy, xưởng sản xuất hoặc trạm bơm. Vỏ tủ được làm từ thép mạ điện, phun sơn tĩnh điện và bố trí các thiết bị điều khiển như khởi động mềm, bộ biến tần, khởi động trực tiếp, khởi động sao/tam giác và các thiết bị bảo vệ, lập trình điều khiển, hiển thị trạng thái vận hành.

Tủ điều khiển trung tâm có thể vận hành trực tiếp tại chỗ hoặc điều khiển từ xa, giúp đảo chiều động cơ, điều chỉnh tốc độ quay, đóng ngắt động cơ. Nhờ cấu trúc khoa học, tủ đảm bảo hoạt động ổn định, giảm rủi ro hỏng thiết bị, dễ bảo trì và giám sát hoạt động các máy móc quan trọng trong quá trình sản xuất.

Tủ điện ATS - Tủ chuyển mạch tự động

Tủ điện ATS được sử dụng ở những nơi yêu cầu điện liên tục, chẳng hạn các nhà máy, trung tâm dữ liệu hay bệnh viện. Tủ ATS tự động chuyển đổi nguồn điện từ lưới chính sang nguồn dự phòng, thường là máy phát điện, khi có sự cố mất điện hoặc chập điện. Khi lưới điện ổn định trở lại, tủ sẽ tự động chuyển nguồn trở lại, ngắt nguồn máy phát để tiết kiệm điện năng.

Tủ ATS có thể vận hành theo cơ chế tự động hoặc thủ công bằng tay. Nguyên lý hoạt động đơn giản nhưng hiệu quả, đảm bảo phụ tải luôn nhận điện liên tục, tránh gián đoạn sản xuất và giảm nguy cơ hỏng hóc thiết bị. Thiết kế tủ phải chắc chắn, bền bỉ, đảm bảo an toàn cho người vận hành trong mọi tình huống.

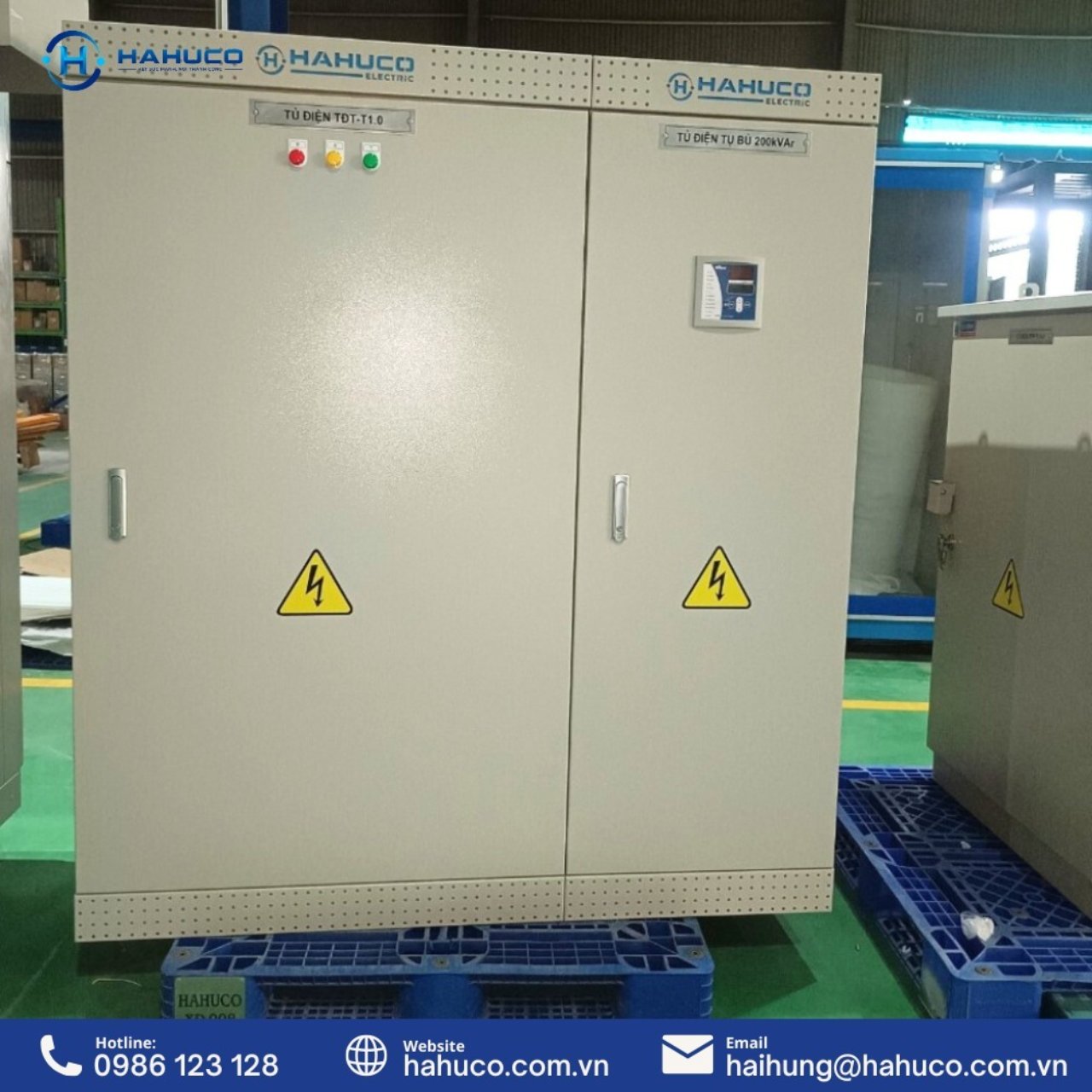

Tủ điện tụ bù

Tủ điện tụ bù công suất phản kháng giúp nhà máy cải thiện hệ số công suất, giảm tổn thất điện năng và chi phí hóa đơn tiền điện. Tủ tụ bù hoạt động tự động, đóng cắt tụ khi độ lệch pha vượt mức cài đặt (thường 0,95) và duy trì trạng thái ổn định đến khi đạt mức mong muốn.

Các phương pháp bù phổ biến gồm bù tập trung, bù riêng lẻ, bù theo nhóm, bù nền và bù động. Tủ tụ bù được thiết kế thông minh, hoạt động độc lập, giúp mạng điện không hao phí, đảm bảo nguồn điện ổn định cho toàn hệ thống máy móc mà không cần thao tác thủ công.

Tủ điều khiển bơm chữa cháy

Tủ điều khiển bơm chữa cháy là loại tủ điện quan trọng trong các hệ thống PCCC, chịu trách nhiệm khởi động báo động và cấp điện cho động cơ bơm nước. Vỏ tủ được làm từ tôn dày khoảng 2mm, sơn tĩnh điện, bảo vệ thiết bị khỏi môi trường khắc nghiệt.

Bên trong tủ bố trí các thiết bị điều khiển, bảo vệ và giám sát bơm, giúp hệ thống hoạt động chính xác, kịp thời khi có sự cố cháy nổ. Tủ điều khiển bơm chữa cháy đảm bảo an toàn cho công trình, đồng thời giúp việc kiểm tra và bảo trì nhanh chóng, hiệu quả.

Tủ điện điều khiển chiếu sáng

Tủ điện chiếu sáng quản lý các đầu mối điện và thiết bị quan trọng của mạng điện chiếu sáng trong nhà máy, công trình công cộng hoặc khu đô thị. Tủ được làm từ tôn tấm, tuân thủ tiêu chuẩn quốc tế như JIS 43302, En10142, ASTM A653/A653-08.

Tủ vận hành theo hai cách: tự động, theo lịch trình cố định đã cài đặt, và thủ công, khi cần can thiệp trực tiếp. Việc điều khiển tự động giúp tiết kiệm nhân công và năng lượng, trong khi điều khiển thủ công hữu ích trong các tình huống khẩn cấp hoặc bảo trì. Tủ chiếu sáng đảm bảo hệ thống đèn hoạt động ổn định, duy trì ánh sáng cho các khu vực sản xuất hoặc công cộng.

III. Cấu tạo của tủ điện công nghiệp

Tủ điện công nghiệp là thiết bị trung tâm của mọi hệ thống điện nhà máy, xí nghiệp, giúp bảo vệ, phân phối và điều khiển nguồn điện. Hiểu rõ cấu tạo của tủ điện giúp việc lắp đặt, vận hành và bảo trì đạt hiệu quả cao, đồng thời tăng tuổi thọ thiết bị và đảm bảo an toàn cho người sử dụng. Tủ điện công nghiệp cơ bản gồm phần vỏ bảo vệ bên ngoài và hệ thống các thiết bị điện bên trong.

Vỏ tủ điện

Vỏ tủ điện được làm từ thép, inox hoặc vật liệu Composit, sơn tĩnh điện để chống ăn mòn và chống cháy. Vỏ tủ vừa đảm bảo an toàn cho người vận hành, vừa bảo vệ các thiết bị bên trong khỏi bụi, ẩm, hóa chất hoặc va chạm cơ học. Kích thước và độ dày tôn tùy thuộc vào công suất, số lượng thiết bị bên trong và môi trường lắp đặt. Vỏ tủ có thể tháo lắp các mặt hông, mặt sau và nắp trên để thuận tiện cho việc bảo trì, kiểm tra hoặc nâng cấp thiết bị.

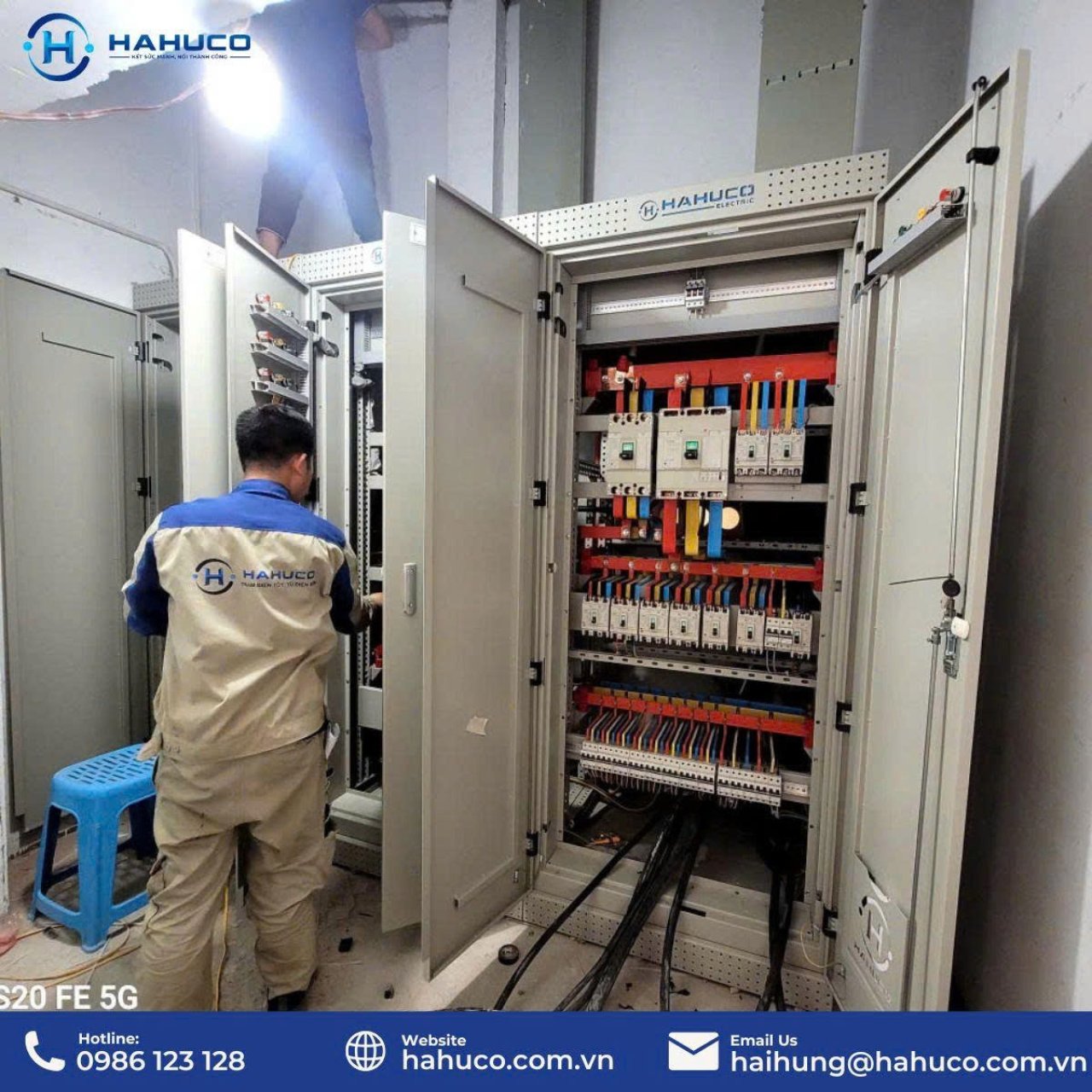

Hệ thống phân phối và bảo vệ

Bên trong tủ điện công nghiệp được bố trí các thiết bị đóng cắt và bảo vệ như aptomat, cầu dao, cầu chì, rơle bảo vệ pha, rơle nhiệt. Các thiết bị này giúp phân phối điện đến từng máy móc, thiết bị trong nhà máy, đồng thời bảo vệ hệ thống khi xảy ra quá tải, chập mạch hoặc sụt áp. Aptomat là thiết bị phổ biến nhất hiện nay, thay thế cầu dao và cầu chì truyền thống nhờ khả năng vận hành ổn định, tuổi thọ cao và dễ thay thế.

Thiết bị điều khiển

Tủ điện công nghiệp còn chứa các thiết bị điều khiển như nút nhấn, contactor, relay, bộ biến tần, khởi động trực tiếp hoặc khởi động sao-tam giác. Nút nhấn và contactor giúp thao tác đóng mở, điều khiển động cơ, máy bơm và thiết bị sản xuất một cách trực tiếp và nhanh chóng. Relay và biến tần đảm nhiệm việc bảo vệ, giám sát và điều chỉnh hoạt động của động cơ, giúp vận hành ổn định và tiết kiệm năng lượng.

Hệ thống giám sát và báo hiệu

Đèn báo, đồng hồ điện, relay giám sát và các thiết bị hiển thị trạng thái được bố trí bên trong tủ để kỹ sư và nhân viên vận hành theo dõi tình trạng hoạt động của hệ thống. Các thiết bị này cảnh báo sự cố như mất pha, quá tải, sụt áp, giúp chủ động xử lý trước khi sự cố gây ảnh hưởng đến dây chuyền sản xuất. Trong một số tủ điện cao cấp, hệ thống giám sát còn có thể kết nối với trung tâm điều khiển từ xa, giúp quản lý tập trung và dễ dàng bảo trì.

Thiết bị phụ trợ và tiện ích

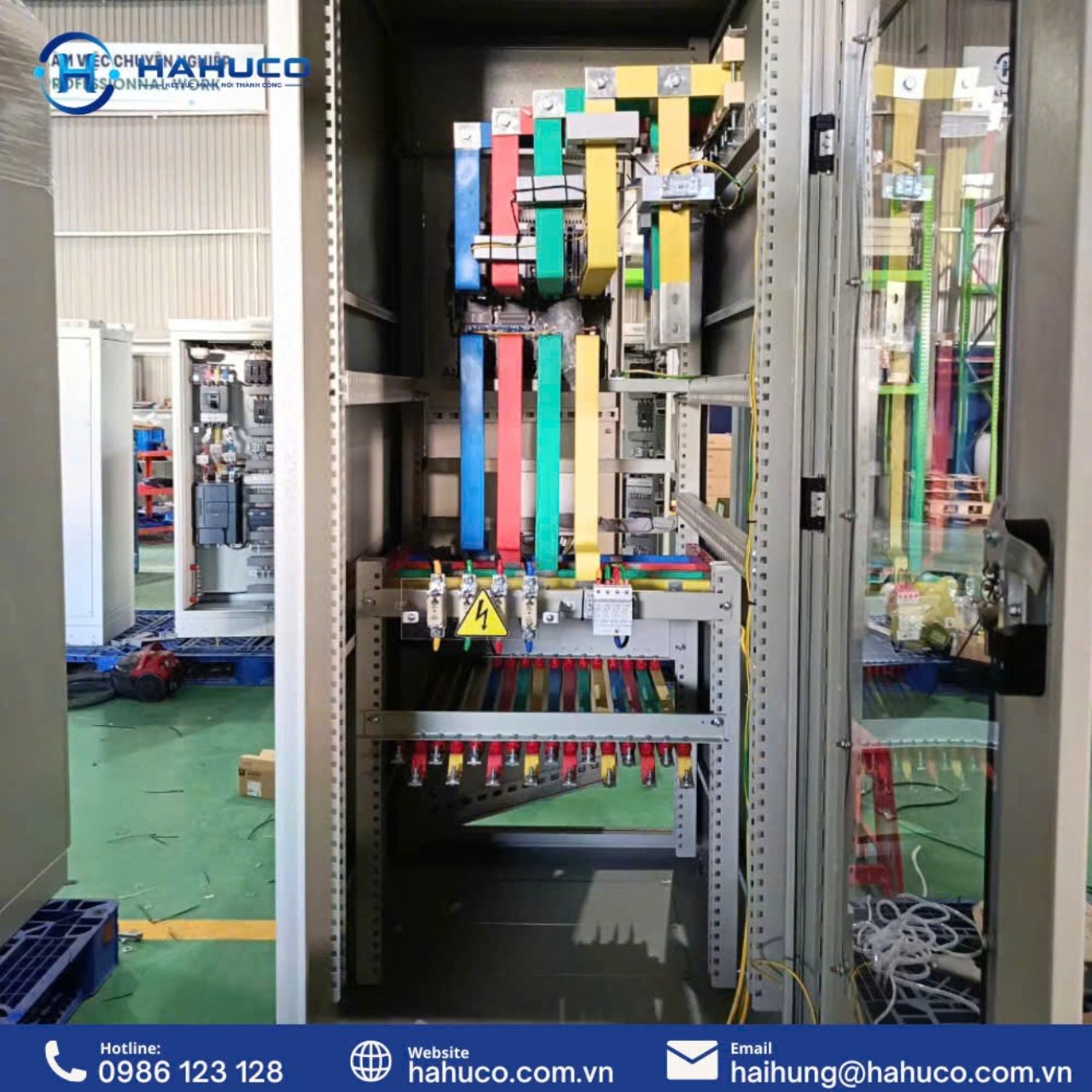

Ngoài các thiết bị chính, tủ điện công nghiệp còn trang bị quạt hút, lưới lọc bụi, thanh bus, cầu đấu Domino, giúp duy trì nhiệt độ ổn định, sạch môi trường bên trong, đồng thời tạo thuận tiện cho việc đấu nối và kiểm tra thiết bị. Sự sắp xếp khoa học bên trong tủ giúp giảm thời gian bảo trì, tránh nhầm lẫn và tăng hiệu suất vận hành.

Để giúp độc giả có cái nhìn toàn diện hơn về hệ thống điện công nghiệp, bài viết "Tủ điện công nghiệp 3 pha" sẽ cung cấp những thông tin chi tiết về các loại tủ điện, cấu tạo bên trong, cũng như vai trò quan trọng của chúng trong nhà máy. Thông qua bài viết này, bạn sẽ hiểu rõ cách tủ điện 3 pha phân phối điện năng, bảo vệ thiết bị, đồng thời hỗ trợ vận hành ổn định và an toàn cho toàn bộ hệ thống. Đây cũng là cơ hội để tham khảo các giải pháp lắp đặt và lựa chọn tủ điện phù hợp, đặc biệt với các nhà máy có nhu cầu công suất lớn, giúp tối ưu hóa hiệu quả sản xuất và giảm rủi ro trong quá trình vận hành.

IV. Vì sao nhà máy phải dùng tủ điện công nghiệp?

Tủ điện công nghiệp đóng vai trò quan trọng trong mọi hoạt động sản xuất, từ phân phối nguồn điện đến điều khiển, giám sát và bảo vệ hệ thống. Sử dụng tủ điện công nghiệp giúp nhà máy vận hành liên tục, giảm rủi ro và đảm bảo an toàn cho con người và thiết bị.

Tủ điện công nghiệp giúp phân phối và điều khiển nguồn điện

Tủ điện công nghiệp lấy nguồn điện chính và phân phối đến các máy móc, thiết bị khác nhau trong nhà máy. Nhờ đó, mọi hoạt động sản xuất đều có đủ điện năng, máy móc vận hành ổn định và hiệu quả. Tủ điện còn cho phép điều khiển trực tiếp hoặc từ xa các thiết bị, điều chỉnh tốc độ, đảo chiều động cơ, đóng mở các mạch điện theo nhu cầu sản xuất. Nhờ khả năng phân phối và điều khiển chính xác, tủ điện giúp tối ưu hóa công suất sử dụng điện và giảm hỏng hóc thiết bị do hoạt động không ổn định.

Bảo vệ hệ thống và người sử dụng

Tủ điện được trang bị các thiết bị bảo vệ như aptomat, cầu dao, rơle, cầu chì, đảm bảo hệ thống điện không bị quá tải, ngắn mạch hay sụt áp. Vỏ tủ chắc chắn, chống cháy, chống ăn mòn và cách điện tốt bảo vệ an toàn cho người vận hành khỏi nguy cơ điện giật. Nhờ các chức năng bảo vệ, tủ điện công nghiệp giúp kéo dài tuổi thọ máy móc, giảm chi phí sửa chữa và duy trì an toàn lao động trong nhà máy.

Giám sát và quản lý hệ thống điện

Tủ điện cung cấp khả năng giám sát và quản lý hệ thống điện một cách hiệu quả. Nhân viên kỹ thuật có thể theo dõi tình trạng hoạt động của máy móc, nhận biết các sự cố và xử lý kịp thời. Cấu trúc tủ được bố trí khoa học, các thiết bị hiển thị, đèn báo và đồng hồ điện giúp việc kiểm tra, bảo trì và sửa chữa nhanh chóng, giảm thời gian ngừng máy và đảm bảo sản xuất liên tục.

Các chức năng quan trọng khác

Ngoài phân phối, điều khiển và giám sát, tủ điện công nghiệp còn thực hiện các chức năng nâng cao như ổn định nguồn điện và tiết kiệm năng lượng. Tủ ATS giúp chuyển đổi tự động sang nguồn dự phòng khi mất điện, duy trì hoạt động liên tục cho dây chuyền sản xuất. Tủ tụ bù cải thiện hệ số công suất, giảm tổn thất điện năng và chi phí tiền điện cho nhà máy. Các chức năng này kết hợp giúp nhà máy vận hành ổn định, hiệu quả và an toàn hơn.

V. HAHUCO - Đơn vị cung cấp, lắp đặt các loại tủ điện công nghiệp chất lượng, an toàn, bền bỉ

Trong bối cảnh công nghiệp hóa hiện nay, nhu cầu về hệ thống điện ổn định, an toàn và hiệu quả tại các nhà máy, xí nghiệp, khu công nghiệp ngày càng cao. HAHUCO là đơn vị uy tín chuyên sản xuất, cung cấp và lắp đặt các loại tủ điện công nghiệp, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế và yêu cầu vận hành liên tục. Sản phẩm của HAHUCO bao gồm tủ điện hạ thế, trung thế, tủ phân phối, tủ điều khiển, tủ ATS, tủ tụ bù, tủ bơm chữa cháy và tủ chiếu sáng, cùng các thiết bị phụ trợ như thang - máng cáp, đáp ứng mọi nhu cầu về phân phối và điều khiển điện trong công nghiệp.

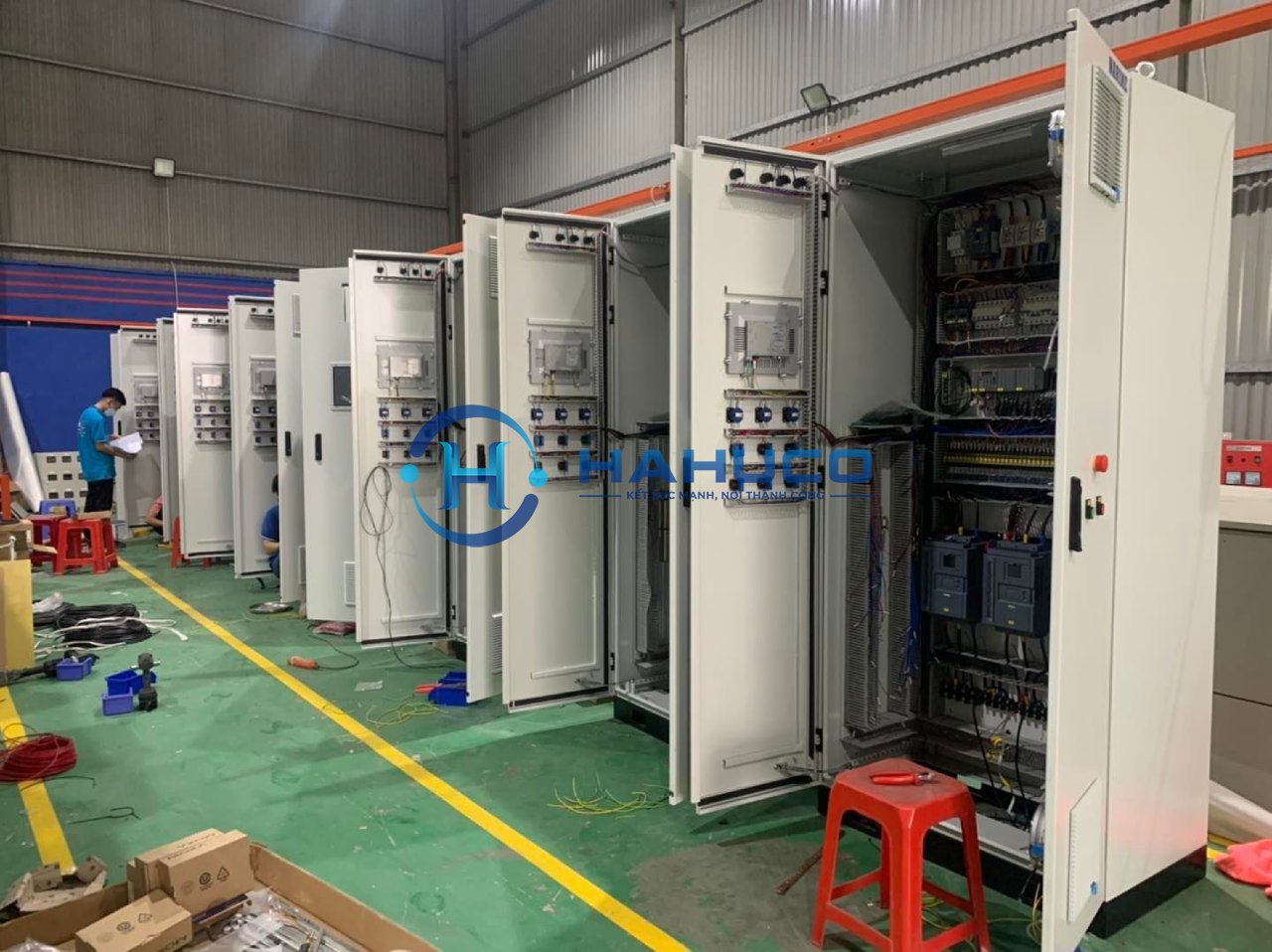

HAHUCO sở hữu nhà máy sản xuất quy mô 1ha tại Văn Lâm - Hưng Yên, được trang bị hệ thống máy móc hiện đại nhập khẩu từ Đức. Quy trình sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn IEC, EN và JIS, đảm bảo chất lượng sản phẩm, độ bền, tính ổn định và an toàn cho người sử dụng. Vỏ tủ điện được chế tạo chắc chắn, chống ăn mòn, chống cháy và sơn tĩnh điện chất lượng cao, bảo vệ hiệu quả các thiết bị bên trong.

Đội ngũ kỹ sư và công nhân kỹ thuật của HAHUCO giàu kinh nghiệm, am hiểu quy trình sản xuất và vận hành tủ điện công nghiệp. Từ thiết kế đến lắp đặt, các tủ điện được bố trí khoa học, dễ dàng bảo trì, nâng cấp và giám sát hệ thống điện. Các giải pháp lắp đặt và thi công của HAHUCO giúp nhà máy vận hành ổn định, tối ưu hóa năng suất, giảm rủi ro chập cháy, quá tải và hỏng hóc thiết bị.

HAHUCO cam kết cung cấp sản phẩm đúng tiến độ, đạt tiêu chuẩn kỹ thuật cao, kèm dịch vụ hậu mãi chuyên nghiệp. Khách hàng được tư vấn lựa chọn loại tủ điện phù hợp với nhu cầu, công suất và môi trường vận hành, đồng thời được hỗ trợ lắp đặt, bảo trì và sửa chữa nhanh chóng.

Với năng lực sản xuất vượt trội, kinh nghiệm thực tiễn phong phú và đội ngũ tâm huyết, HAHUCO không chỉ là nhà cung cấp tủ điện công nghiệp uy tín tại Việt Nam mà còn là đối tác tin cậy giúp các nhà máy vận hành hiệu quả, an toàn và bền bỉ.

Phân phối tủ điện công nghiệp tại khu công nghiệp và nhà máy

HAHUCO cung cấp giải pháp tủ điện công nghiệp cho các khu công nghiệp, nhà máy sản xuất và xí nghiệp trên toàn quốc. Các hệ thống tủ điện được lắp đặt tại nhiều khu vực công nghiệp, phục vụ nhu cầu phân phối điện, điều khiển máy móc và đảm bảo an toàn vận hành. Dù là môi trường sản xuất điện tử, cơ khí hay chế biến, tủ điện HAHUCO đều đáp ứng chuẩn kỹ thuật, chịu tải cao, chống ăn mòn và dễ bảo trì.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Việc sử dụng tủ điện công nghiệp trong nhà máy không chỉ đảm bảo phân phối và điều khiển nguồn điện một cách chính xác mà còn nâng cao hiệu quả quản lý, bảo vệ thiết bị và an toàn cho người vận hành. Với nhu cầu điện năng ngày càng cao và các hệ thống máy móc phức tạp, tủ điện trở thành một phần không thể thiếu trong mọi quy trình sản xuất. HAHUCO, với hơn một thập kỷ kinh nghiệm trong sản xuất tủ điện và thiết bị điện công nghiệp, cung cấp các giải pháp tủ điện hạ thế, trung thế, trạm biến áp chất lượng cao, đáp ứng mọi yêu cầu khắt khe về độ bền, ổn định và an toàn. Việc lựa chọn HAHUCO giúp các nhà máy vận hành hiệu quả, giảm rủi ro và tối ưu hóa chi phí vận hành hệ thống điện.

Những câu hỏi liên quan:

1. Tủ điện công nghiệp có thể chịu được môi trường khắc nghiệt không?

Tủ điện công nghiệp được thiết kế với vỏ thép hoặc vật liệu Composit sơn tĩnh điện, chống ăn mòn, chống cháy và chịu nhiệt tốt. Nhờ các thiết bị phụ trợ như quạt hút và lưới lọc bụi, tủ điện vẫn vận hành ổn định trong môi trường nhiều bụi, ẩm, hóa chất hoặc nhiệt độ cao, phù hợp cho các nhà máy và khu công nghiệp hiện đại.

2. Tủ điện công nghiệp giúp tiết kiệm điện năng như thế nào?

Tủ điện công nghiệp tích hợp tủ tụ bù và tủ ATS giúp cải thiện hệ số công suất và tự động chuyển nguồn dự phòng. Nhờ đó, hệ thống điện giảm tổn thất năng lượng, duy trì hiệu suất tối ưu, tiết kiệm chi phí hóa đơn điện và hạn chế quá tải cho thiết bị, đặc biệt tại các nhà máy và xí nghiệp quy mô lớn.

3. Tủ điện công nghiệp có thể điều khiển từ xa không?

Các loại tủ điều khiển trung tâm và tủ ATS hiện đại có thể kết nối hệ thống SCADA hoặc PLC, cho phép vận hành từ xa. Nhân viên kỹ thuật có thể theo dõi trạng thái, đóng mở thiết bị, đảo chiều động cơ hoặc điều chỉnh tốc độ bơm, đảm bảo an toàn và tối ưu hóa hoạt động sản xuất tại nhiều nhà máy trên địa bàn khác nhau.

4. Làm sao để bảo trì tủ điện công nghiệp hiệu quả?

Việc bảo trì tủ điện công nghiệp cần kiểm tra vỏ tủ, thiết bị đóng cắt, aptomat, rơle, biến tần và hệ thống giám sát định kỳ. Các kỹ sư HAHUCO hướng dẫn bảo trì nhanh chóng, đảm bảo nguồn điện ổn định, phòng tránh hỏng hóc, giảm thời gian ngừng máy, đồng thời nâng cao tuổi thọ tủ điện tại các khu công nghiệp và xưởng sản xuất.

5. Tại sao nhà máy phải dùng tủ điện công nghiệp thay vì tủ điện dân dụng?

Tủ điện công nghiệp được thiết kế chịu tải lớn, cấu trúc điều khiển phức tạp và bảo vệ toàn diện cho máy móc. So với tủ điện dân dụng, chúng giúp nhà máy vận hành liên tục, phân phối điện ổn định, giảm rủi ro quá tải, mất pha, đồng thời tích hợp hệ thống giám sát từ xa, phù hợp cho mọi khu công nghiệp và xưởng sản xuất quy mô lớn.
