Phân loại tủ điện

Cung cấp cho Quý khách hàng về nội dung, chức năng , phân loại tủ điện phổ biến hiện nay như tủ điện phân phối, tủ điện hòa đồng bộ, tủ điện pccc, tủ mạng ....

Chức năng của tủ điện

Tủ điện là một bộ phận không thể thiếu trong bất kỳ công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ thống truyền tải phân phối đến các hộ tiêu thụ điện. Nó được dùng làm nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển, và là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mang điện với người sử dụng điện trong quá trình vận hành.

Có thể được làm từ tấm kim loại hoặc composit với kích thước và độ dày khác nhau tùy theo nhu cầu sử dụng. Trong các ứng dụng thông thường, tủ điện thường được sơn tĩnh điện trơn hoặc nhăn với các màu sắc khác nhu tùy theo lĩnh vực sử dụng hoặc yêu cầu của thiết kế.

Phân loại các loại tủ điện phổ biến

Tùy theo chức năng, cấu tạo và mục đích sử dụng tủ điện có thể phân ra các loại tủ điện phổ biến sau đây:

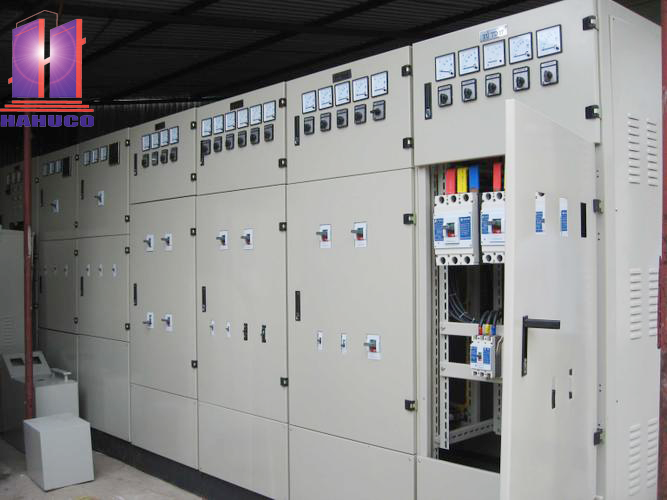

Tủ điện phân phối chính cho công trình(MSB)

– Tủ điện phân phối chính được HAHUCO chế tạo theo tiêu chuẩn IEC 60439-1, IEC 60529 . Vỏ tủ điện được chế tạo từ thép mạ kẽm và được sơn tĩnh điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì.
– Bố trí các thiết bị bên trong tủ điện có thể phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tủ điện được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bảo gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

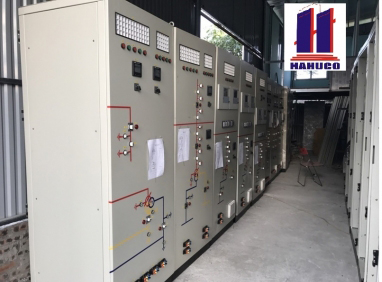

Tủ điện điều khiển trung tâm

– Tủ điện điều khiển trung tâm có thể được cung cấp cả hai loại:
+ Loại cố định
+ Loại không cố định(có thể kéo đi kéo lại)
– Các thiết bị được sử dụng bên trong tủ điện như khởi động mềm, bộ biến tần, bộ khởi động trực tiếp, bộ khởi động sao/ tam giác, bộ khởi động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.
– Khung và cá nắp tủ được chế tạo từ thép mạ điện và hoàn thiện bằng sơn tĩnh điện. Tủ điện điều khiển và bảo vệ động cơ công nghiệp, thủy lợi…. Tủ điện có cơ chế vận hành như sau:
+ Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.
+ Vận hành tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.

Tủ điện chuyển mạch – ATS

Tủ điện ATS được sử dụng ở những nơi có phụ tải đồi hỏi phải cấp điện liên tục, để cấp điện cho tải khi có sự cố phía nguồn lưới thường dùng là nguồn dự phòng là máy phát điện. Trong trường hợp tủ điện ATS có nhiệm vụ tự động chuyển đổi nguồn cung cấp từ lưới sang nguồn dự phòng để cấp điện trở cho nguồn tải hoạt động.
– Điện áp định mức: 380V/415V
– Dòng điện định mức: 1600A/2000A/2500A/3200A/6300A
– Thời gian chuyển mạch: 5~10s

 Tủ điện phân phối (tủ DB)

– Tủ điện được thiết kế sử dụng trong các phân xưởng, nhà máy hay phân phối điện cho một tầng trong tòa nhà. Vì vậy tủ điện phân phối được thiết kế gọn nhẹ, tính thẩm mỹ cao, an toàn và thuận tiện vận hành.
– Tủ điện DB được thiết kế chuẩn tạo điều kiện thuận lơi cho việc lựa chọn để sử dụng vào công trình. Tủ này là có phân chia theo màu xanh, đỏ, vàng điều này sẽ giúp cho việc lắp đặt dễ dàng, thuận tiện cũng như công tác bảo trì sửa chữa sau này.

 Tủ điện phòng cháy chữa cháy

Phòng cháy chữa cháy là một vấn đề vô cùng quan trọng trong bất kỳ lĩnh vực, địa điểm nào: kinh doanh, trường học, bệnh viện hay thậm chí là hộ gia đình. Nguy cơ từ các yếu tố cháy nổ có thể xảy đến bất kỳ lúc nào nếu không có sự chuẩn bị ngăn chặn cẩn thận. Tủ điện phòng cháy chữa cháy ra đời đã khiến cho hệ thống bảo vệ phòng cháy chữa cháy ngày một an toàn.

Nguyên lý hoạt động của tủ điện phòng cháy chữa cháy:
Tủ điện phòng cháy chữa cháy được đặt ở chế độ tự động, hoạt động theo một quy trình cụ thể. Đầu tiên, tủ sẽ tự động vận hành bơm bù áp nếu như hệ thốngphòng cháy chữa cháy bị rò rỉ nước. Thứ hai, khi báo cháy, mở vòi cứu hỏa tủ điện phòng cháy chữa cháy sẽ tự động vận hành bơm điện. Thứ ba, tủ điện tự động vận hành bơmxăng, nhiên liệu cần thiết mỗi khi báo cháy, mở vòi cứu hỏa,mất điện. Cuối cùng, tủ điện pccc có cơ chế tự động sạc và thông báo tình trạng ắc quyhiện tại cho người sử dụng.
– Điện áp cung cấp 3P-380V
– Đèn báo pha
– Đo dòng điện, điện áp
– Báo mất pha
– Tiêu chuẩn IP 43 - IP 55
– Tôn tấm nhập khẩu đảm bảo tiêu chuẩn  JIS G3302 (Nhật Bản), En10142 (Châu Âu), và ASTM A653/A653-08 (Mỹ)

 Tủ điện điều khiển chiếu sáng

Tủ điện điều khiển chiếu sáng dùng cho các hệ thống đèn chiếu sáng trong các khu vực công cộng như: đường phố, khu đô thị, vườn hoa, công viên, cầu… hay trong trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, sân vận động,...
– Kích thước tùy vào sơ đồ nguyên lý sẽ có thiết kế phù hợp.
– Tiêu chuẩn IP 43 - IP 55
– Tôn tấm nhập khẩu đảm bảo tiêu chuẩn  JIS G3302 (Nhật Bản), En10142 (Châu Âu), và ASTM A653/A653-08 (Mỹ)
– Kết hợp với rơ le thời gian được cái đặt chế độ bật, tắt thiết bị chiếu sáng trong 1 khoản thời gian được định trước.

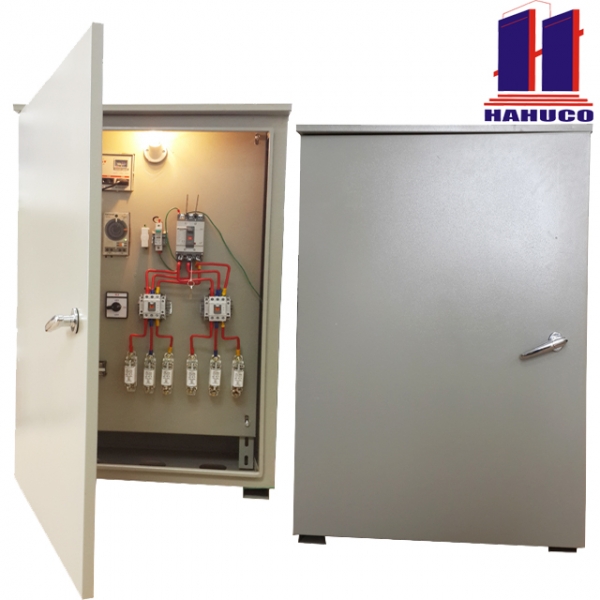

Tủ điện điều khiển chiếu sáng

Tủ tụ bù

Tủ dùng để bù công suất cho các phụ tải trong phân xưởng các dây chuyền sản xuất, các phụ tại thương mại lớn, công suất bù đến 600kVAR. Phương thức điều chinhrdung lượng bù và bảo vệ tụ đáp ứng các yêu cầu của Quý khách hàng.

Tủ tụ bù

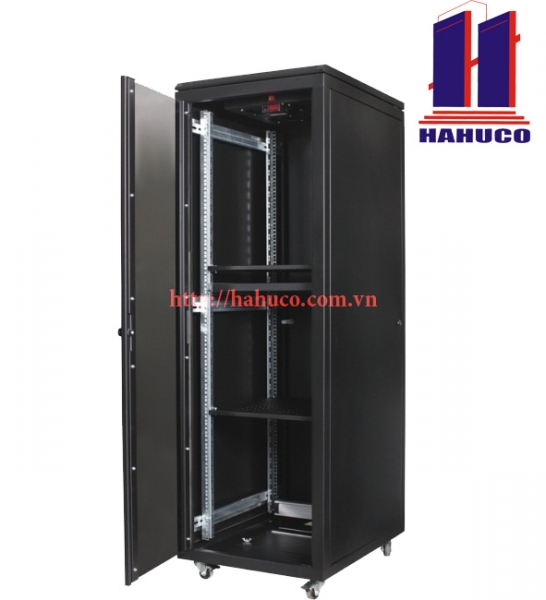

Tủ rack

Tủ rack hay còn gọi là tủ mạng, khác với những chiếc tủ bình thường sử dụng trong gia đình, tủ rack (tủ mạng) là tủ chuyên dụng chúng được dùng để chứa các thiết bị mạng như : Router , Switch, Server… không chỉ là để chứa chúng còn để bảo vệ khối thiết bị này khỏi các tác động từ môi trường bên ngoài.

Tủ rack (tủ mạng) được làm từ 2 loại nguyên liệu chính đó là tôn và thép , độ dày của chiếc tủ thường từ 1,2mm – 1,5mm với những chiếc tủ đạt chuẩn, còn với những chiếc tủ kém chất lượng thì sẽ mỏng manh hơn nhiều chỉ từ 0,8mm – 1,0mm.

Bảng  phân loại các loại tủ điện phổ biến hiện nay

STT Tên tủ điện :
1 Tủ phân phối chính cho công trình(MSB)
2 Tủ điều khiển trung tâm
3 Tủ chuyển mạch – ATS
4 Tủ phân phối (tủ DB)
5 Tủ phòng cháy chữa cháy
6 Tủ điều khiển chiếu sáng
7 Tủ tụ bù
8 Tủ mạng, tủ rack, tủ C-rack

Trên đây là bài viết về định nghĩa và phân loại các loại tủ điện cơ bản. Mong rằng những thông tin HAHUCO cung cấp hữu ích cho bạn.
