Kích thước tiêu chuẩn thang máng cáp và hướng dẫn lắp đặt đúng kỹ thuật

I. Giới thiệu chung về vai trò thang máng cáp trong công trình điện

Thang máng cáp là một trong những hạng mục quan trọng của hệ thống điện tại nhà xưởng, tòa nhà, trung tâm dữ liệu hay khu công nghiệp. Thiết bị này đảm nhiệm nhiệm vụ chứa, đỡ và bảo vệ dây dẫn trong suốt quá trình vận hành, giúp các tuyến cáp được bố trí gọn gàng, tránh tiếp xúc môi trường gây hỏng hóc. Khi tuyến điện có nhiều dây hoặc kéo dài hàng trăm mét, thang máng cáp giúp giảm tải cho cáp, hạn chế lực kéo và tránh tình trạng võng, đứt hay chèn ép dây dẫn.

Việc lựa chọn kích thước tiêu chuẩn phù hợp cũng giúp đội thi công dễ dàng lên phương án lắp đặt, hạn chế các lỗi như thiếu không gian chứa dây hoặc phải cắt ghép nhiều lần gây mất thời gian. Ở các công trình có mật độ dây lớn, thang máng cáp đóng vai trò phân tầng, chia nhánh giúp sắp xếp khoa học, thuận tiện kiểm tra và bảo trì về sau.

Không chỉ hỗ trợ kỹ thuật, thang máng cáp còn giúp đảm bảo an toàn vận hành. Việc đi dây trên máng giúp hạn chế chạm chập, tăng khả năng tản nhiệt, giảm nguy cơ cháy nổ và bảo vệ thiết bị điện trước tác động cơ học. Hơn nữa, hệ thống thang máng cáp có tiêu chuẩn rõ ràng về kích thước, độ dày và tải trọng, giúp kỹ thuật viên dễ dàng đánh giá, dự toán và lắp đặt theo đúng yêu cầu công trình.

Tóm lại, thang máng cáp giữ vai trò vừa bảo vệ dây dẫn, vừa hỗ trợ thi công và vận hành hệ thống điện hiệu quả. Để hệ thống hoạt động ổn định, việc nắm rõ kích thước tiêu chuẩn và triển khai đúng kỹ thuật là yêu cầu bắt buộc trong mọi dự án điện.

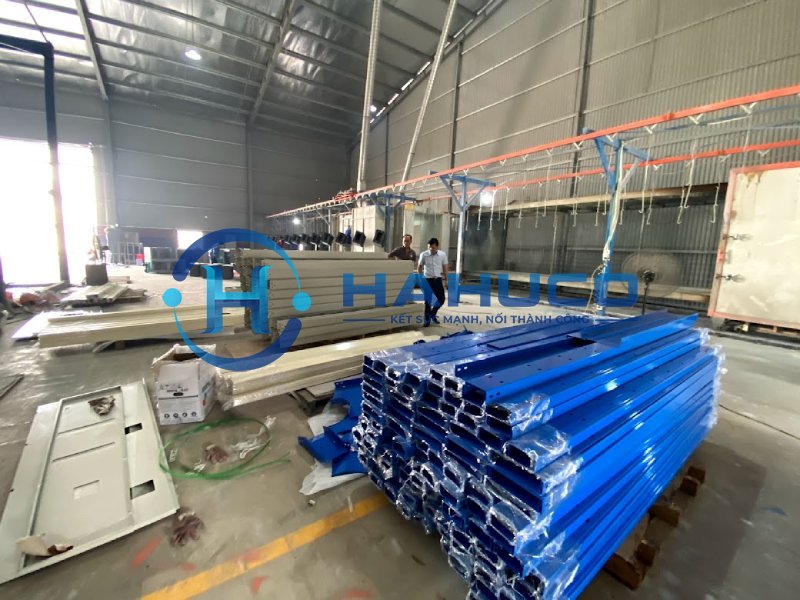

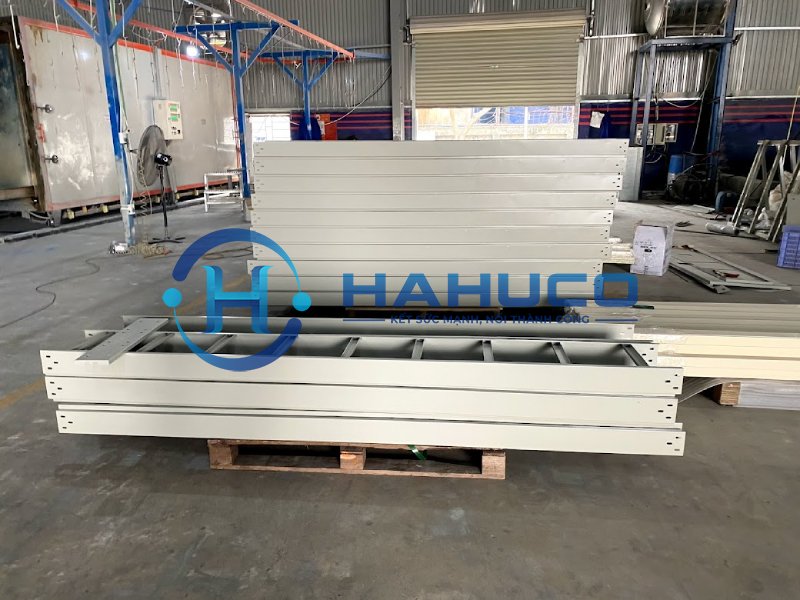

II. Kích thước tiêu chuẩn thang máng cáp

Kích thước tiêu chuẩn của thang máng cáp gồm ba nhóm chính: độ dày, chiều dài và chiều cao. Mỗi thông số đều có giá trị sử dụng riêng và ảnh hưởng trực tiếp đến độ bền, tải trọng và khả năng chứa dây. Dưới đây là chi tiết từng nhóm kích thước.

Kích thước tiêu chuẩn thang máng cáp - Độ dày thang máng cáp

Độ dày thang máng cáp thường dao động từ 0.8mm đến 2.0mm tùy yêu cầu công trình. Ở những tuyến cáp ngắn hoặc ít tải, độ dày 0.8-1.0mm là đủ để đảm bảo khả năng chịu lực. Đối với nhà xưởng, khu công nghiệp có nhiều dây to hoặc tuyến đi dài, độ dày 1.2-1.5mm giúp máng cáp ổn định, hạn chế cong vênh. Các công trình đặc thù như nhà máy hóa chất, khu vực ngoài trời hoặc môi trường ăn mòn thường sử dụng độ dày 1.5-2.0mm kết hợp vật liệu mạ kẽm nhúng nóng để tăng độ bền. Việc chọn độ dày phải dựa trên tải trọng cáp và khoảng cách giữa các giá đỡ. Khoảng cách giá đỡ càng lớn thì máng càng cần độ dày cao để tránh võng. Nếu chọn sai độ dày, máng cáp có thể biến dạng, làm mất độ thẳng tuyến và ảnh hưởng đến hệ thống dây dẫn.

Kích thước tiêu chuẩn thang máng cáp - Chiều dài thang máng cáp

Chiều dài tiêu chuẩn của thang máng cáp hiện nay phổ biến từ 2.5m đến 3m/đoạn. Việc giữ kích thước này giúp giảm các mối nối, làm tuyến đi đẹp hơn và tiết kiệm phụ kiện. Ở các vị trí đặc thù như giao nhau, lên xuống tầng, xoay hướng, máng sẽ được gia công theo kích thước riêng để khớp bản vẽ. Tuy nhiên, phần thẳng luôn ưu tiên dùng máng tiêu chuẩn để đảm bảo độ ổn định. Chiều dài ảnh hưởng trực tiếp đến sự liên kết giữa các đoạn và độ chắc chắn của toàn hệ thống. Nếu máng quá dài sẽ gây khó khăn khi vận chuyển và lắp đặt; nếu quá ngắn sẽ làm nhiều mối ghép, tăng rủi ro sai lệch cao độ. Vì vậy, tiêu chuẩn 2.5-3m được xem là tối ưu nhất, đảm bảo dễ vận chuyển, dễ thi công và vẫn giữ độ ổn định cho hệ thống.

Kích thước tiêu chuẩn thang máng cáp - Chiều cao thang máng cáp

Chiều cao thang máng cáp thường từ 50mm đến 150mm, tùy số lượng và đường kính dây dẫn. Với công trình ít dây hoặc đi tuyến ngắn, chiều cao 50-75mm đã đủ để chứa và bảo vệ dây. Ở các tuyến cáp trung bình, đặc biệt trong tòa nhà hoặc khu thương mại, chiều cao 100mm là lựa chọn phổ biến vì đảm bảo chứa đủ dây mà không chiếm quá nhiều không gian. Những công trình nhà xưởng, trạm điện, nhà máy sản xuất với mật độ dây lớn thường dùng máng cao 100-150mm nhằm tăng diện tích chứa và đảm bảo không gây chèn ép dây dẫn. Khi chọn chiều cao, kỹ thuật viên cần tính đến lượng dây hiện tại và cả khả năng mở rộng trong tương lai. Nếu chọn kích thước quá nhỏ, tuyến cáp sẽ chật, khó tản nhiệt và không đảm bảo an toàn; ngược lại, quá lớn sẽ tốn chi phí không cần thiết. Vì vậy, chiều cao tiêu chuẩn 50-150mm được xem là phù hợp cho hầu hết công trình.

III. Hướng dẫn cách lắp đặt thang máng cáp đúng kỹ thuật

Lắp đặt thang máng cáp đúng kỹ thuật giúp hệ thống điện vận hành ổn định, an toàn và bền lâu. Quy trình chuẩn gồm các bước từ chuẩn bị, khảo sát, lắp đặt đến nghiệm thu, đảm bảo đường cáp thẳng, chịu lực tốt và dễ bảo trì.

Công tác chuẩn bị trước khi lắp đặt

Công tác chuẩn bị là bước nền tảng để thi công thang máng cáp nhanh và chính xác.

Các công việc cần chuẩn bị:

• Kiểm tra bản vẽ thi công: Tuyến đi, cao độ, loại thang, phụ kiện.

• Chuẩn bị vật tư: Thang, máng, khay cáp, nắp, co, tê, giảm, bulong, kẹp giữ, ty ren, pat treo.

• Chuẩn bị dụng cụ: Máy khoan, máy hàn, máy cắt, máy mài, thước đo, dây rọi, thủy bình.

• Biện pháp an toàn: Giàn giáo, dây đai an toàn, bình chữa cháy, kính bảo hộ, găng tay, nón, biển báo khu vực thi công.

• Kiểm tra vật tư, dụng cụ: Không cong vênh, không han gỉ, đảm bảo đủ số lượng.

Tổng quan hệ thống thang - máng - khay - ống cáp

Hệ thống thang - máng - khay - ống cáp được bố trí để tối ưu không gian, dễ kiểm tra, bảo trì và an toàn vận hành:

• Thang cáp: Dùng cho số lượng dây lớn, thoát nhiệt tốt, thường lắp theo trần hoặc sàn.

• Máng cáp: Bảo vệ cáp, thuận tiện đi các tuyến phức tạp, thẩm mỹ cao.

• Khay cáp: Phù hợp các tuyến nhỏ, dễ kéo dây, tiết kiệm vật tư.

• Ống cáp: Bảo vệ cơ học tốt, dùng đoạn xuyên sàn, xuyên tường, khu vực có va chạm.

• Mỗi loại đều có phụ kiện đi kèm chuẩn: Co, tê, giảm, nắp, kẹp. Việc hiểu rõ chức năng từng loại giúp bố trí hợp lý và tránh sai sót trong thi công.

Quy trình lắp đặt chi tiết

Quy trình lắp đặt được triển khai theo các bước rõ ràng, giúp thang máng cáp chắc chắn và đúng chuẩn.

Các bước chính:

• Đánh dấu tuyến đi trên hiện trường theo bản vẽ, xác định cao độ, trục chuẩn.

• Khoan, gắn bulong nở, pat treo, giá đỡ tại các vị trí đã định.

• Lắp đặt các đoạn thang/máng cáp theo thứ tự: đầu cuối, góc, nhánh, sau đó nối đoạn thẳng.

• Mài gờ thép (bavia) và sơn dặm các đoạn cắt trước khi lắp nối.

• Nối dây đẳng thế tại các mối nối (nếu yêu cầu).

• Lắp tấm chắn, chèn khe hở tại các vị trí xuyên kết cấu theo kỹ thuật.

• Kiểm tra độ thẳng, khoảng cách giữa các lớp, siết bulong, bổ sung dây đẳng thế.

• Vệ sinh vật liệu thừa, đánh dấu tuyến đã hoàn thành vào bản vẽ.

• Sau kéo cáp, kiểm tra và chỉnh sửa máng lệch trước khi lắp nắp.

Lắp đặt theo từng phương pháp

Thang máng cáp có thể lắp đặt theo nhiều phương pháp, tùy đặc điểm công trình:

• Treo trần: Dùng ty ren và thanh treo, tối ưu không gian, phổ biến nhất.

• Dọc tường: Gắn pat tường hoặc giá chữ L, chắc chắn, thẩm mỹ, áp dụng hành lang kỹ thuật.

• Đặt sàn: Chịu tải trực tiếp, cần tính toán kỹ tải trọng.

• Ngoài trời: Dùng thang máng cáp mạ kẽm nhúng nóng, tấm che bảo vệ.

• Nguyên tắc chung: Khoảng cách giá đỡ đều, thang máng không võng, tuân thủ khoảng cách an toàn với các kỹ thuật khác.

Công tác nghiệm thu

Nghiệm thu giúp đảm bảo toàn bộ hệ thống đúng thiết kế và sẵn sàng vận hành:

• Kiểm tra cao độ, độ thẳng, khoảng cách giá đỡ.

• Kiểm tra bulong, mối nối, dây đẳng thế.

• Đánh giá phụ kiện: Co, tê, giảm, nắp, kẹp.

• Kiểm tra cáp sau kéo: Không chồng chéo, không gập, gọn gàng.

• Vệ sinh, dán nhãn nhận diện tuyến, lập biên bản hoàn công.

IV. Cách tính chiều dài thang máng cáp chuẩn xác

Việc tính chiều dài thang máng cáp cần chính xác ngay từ đầu để đảm bảo đủ vật tư, tránh thiếu hụt hoặc dư thừa gây tăng chi phí. Dưới đây là hướng dẫn từng bước để tính toán đúng cho mọi công trình.

Xác định tuyến đi và đo thực tế

Bước đầu tiên trong quá trình tính chiều dài là xác định tuyến đi dựa trên bản vẽ bố trí. Kỹ thuật viên cần đo thực tế toàn bộ đường đi, bao gồm cả chiều dài đoạn thẳng và chiều dài đoạn chuyển hướng. Các vị trí giao cắt với dầm, trần hoặc đường ống khác phải được đo chính xác để dự trù phụ kiện. Khi đo tuyến đi theo thực tế, nên đi theo đường dây đỏ định vị để đảm bảo đúng với chiều dài thực tế của công trình, tránh sai số so với bản vẽ. Đo thực tế càng chi tiết thì lượng vật tư tính ra càng sát và giúp quá trình thi công không bị gián đoạn.

Cộng chiều dài đoạn thẳng và phụ kiện chuyển hướng

Sau khi có số liệu tuyến đi, kỹ thuật tiến hành cộng tổng chiều dài các đoạn thẳng. Tuy nhiên, để tính đủ chiều dài thang máng cáp, không thể bỏ qua chiều dài của các phụ kiện như co ngang, co đứng, tê, giảm hay đoạn nối xuyên tường. Mỗi phụ kiện có chiều dài tiêu chuẩn, vì vậy khi sử dụng cần tính cộng thêm để đảm bảo tuyến lắp đặt ăn khớp. Nếu không tính đúng, khi thi công có thể bị hụt hoặc thừa, dẫn đến phải cắt ghép gây mất thẩm mỹ và giảm độ bền kết cấu. Nguyên tắc chung là tổng chiều dài bằng tổng đoạn thẳng cộng phụ kiện, sau đó cộng thêm tỷ lệ hao hụt tùy theo công trình.

Tính hao hụt tùy theo từng loại thang, máng, khay cáp

Hao hụt là phần không thể tránh trong quá trình thi công, đặc biệt ở các tuyến có nhiều điểm chuyển hướng hoặc độ dài lớn. Tỷ lệ hao thường nằm trong khoảng 3-7% tùy mức độ phức tạp của tuyến đi. Đối với tuyến đơn giản, ít co tê, chỉ cần cộng 3%. Với tuyến phức tạp nhiều chuyển hướng hoặc có yêu cầu kỹ thuật cao, nên cộng từ 5-7% để đảm bảo không thiếu vật tư. Thang cáp có hao nhiều hơn máng cáp do cấu trúc liên kết bằng bậc thang, còn khay cáp thường có hao ít nhất. Việc cộng hao hụt đúng giúp kỹ thuật viên chủ động vật tư, tránh bị gián đoạn thi công khi cần bổ sung gấp.

Tổng hợp vật tư và kiểm tra lần cuối

Sau khi đã tính tổng chiều dài và hao hụt, kỹ thuật viên tổng hợp thành bảng vật tư chi tiết. Bảng cần ghi rõ số lượng thang, máng, khay, phụ kiện và vật tư treo đỡ tương ứng. Trước khi đặt hàng hoặc xuất kho, cần rà soát lại toàn bộ số liệu để tránh sai sót. Kiểm tra lần cuối giúp đảm bảo số lượng phù hợp với thực tế, không thừa gây lãng phí và không thiếu gây ảnh hưởng tiến độ. Khi mọi thông số đã đầy đủ, có thể chuyển sang giai đoạn thi công hoặc duyệt vật tư theo quy trình của từng công trình.

Để triển khai hệ thống điện hiệu quả trong nhà xưởng, việc nắm rõ các thông tin về bài viết "Thang máng cáp nhà xưởng" là rất cần thiết. Nội dung này giúp kỹ thuật viên và chủ đầu tư hiểu được cách lựa chọn kích thước tiêu chuẩn, phương pháp lắp đặt đúng kỹ thuật và cách tính chiều dài thang máng cáp sao cho phù hợp với từng loại công trình. Thông qua những hướng dẫn chi tiết, bài viết không chỉ cung cấp kiến thức về vật tư, phụ kiện mà còn nhấn mạnh tầm quan trọng của việc bố trí tuyến cáp hợp lý, đảm bảo an toàn, tiết kiệm chi phí và nâng cao hiệu suất vận hành cho toàn bộ hệ thống điện trong nhà xưởng. Việc tham khảo đầy đủ các bước và tiêu chuẩn trong bài viết sẽ giúp quá trình thi công diễn ra thuận lợi và đạt chất lượng tối ưu.

V. HAHUCO - Đơn vị cung cấp, lắp đặt thang máng cáp đạt chuẩn kỹ thuật

HAHUCO là đơn vị chuyên sản xuất và cung cấp thang máng cáp cho nhiều công trình lớn nhỏ, từ công nghiệp đến dân dụng. Sản phẩm được sản xuất trực tiếp tại xưởng bằng công nghệ CNC hiện đại, đảm bảo kích thước chuẩn, độ dày đồng đều và khả năng chịu lực ổn định theo đúng tiêu chuẩn. HAHUCO cung cấp đầy đủ các loại thang, máng, khay cáp cùng phụ kiện đồng bộ như co, tê, giảm, nắp, kẹp, ty ren và pat treo, giúp hệ thống vận hành bền và an toàn.

Một trong những điểm mạnh của HAHUCO là khả năng sản xuất theo yêu cầu với kích thước linh hoạt, đáp ứng các tuyến phức tạp hoặc công trình đặc thù. Sản phẩm có nhiều lựa chọn hoàn thiện: sơn tĩnh điện, mạ kẽm điện phân và mạ kẽm nhúng nóng, phù hợp môi trường trong nhà, khu vực ẩm và khu vực ngoài trời. Ngoài cung cấp vật tư, HAHUCO còn hỗ trợ tư vấn kỹ thuật, bóc tách bản vẽ và hướng dẫn thi công theo đúng tiêu chuẩn để đảm bảo quá trình lắp đặt diễn ra thuận lợi.

Với đội ngũ chuyên môn giàu kinh nghiệm và chính sách giá gốc từ nhà máy, HAHUCO luôn là lựa chọn đáng tin cậy cho các nhà thầu và chủ đầu tư cần hệ thống thang máng cáp chất lượng cao. Sự đồng bộ trong sản phẩm và sự chuyên nghiệp trong hỗ trợ kỹ thuật giúp HAHUCO mang lại lợi ích thiết thực: Tiết kiệm chi phí, thi công nhanh và bền vững lâu dài.

Thang máng cáp chuẩn kỹ thuật cho công trình điện tại khu vực công nghiệp và đô thị

Thang máng cáp tiêu chuẩn được ứng dụng rộng rãi trong các công trình công nghiệp, khu đô thị, trung tâm thương mại và nhà xưởng, giúp bảo vệ hệ thống điện, nâng cao hiệu suất vận hành và giảm thiểu rủi ro hỏng hóc. Việc lựa chọn kích thước, độ dày và chiều cao phù hợp với mật độ dây dẫn tại từng khu vực không chỉ đảm bảo an toàn mà còn tối ưu chi phí thi công và bảo trì. Quy trình lắp đặt cần tuân thủ các tiêu chuẩn kỹ thuật, đồng thời linh hoạt theo đặc điểm công trình tại mỗi khu vực để thuận tiện kiểm tra, sửa chữa và vận hành lâu dài. Các nhà thầu và chủ đầu tư tại các khu vực công nghiệp và đô thị luôn cần dự toán chính xác chiều dài thang máng cáp, bao gồm cả phụ kiện chuyển hướng, nhằm triển khai thi công hiệu quả, tiết kiệm thời gian và vật tư. Lựa chọn nhà cung cấp uy tín với sản phẩm đồng bộ, hỗ trợ kỹ thuật tại hiện trường sẽ giúp hệ thống thang máng cáp vận hành ổn định, an toàn và bền vững bất kể vị trí công trình.

CÔNG TY CỔ PHẦN HAHUCO VIỆT NAM

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://HAHUCO.com.vn/

• Email: haihung@HAHUCO.com.vn

Lời kết

Nắm vững kích thước tiêu chuẩn thang máng cáp, biết cách lắp đặt thang máng cáp đúng kỹ thuật và tính toán chính xác chiều dài giúp công trình vận hành an toàn, ổn định và giảm tối đa chi phí sửa chữa về sau. Để đảm bảo chất lượng hệ thống, lựa chọn nhà cung cấp uy tín luôn là yếu tố quan trọng. HAHUCO - Đơn vị sản xuất trực tiếp tại xưởng với dây chuyền CNC hiện đại cung cấp đầy đủ các loại thang, máng, khay cáp đạt chuẩn kỹ thuật, độ dày, kích thước đa dạng cùng phụ kiện đồng bộ. Với hơn 14 năm kinh nghiệm, chính sách giá gốc nhà máy và hỗ trợ vận chuyển tận nơi, HAHUCO là lựa chọn phù hợp cho mọi công trình cần sự bền vững và chính xác trong hệ thống thang máng cáp.

Những câu hỏi liên quan

1. Làm sao để chọn loại thang máng cáp phù hợp với mật độ dây dẫn trong công trình?

Việc chọn loại thang máng cáp phụ thuộc vào số lượng và đường kính dây dẫn, chiều dài tuyến cáp, môi trường lắp đặt và yêu cầu an toàn. Đối với công trình mật độ dây lớn, thang cáp chịu tải tốt và chiều cao đủ lớn sẽ tối ưu không gian, giảm hao hụt vật tư và giúp bảo trì dễ dàng.

2. Có cần gia công phụ kiện thang máng cáp theo từng vị trí công trình không?

Các phụ kiện như co, tê, giảm nên gia công chính xác theo bản vẽ và vị trí thực tế tại công trình. Điều này giúp tuyến cáp khớp chuẩn, đảm bảo an toàn cơ học và vận hành, đồng thời hạn chế lãng phí vật tư và tăng thẩm mỹ cho hệ thống điện, đặc biệt tại các khu công nghiệp và đô thị.

3. Thang máng cáp có thể chịu được các điều kiện môi trường khắc nghiệt ngoài trời không?

Có, khi sử dụng vật liệu mạ kẽm nhúng nóng hoặc sơn tĩnh điện chất lượng cao, thang máng cáp ngoài trời có thể chống ăn mòn, chịu nhiệt, mưa nắng và tác động cơ học. Việc lựa chọn đúng vật liệu và kích thước tiêu chuẩn đảm bảo hệ thống vận hành ổn định, bền lâu và giảm chi phí bảo trì.

4. Bao lâu nên kiểm tra và bảo dưỡng hệ thống thang máng cáp tại công trình?

Hệ thống thang máng cáp nên được kiểm tra định kỳ 6-12 tháng, bao gồm đánh giá độ chắc chắn, mối nối, khoảng cách giá đỡ và tình trạng dây dẫn. Việc bảo dưỡng định kỳ giúp phát hiện sớm các lỗi cơ học, giảm rủi ro hỏng hóc, tối ưu hiệu suất và đảm bảo an toàn cho công trình dân dụng và công nghiệp.

5. Cách tính dự trù vật tư thang máng cáp hiệu quả cho các tuyến dài là gì?

Để tính dự trù chính xác, cần đo thực tế tuyến đi, cộng chiều dài đoạn thẳng với phụ kiện chuyển hướng, sau đó cộng thêm tỷ lệ hao hụt 3-7% tùy độ phức tạp. Phương pháp này giúp dự đoán đủ vật tư, tránh thừa hoặc thiếu, đảm bảo tiến độ thi công, chi phí hợp lý và vận hành ổn định cho công trình.
