Kích thước tiêu chuẩn của thang máng cáp

Thang máng cáp là hệ thống để quản lý và sắp xếp các loại dây điện, dây cáp, dây động lực, dây tín hiệu... của các công trình như xưởng sản xuất, nhà máy, chung cư, khu siêu thị, trung tâm thương mại... Được sắp xếp và thiết kế rất gọn gàng, thuận tiện cho việc tháo lắp,thay thế, bảo trì bảo dưỡng hay xử lý khi có sự cố xảy ra. Hệ thống thang máng cáp còn mang lại sự an toàn khi vận hành, tiết kiệm không gian, chi phí nguyên vật liệu, thời gian và chi phí lắp đặt, bảo dưỡng.

Thang máng cáp giúp bảo vệ an toàn cho dây cáp, loại bỏ rủi ro bị trầy xước hay rách vỏ cáp dẫn đến hở điện gây nguy hiểm tới tính mạng cho người thi công. Với thiết kế kiểu gọn nhẹ, dễ dàng lắp đặt và di chuyển trong công trình. Các phụ kiện đa dạnh, dễ kết nối với thang máng cáp nên rút ngắn thời gian thi công trên công trường.

Một số loại thang máng cáp hiện nay:

  • Thang máng cáp sơn tĩnh điện: Thường lắp đặt cho các công trình ở trong nhà, thang máng cáp được làm bằng tôn cán nguội và sơn tĩnh điện. Cũng có thể lắp đặt ngoài trời nếu sơn tĩnh điện màu 7032 bóng ngoài trời. Nhưng sẽ không được bền như loại mạ kẽm nhúng nóng.
  • Thang máng cáp mạ kẽm điện phân: Với công nghệ mạ điện phân hiện nay thì mạ kẽm điện phân được khách hàng rất tin tưởng sử dụng bởi khả năng chịu được các tác nhân có hại như mưa, môi trường khắc nghiệt. Mạ điện phân thường lắp đặt cho các công trình ở ngoài trời .
  • Thang máng cáp mạ kẽm nhúng nóng: Được lắp đặt nhiều nhất ở ngoài trời hay các vị trí có môi trường mà kim loại thường dễ bị tác động ăn mòn để đảm bảo độ vững chắc và trường tồn với thời gian
  • Thang máng cáp Inox: Có nhiều loại INOX như 304, 201... tuỳ từng trường hợp cụ thể mà dùng loại nào. Nếu lắp đặt ngoài trời dưới tác động của môi trường thì nên lắp đặt loại 304 còn thi công trong nhà thì dùng 201 cho giá thành hạ hơn so với 304.

Sau đây, chúng tôi xin giới thiệu cụ thể từng loại thang cáp, máng cáp, khay cáp hiện đang được HAHUCO sản xuất và phân phối trên thị trường.

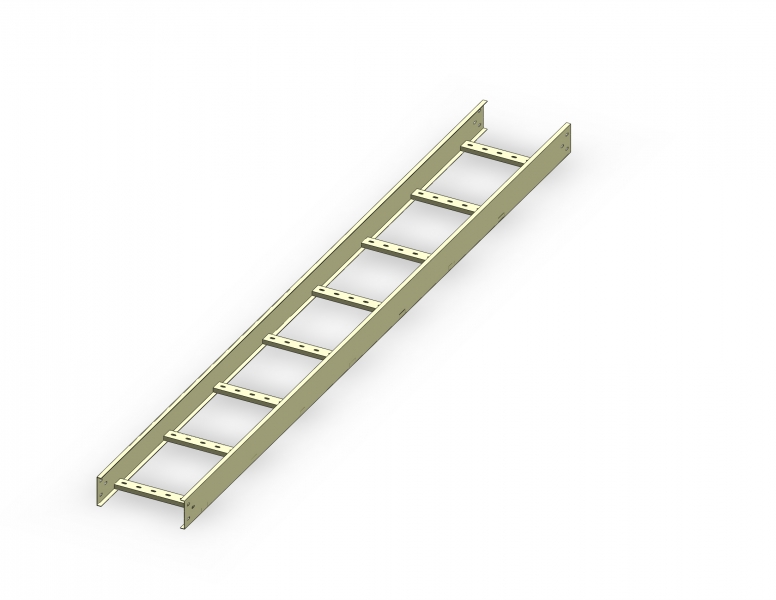

Thang cáp ( Tên tiếng Anh Cable ladder )

Là thang dẫn dùng cho việc lắp đặt dây động lực trong các nhà máy, chung cư, cao ốc...bởi tính năng chắc khoẻ và thông thoáng sẽ giúp tản nhiệt cho hệ thống dây dẫn lực.

Đặc tính tiêu chuẩn:

  • Vật liệu: Tôn cán nguội sơn tĩnh điện, tôn cán nguội mạ điện phân, tôn mạ kẽm , Inox 201, 304, 316, tôn mạ kẽm nhúng nóng.
  • Chiều dài tiêu chuẩn: 2,5 - 3m / cây.
  • Kích thước chiều rộng: 200 ÷ 1500mm.
  • Kích thước chiều cao: 50 ÷ 200mm.
  • Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
  • Màu thông dụng: trắng, ghi, cam hoặc tuỳ từng khách hàng đối với sơn tĩnh điện và mày đặc trưng đối với các loại mạ.

Các chi tiết cấu thành của hệ thống thang cáp:


THANG CÁP   KHỚP CHỮ T THANG CÁP   KHỚP CHỮ THẬP THANG CÁP

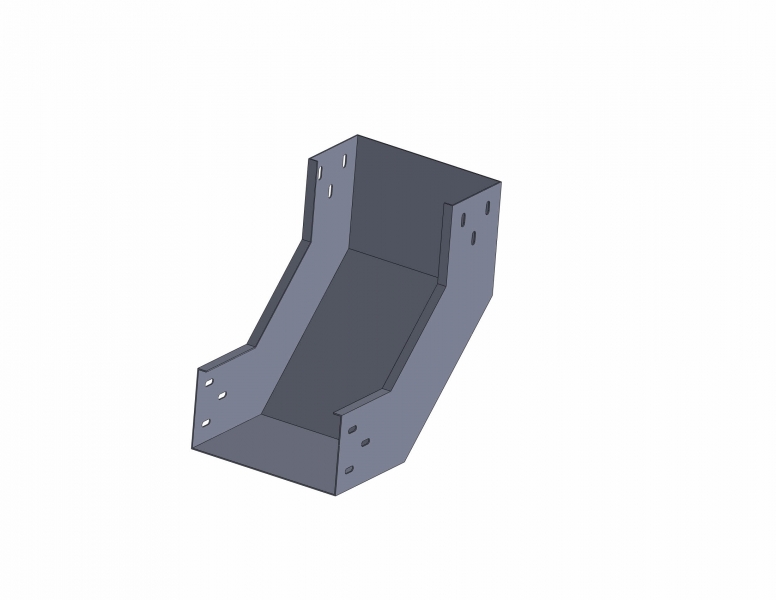

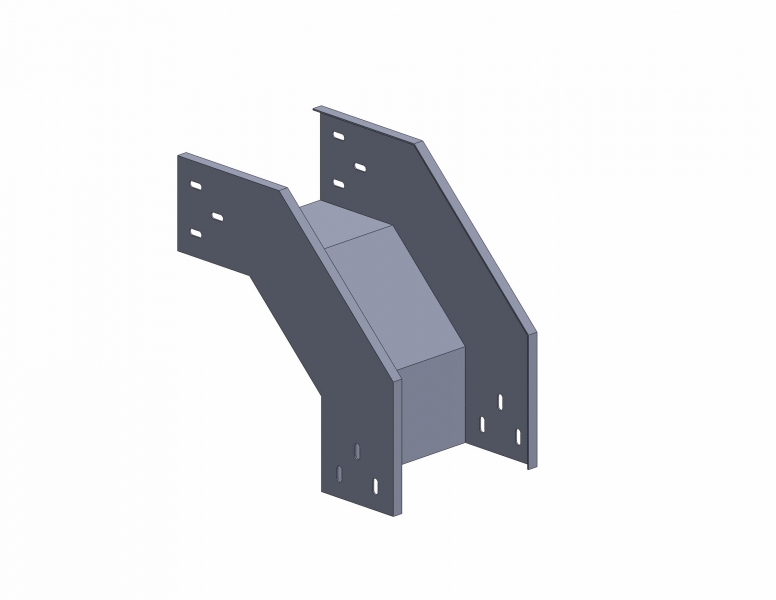

KHỚP CHỮ L THANG CÁP   CO LÊN THANG CÁP   CO XUỐNG THANG CÁP

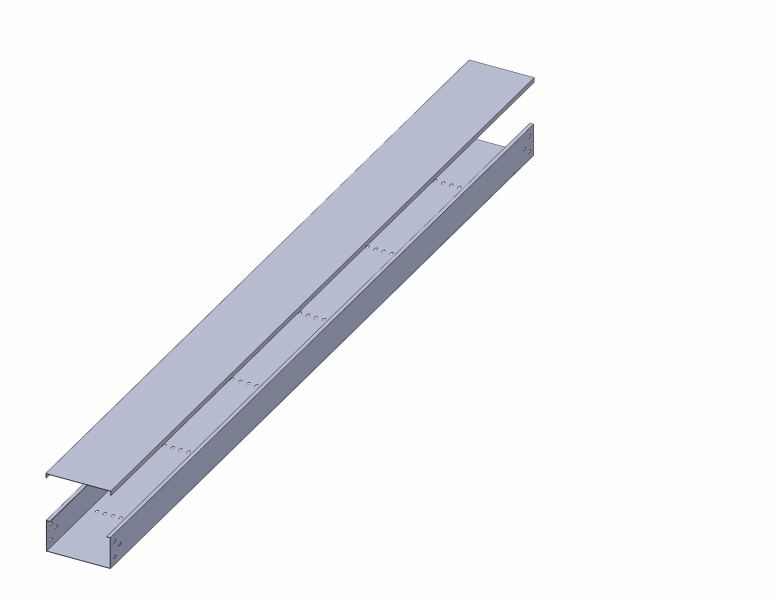

Máng cáp ( tên tiếng Anh là Trunking )

Là máng dẫn dùng cho việc lắp đặt dây và cáp điện đa phần là dây tín hiệu hoặc dây lực có tiết diện đường kính bé, kéo cho các trục nhánh trong các nhà máy, chung cư, cao ốc...

Đặc tính tiêu chuẩn:

  • Vật liệu: Tôn cán nguội sơn tĩnh điện, tôn mạ kẽm, Inox 201, 304, 316, tôn mạ kẽm nhúng nóng.
  • Chiều dài tiêu chuẩn: 2.5m - 3.0m/cây.
  • Kích thước chiều rộng: 50 ÷ 800mm.
  • Kích thước chiều cao: 40 ÷ 200mm.
  • Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
  • Màu thông dụng: trắng, xám, cam hoặc màu của vật liệu.

Các thành phần của hệ thống máng cáp:

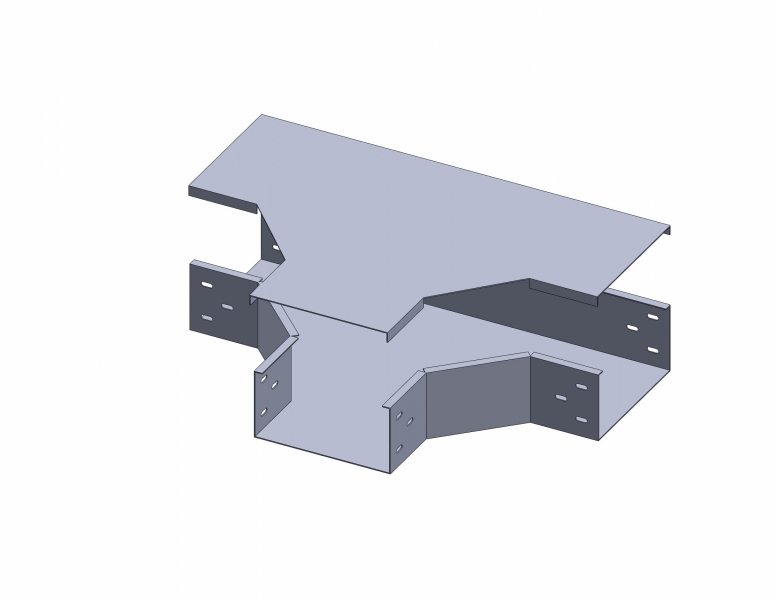

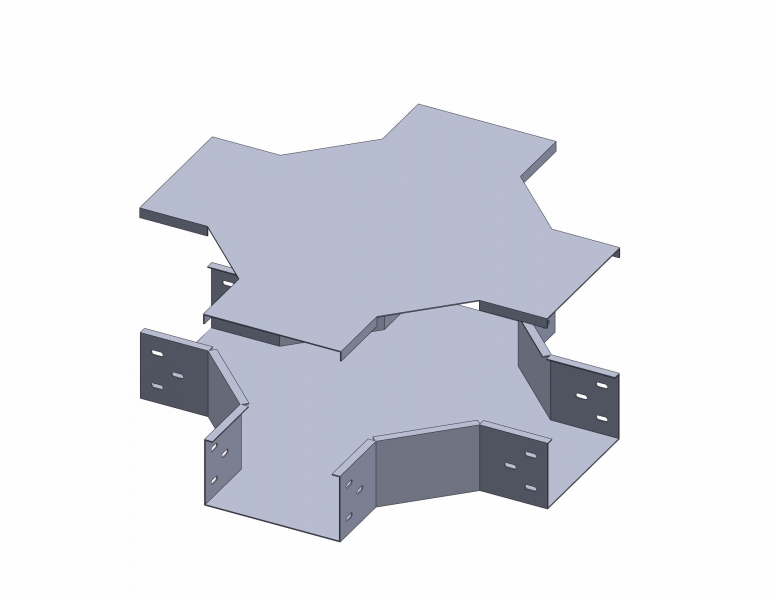

MÁNG CÁP  KHỚP CHỮ T MÁNG CÁP    KHỚP CHỮ THẬP MÁNG CÁP

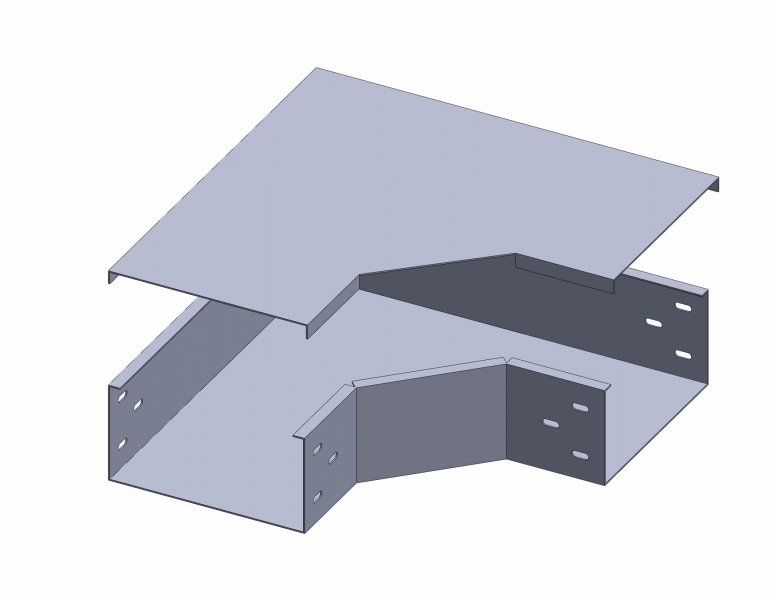

KHỚP CHỮ L MÁNG CÁP   CO LÊN MÁNG CÁP   CO XUỐNG MÁNG CÁP

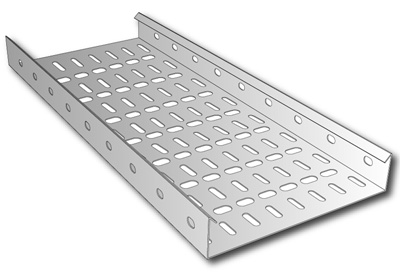

Khay cáp ( tên tiếng Anh là Cable tray )

Là khay dẫn dùng cho việc lắp đặt dây và cáp điện động lực và điều khiển trong các nhà máy, chung cư, cao ốc...

Đặc tính tiêu chuẩn:

  • Vật liệu: Tôn đen sơn tĩnh điện; tôn mạ kẽm; Inox 201, 304, 316; tôn mạ kẽm nhúng nóng.
  • Chiều dài tiêu chuẩn: 2.4m, 2.5m hoặc 3.0m/cây.
  • Kích thước chiều rộng: 50 ÷ 800mm.
  • Kích thước chiều cao: 40 ÷ 200mm.
  • Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.
  • Màu thông dụng: trắng, xám, cam hoặc màu của vật liệu.

Các thành phần của hệ thống khay cáp:


KHAY CÁP  KHỚP CHỮ T KHAY CÁP    KHỚP CHỮ THẬP KHAY CÁP




KHỚP CHỮ L KHAY CÁP   CO LÊN KHAY CÁP   CO XUỐNG KHAY CÁP


Xem tất cả các sản phẩm thang máng cáp

Thang máng cáp do HAHUCO sản xuất và phân phối
