Cấu tạo thang máng cáp - Chi tiết phân loại và hệ thống phụ kiện thang máng cáp cụ thể

I. Thang máng cáp là gì?

Thang máng cáp là hệ thống dùng để quản lý, sắp xếp các loại dây dẫn như dây điện, dây cáp động lực, dây tín hiệu trong các công trình công nghiệp và dân dụng. Nó giúp cố định dây cáp theo tuyến, tạo sự gọn gàng, dễ kiểm soát, đồng thời đảm bảo an toàn khi vận hành.

Hệ thống thang máng cáp thường xuất hiện ở các nhà máy, xưởng sản xuất, tòa nhà cao tầng, trung tâm thương mại, khu chung cư, nơi có khối lượng dây dẫn lớn và yêu cầu quản lý tập trung. Không chỉ mang lại tính thẩm mỹ, nó còn giảm thiểu nguy cơ trầy xước, rách vỏ cáp, tránh gây hở điện, đảm bảo an toàn cho người thi công và vận hành.

Ngoài ra, thang máng cáp còn giúp tiết kiệm chi phí nguyên vật liệu, giảm thời gian thi công, thuận tiện cho bảo trì, bảo dưỡng hoặc thay thế khi cần thiết. Các loại phụ kiện đi kèm như co, nối, khớp chữ T, chữ L,… giúp kết nối linh hoạt, thích ứng với mọi địa hình, đảm bảo hệ thống hoàn chỉnh, chắc chắn và bền bỉ.

II. Cấu tạo thang máng cáp hiện nay

Hệ thống thang máng cáp hiện nay được chia thành ba nhóm chính: thang cáp (cable ladder), máng cáp (trunking) và khay cáp (cable tray). Mỗi loại có cấu tạo, đặc điểm và ứng dụng riêng, tùy thuộc vào mục đích sử dụng và yêu cầu của từng dự án.

1. Cấu tạo thang máng cáp - Thang cáp (Cable ladder)

Thang cáp là dạng thang dẫn dùng để lắp đặt dây động lực trong các công trình lớn như nhà máy, cao ốc, xưởng sản xuất, nhờ tính chắc khỏe và thông thoáng giúp tản nhiệt tốt cho dây dẫn.

Cấu tạo thang cáp bao gồm:

• Vật liệu: Tôn cán nguội sơn tĩnh điện, tôn mạ điện phân, tôn mạ kẽm, inox 201, 304, 316, tôn mạ kẽm nhúng nóng.

• Chiều dài tiêu chuẩn của thang cáp: 2,5m - 3m/cây.

• Chiều rộng: 200 ÷ 1500mm.

• Chiều cao: 50 ÷ 200mm.

• Độ dày vật liệu: 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

• Màu sắc: Trắng, ghi, cam (đối với sơn tĩnh điện), màu đặc trưng của vật liệu mạ.

• Các phụ kiện: Khớp chữ T, chữ thập, chữ L, co lên, co xuống thang cáp.

2. Cấu tạo thang máng cáp - Máng cáp (Trunking)

Máng cáp là loại máng dẫn chuyên dùng để lắp đặt dây tín hiệu, dây cáp điện nhỏ, thường dùng cho các tuyến nhánh trong nhà máy, cao ốc, chung cư.

Cấu tạo máng cáp bao gồm:

• Vật liệu máng cáp: Tôn cán nguội sơn tĩnh điện, tôn mạ kẽm, inox 201, 304, 316, tôn mạ kẽm nhúng nóng.

• Chiều dài tiêu chuẩn của máng cáp: 2,5m - 3m/cây.

• Chiều rộng: 50 ÷ 800mm.

• Chiều cao: 40 ÷ 200mm.

• Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

• Màu sắc máng cáp: Trắng, xám, cam hoặc màu của vật liệu.

• Các phụ kiện: Khớp chữ T, chữ thập, chữ L, co lên, co xuống máng cáp.

3. Cấu tạo thang máng cáp - Khay cáp (Cable tray)

Khay cáp là dạng khay dẫn dùng để lắp đặt dây cáp điện động lực, dây điều khiển trong các công trình, giúp sắp xếp dây gọn gàng, dễ kiểm tra, bảo trì.

Cấu tạo khay cáp bao gồm:

• Vật liệu của khay cáp: Tôn đen sơn tĩnh điện, tôn mạ kẽm, inox 201, 304, 316, tôn mạ kẽm nhúng nóng.

• Chiều dài tiêu chuẩn: 2,4m, 2,5m hoặc 3m/cây.

• Chiều rộng: 50 ÷ 800mm.

• Chiều cao: 40 ÷ 200mm.

• Độ dày vật liệu: 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm.

• Màu sắc của khay cáp: Trắng, xám, cam hoặc màu của vật liệu.

• Các phụ kiện: Khớp chữ T, chữ thập, chữ L, co lên, co xuống khay cáp.

III. Các loại vật liệu phổ biến dùng cho thang máng cáp

Khi lựa chọn thang máng cáp, vật liệu là yếu tố quan trọng quyết định độ bền, tính ứng dụng và chi phí. Dưới đây là các loại vật liệu phổ biến hiện nay:

• Sơn tĩnh điện: Đây là loại vật liệu thường dùng cho công trình trong nhà, nhờ lớp sơn bám chắc, chống gỉ sét, tăng độ bền. Nếu có yêu cầu lắp ngoài trời, phải sử dụng sơn ngoài trời chuyên dụng (màu 7032 bóng ngoài trời) để đảm bảo chống chịu thời tiết, nhưng độ bền vẫn không cao bằng loại mạ kẽm nhúng nóng.

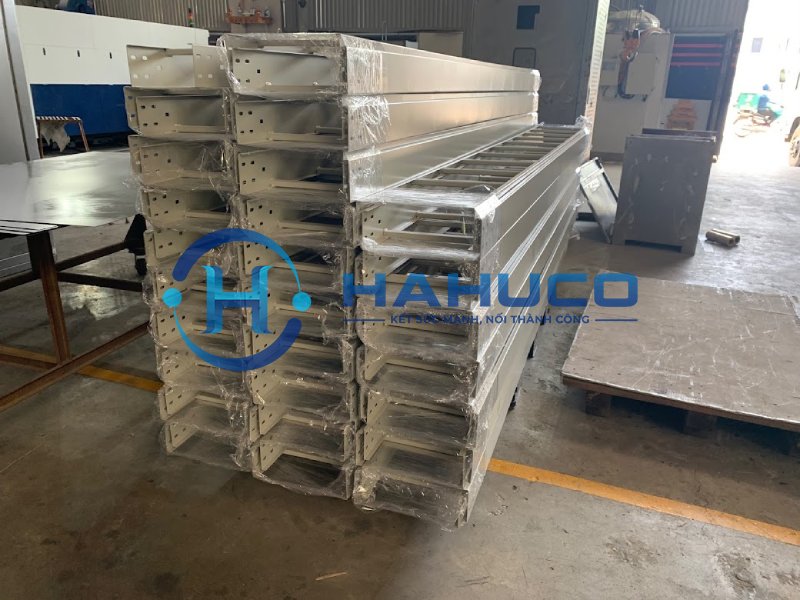

• Mạ kẽm điện phân: Vật liệu này có bề mặt sáng đẹp, khả năng chịu mưa gió, môi trường ẩm ướt tốt hơn sơn tĩnh điện. Nhờ công nghệ mạ điện phân, lớp mạ bám đều trên bề mặt kim loại, tạo lớp bảo vệ tránh ăn mòn, phù hợp cho các công trình ngoài trời hoặc môi trường khắc nghiệt.

• Mạ kẽm nhúng nóng: Đây là lựa chọn ưu tiên cho các dự án ngoài trời, vùng ven biển, khu vực có hóa chất ăn mòn. Lớp mạ kẽm nhúng nóng dày, bám chắc, chống gỉ, chống ăn mòn vượt trội, đảm bảo độ bền cao và kéo dài tuổi thọ sản phẩm.

• Inox 201, 304: Inox 201 thích hợp cho công trình trong nhà, giá thành hợp lý, dễ thi công. Trong khi đó, inox 304 có độ bền cao, khả năng chống oxy hóa, chống ăn mòn vượt trội, thích hợp cho những vị trí ngoài trời hoặc công trình yêu cầu chất lượng khắt khe. Việc chọn loại inox nào tùy thuộc vào ngân sách và yêu cầu kỹ thuật cụ thể của từng dự án.

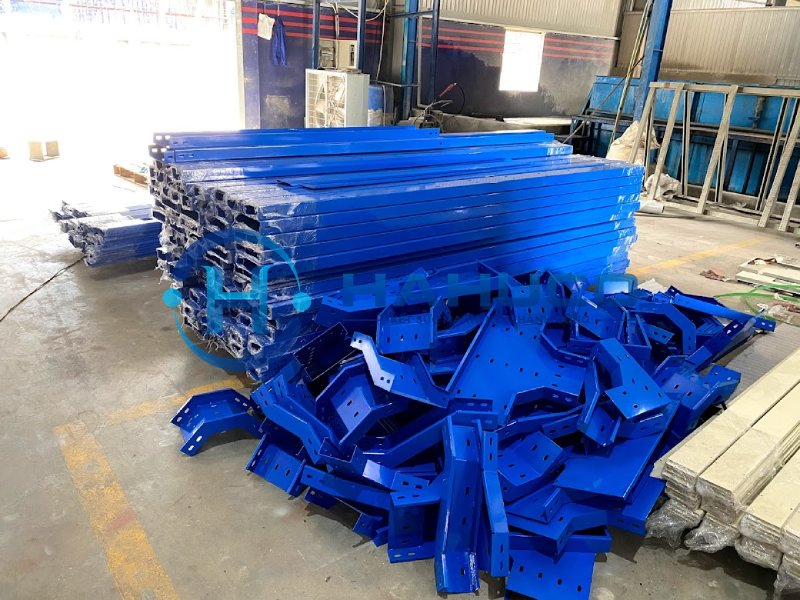

IV. Các chi tiết, phụ kiện cấu thành hệ thống thang máng cáp

Hệ thống thang máng cáp không chỉ bao gồm phần thân chính mà còn đi kèm nhiều chi tiết, phụ kiện quan trọng để đảm bảo kết cấu hoàn chỉnh, chắc chắn và dễ lắp đặt. Dưới đây là liệt kê chi tiết cho từng nhóm.

1. Hệ thống thang cáp

Hệ thống thang cáp bao gồm:

• Thang cáp

• Khớp chữ t thang cáp

• Khớp chữ thập thang cáp

• Khớp chữ l thang cáp

• Co lên thang cáp

• Co xuống thang cáp

2. Hệ thống máng cáp

Hệ thống máng cáp thường sử dụng cho dây tín hiệu, dây điện nhỏ, gồm:

• Máng cáp

• Khớp chữ t máng cáp

• Khớp chữ thập máng cáp

• Khớp chữ l máng cáp

• Co lên máng cáp

• Co xuống máng cáp

3. Hệ thống khay cáp

Hệ thống khay cáp có dạng khay hở, dễ kiểm tra dây, gồm:

• Khay cáp

• Khớp chữ t khay cáp

• Khớp chữ thập khay cáp

• Khớp chữ l khay cáp

• Co lên khay cáp

• Co xuống khay cáp

Các phụ kiện đi kèm đều được sản xuất đồng bộ với vật liệu, độ dày, lớp bảo vệ bề mặt tương ứng với thang máng cáp chính, đảm bảo đồng bộ chất lượng và tính thẩm mỹ. Việc lựa chọn phụ kiện chính hãng, chuẩn chất lượng là điều quan trọng để đảm bảo an toàn và tuổi thọ hệ thống.

V. HAHUCO - Địa chỉ cung cấp thang máng cáp chất lượng, giá tốt

Nếu bạn đang tìm kiếm địa chỉ cung cấp thang máng cáp uy tín, chất lượng cao, giá cạnh tranh, Công ty Cổ phần HAHUCO Việt Nam là lựa chọn hàng đầu. Với nhiều năm kinh nghiệm sản xuất và phân phối, HAHUCO cam kết mang đến sản phẩm đạt chuẩn, đa dạng mẫu mã và dịch vụ hậu mãi chuyên nghiệp.

HAHUCO cung cấp:

• Thang cáp: Đa dạng kích thước, vật liệu (sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng, inox 201/304), đáp ứng mọi yêu cầu dự án.

• Máng cáp: Loại hộp kín bảo vệ dây điện, dây tín hiệu, đảm bảo độ bền, thẩm mỹ, dễ lắp đặt.

• Khay cáp: Giải pháp tiết kiệm, dễ kiểm tra bảo trì, phù hợp nhà xưởng, tòa nhà.

• Phụ kiện đồng bộ: Co, nối, khớp chữ T, L, thập, bulong, thanh treo, đảm bảo kết cấu chắc chắn.

• Gia công theo yêu cầu: Sản xuất kích thước, độ dày, vật liệu theo bản vẽ kỹ thuật của khách hàng.

• Tư vấn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ, giúp tối ưu phương án thi công, tiết kiệm chi phí.

• Chính sách giá tốt: Giá gốc từ xưởng sản xuất, chiết khấu cao cho dự án lớn, hỗ trợ vận chuyển toàn quốc.

• Bảo hành uy tín: Cam kết bảo hành chính hãng, hỗ trợ nhanh chóng nếu phát sinh vấn đề.

Thông tin liên hệ của HAHUCO để được tư vấn và hỗ trợ tốt nhất:

Công ty Cổ phần HAHUCO Việt Nam

• Hotline: 0986 123 128 - 0902 112 296

• Điện thoại: 02436756561 - Fax: 02436756561

• Xưởng sản xuất: Xã Trưng Trắc, Huyện Văn Lâm, Tỉnh Hưng Yên

• Trụ sở chính: Lô 45 khu đấu giá A1, A2, A3, Tổ 5, Phường Cự Khối, Quận Long Biên, TP. Hà Nội

• Website: https://hahuco.com.vn/

• Email: haihung@hahuco.com.vn

HAHUCO luôn sẵn sàng đồng hành cùng các nhà thầu, chủ đầu tư, mang đến giải pháp thang máng cáp tối ưu, chất lượng vượt trội!

Lời kết

Tóm lại, cấu tạo thang máng cáp gồm nhiều loại, từ thang cáp, máng cáp đến khay cáp, được sản xuất bằng vật liệu đa dạng như sơn tĩnh điện, mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc inox, phù hợp cả công trình trong nhà lẫn ngoài trời. Hiểu đúng cấu tạo giúp chọn đúng sản phẩm, tiết kiệm không gian, tối ưu chi phí, bảo vệ an toàn cho hệ thống dây dẫn và đảm bảo vận hành ổn định lâu dài. Để được tư vấn chi tiết và cung cấp sản phẩm thang máng cáp chất lượng, đúng tiêu chuẩn, đúng tiến độ, quý khách hãy liên hệ ngay Công ty Cổ phần HAHUCO Việt Nam - Đơn vị uy tín chuyên sản xuất, phân phối thang máng cáp số lượng lớn cho mọi công trình. HAHUCO cam kết mang lại giải pháp tốt nhất cho mọi dự án.
