Cách lựa chọn khởi động từ
Khởi động từ, contactor đều là những từ chỉ một khí cụ điện dùng để đóng ngắt các tiếp điểm, khi sử dụng contactor ta có thể điều khiển mạch điện từ xa có phụ tải với điện áp định mức lên đến 500V, dòng định mức 780A.
1.Khái niệm:
Hôm nay, tudien.org.vn sẽ hướng dẫn các bạn tìm hiểu khởi động từ và cách chọn khởi động từ. Khởi động từ tên tiếng anh là Contactor là một khí cụ điện dùng để đóng ngắt các tiếp điểm, khi sử dụng contactor ta có thể điều khiển mạch điện từ xa có phụ tải với điện áp định mức lên đến 500V, dòng định mức 780A.

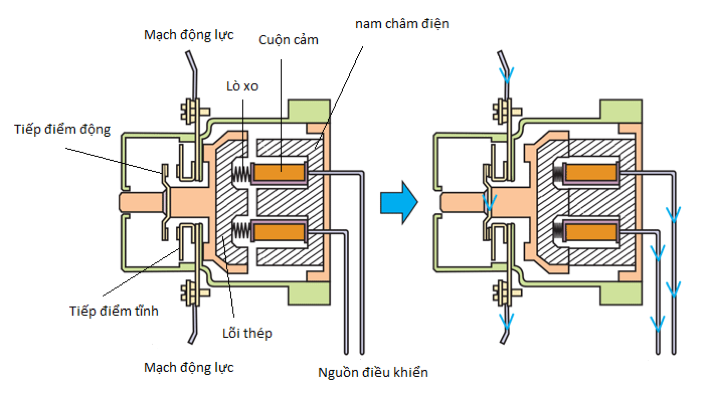

2.Cấu tạo
Contactor được cấu tạo gồm các thành phần: nam châm điện, hệ thống dập hồ quang, hệ thông tiếp điểm.
- Nam châm điện:
Gồm 4 thành phần: Cuộn dây dùng tạo ra lực hút nam châm, Lõi sắt, Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.
- Hệ thống dập hồ quang:
Khi chuyển mạch, một số các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.
- Hệ thống tiếp điểm:
Hệ thống tiếp điểm của contactor trong tủ điện liên hệ với phần lõi từ di động qua bộ phận liên động về cơ. Tuỳ theo khả năng tải dẫn qua các tiếp điểm, ta có thể chia các tiếp điểm thành hai loại.
– Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường đóng lại khi cấp nguồn vào mạch từ của contactor trong tủ điện.
– Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường hở.
– Tiếp điểm thường đóng: là loại tiếp điểm ở trạng thái đóng khi cuộn dây nam châm trong contactor ở trạng thái nghỉ. Tiếp điểm này hở ra khi contactor ở trạng thái hoạt động.
3.Nguyên lý hoạt động:
Khi cấp nguồn trong tủ điện điều khiển bằng giá trị điện áp định mức của Contactor vào hai đầu của cuộn dây quấn trên phần lõi từ cố định thì lực từ tạo ra hút phần lõi từ di động hình thành mạch từ kín (lực từ lớn hơn phản lực của lò xo), Contactor ở trạng thái hoạt động. Lúc này nhờ vào bộ phận liên động về cơ giữa lõi từ di động và hệ thống tiếp điẻm làm cho tiếp điểm chính đóng lại, tiếp điểm phụ chuyển đổi trạng thái (thường đóng sẽ mở ra, thường hở sẽ đóng lại) và duy trì trạng thái này. Khi ngưng cấp nguồn cho cuộn dây thì Contactor ở trạng thái nghỉ, các tiếp điểm trở về trạng thái ban đầu.
4.Phân loại:
- Có nhiều cách phân loại contactor.
- Theo nguyên lý truyền động : Ta có contactor kiểu điện từ, kiểu hơi ép, kiểu thủy lực … Thường thì ta gặp contactor kiểu điện từ.
- Theo dạng dòng điện : Contactor điện một chiều và contactor điện xoay chiều.
- Theo kết cấu : Người ta phân contactor dùng ở nơi hạn chế chiều cao ( như bảng điện ở gầm xe ) và ở nơi hạn chế chiều rộng ( ví dụ buồng tàu điện ).
- Phân loại tiếp điểm contactor.
- Theo khả năng tải dòng : Tiếp điểm chính ( cho dòng điện lớn đi qua từ 10A đến 1600A hay 2250A ), tiếp điểm phụ ( cho dòng điện đi qua có giá trị từ 1A đến 5A )
- Theo trạng thái hoạt động : Tiếp điểm thường đóng ( là loại tiếp điểm ở trạng thái kín mạch khi cuộn dây nam châm trong contactor ở trạng thái nghỉ không có điện ), tiếp điểm thường mở ( là tiếp điểm ở trạng thái hở mạch khi cuộn dây nam châm trong contactor ở trạng thái nghỉ không có điện ).
5.Cách lựa chọn Contactor:
Để lựa chọn Contactor phù hợp cho động cơ ta phải dựa vào những thông số cơ bản như Uđm, P , Cosphi
- Iđm = Itt x 2
- Iccb = Iđm x 2
- Ict = ( 1,2 – 1,5 ) Iđm
6.Ví dụ lựa chon Contactor thực tế:
- Ví dụ lựa chọn contactor với tải động cơ 3P, 380V, 3KW?
Tính toán dòng định mức theo công thức như sau:
Iđm = P / ( 1.73 x 380 x 0.85 ) ở đây hệ số cosphi là 0.85.
Ta tính được: Iđm = 3000 / ( 1.73 x 380 x 0.85 ) = 5.4 A
Ict = ( 1,2 -1,4 ) Iđm.
Ta tính được: Ict = 1,4 x 5.4 = 7.56 A
Nên chọn Contactor có dòng lớn hơn dòng tính toán. Chọn loại có dòng 8AC

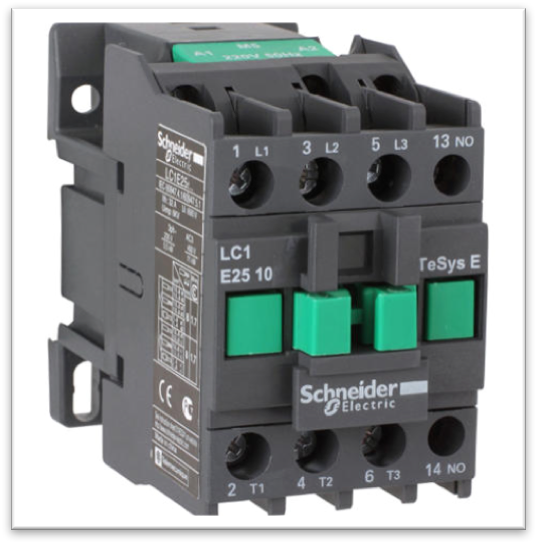

Contactor do HAHUCO nhập khẩu và phân phối
