Tủ rack cho hệ thống camera cần tính ba thứ trước khi chọn model: tổng số U của NVR và switch, tổng công suất nguồn bao gồm nguồn PoE cho camera, và khả năng thông gió vì switch PoE và NVR tỏa nhiệt liên tục. Bỏ qua một trong ba, hệ thống camera có thể chạy nhưng sẽ nóng, treo hoặc thiếu chỗ khi mở rộng.
Vì sao hệ thống camera không nên chọn tủ theo kiểu ước lượng
Hệ thống camera có đặc thù: thiết bị chạy 24/7, nguồn PoE cấp điện liên tục cho camera qua cáp mạng, và số camera thường tăng theo thời gian. Nếu chọn tủ chỉ theo số U hiện tại, bạn sẽ thiếu chỗ cho thiết bị mới. Nếu chọn theo cảm tính, bạn có thể thừa chỗ nhưng thiếu nguồn hoặc thiếu gió. Cách đúng là liệt kê thiết bị và tính toán từng con số.
Bước 1: Đếm U cho NVR và switch
Thiết bị điển hình của hệ thống camera
Một hệ thống camera gồm NVR để lưu trữ và quản lý hình ảnh, switch PoE để cấp nguồn và kết nối camera, router hoặc modem để truy cập từ xa, và có thể có thêm thiết bị lưu trữ mở rộng. NVR thường cao 1U, switch PoE thường cao 1U, router thường 1U. Tổng thiết bị cơ bản khoảng 3U đến 4U.
Cộng chỗ trống cho cáp và mở rộng
Sau khi cộng U thiết bị, thêm khoảng 20-30% cho thanh quản lý cáp, patch panel và thiết bị mở rộng. Hệ thống 16 camera thường cần tủ 6U đến 10U, hệ thống 32-64 camera cần nhiều hơn, tùy model NVR và switch. Con số chính xác chỉ có khi chốt danh sách thiết bị.

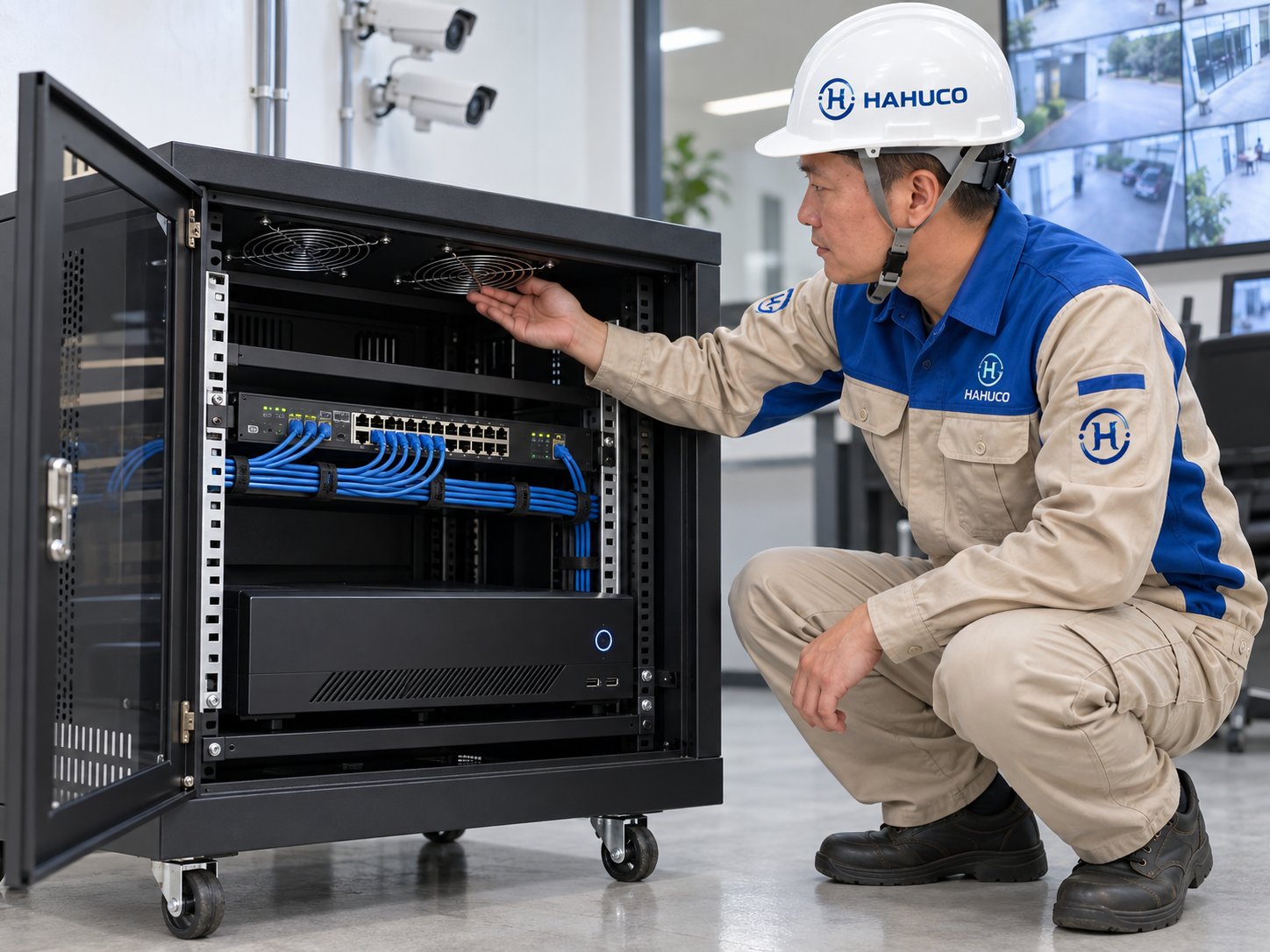

Bước 2: Tính nguồn điện
Nguồn PoE cho camera
Switch PoE cấp nguồn cho camera qua cáp mạng, mỗi camera tiêu thụ một phần công suất PoE. Tổng công suất PoE cần lớn hơn tổng công suất tiêu thụ của tất cả camera. Thông số này nằm trong tài liệu kỹ thuật của switch và camera, cần đối chiếu khi lập cấu hình, không tự suy luận từ số camera.
Tổng công suất toàn hệ thống
Tổng công suất gồm NVR, switch PoE, router và thiết bị phụ trợ. Con số này quyết định aptomat, PDU và UPS. Khi chọn thanh nguồn hoặc PDU cho tủ, hãy chọn loại có công suất và số ổ cắm đủ cho tổng nhu cầu cộng dự phòng. Với hệ thống camera, nguồn là điểm không được thiếu hụt.
Nguồn dự phòng và chống sét
Camera an ninh thường cần hoạt động cả khi mất điện, nên UPS cho tủ là cần thiết. Công suất UPS chọn theo tổng công suất thiết bị và thời gian dự phòng mong muốn. Ngoài ra, hệ thống camera thường có cáp đi xa, cần phương án chống sét lan truyền cho nguồn và cáp mạng, do thợ điện hoặc đơn vị thiết kế xác nhận.
Bước 3: Tính thông gió
Nguồn nhiệt chính
Switch PoE tỏa nhiệt nhiều hơn switch thường vì phải cấp nguồn cho camera. NVR ghi hình liên tục cũng tỏa nhiệt đều. Nếu nhiều switch PoE đặt trong một tủ kín, nhiệt tích tụ nhanh, ảnh hưởng đến ổ cứng NVR và ổn định hoạt động. Đây là nguyên nhân phổ biến khiến camera mất kết nối vào mùa nóng.
Phương án quạt và luồng gió
Tủ cần quạt tản nhiệt và cửa có lỗ thoáng để không khí lưu thông. Các model C-Rack HAHUCO có quạt tản nhiệt theo thông số sản phẩm, một số model có thể lắp thêm quạt. Với hệ thống nhiều camera, nên kiểm tra số quạt của model đã chọn và vị trí đặt tủ có thoáng không. Nếu tủ đặt trong phòng kín không điều hòa, cần phương án tăng cường thông gió.
Đo nhiệt độ sau khi vận hành
Sau khi lắp đặt, nên đo nhiệt độ trong tủ vào giờ cao điểm và mùa nóng. Nếu nhiệt độ cao hơn mức khuyến nghị của thiết bị, cần thêm quạt hoặc cải thiện vị trí đặt tủ. Số liệu đo thực tế đáng tin hơn mọi dự đoán.
Bước 4: Chọn vị trí đặt tủ
Tủ camera nên đặt nơi khô ráo, thoáng, tránh nắng trực tiếp và tránh nơi ẩm thấp. Phòng kỹ thuật nhỏ hoặc hành lang kỹ thuật có cửa khóa là lựa chọn tốt. Khoảng cách từ tủ đến camera cần tính theo giới hạn chiều dài cáp mạng PoE của thiết bị, con số cụ thể theo tài liệu kỹ thuật của switch và camera sử dụng.
Bước 5: Dự phòng cho mở rộng
Số camera thường tăng: thêm tầng, thêm khu vực hoặc nâng cấp độ phân giải. Khi chọn tủ, hãy dự phòng U trống cho switch mới và NVR mở rộng, dự phòng công suất nguồn và dự phòng chỗ cáp. Chi phí dự phòng ngay từ đầu rẻ hơn nhiều so với thay tủ sau này.

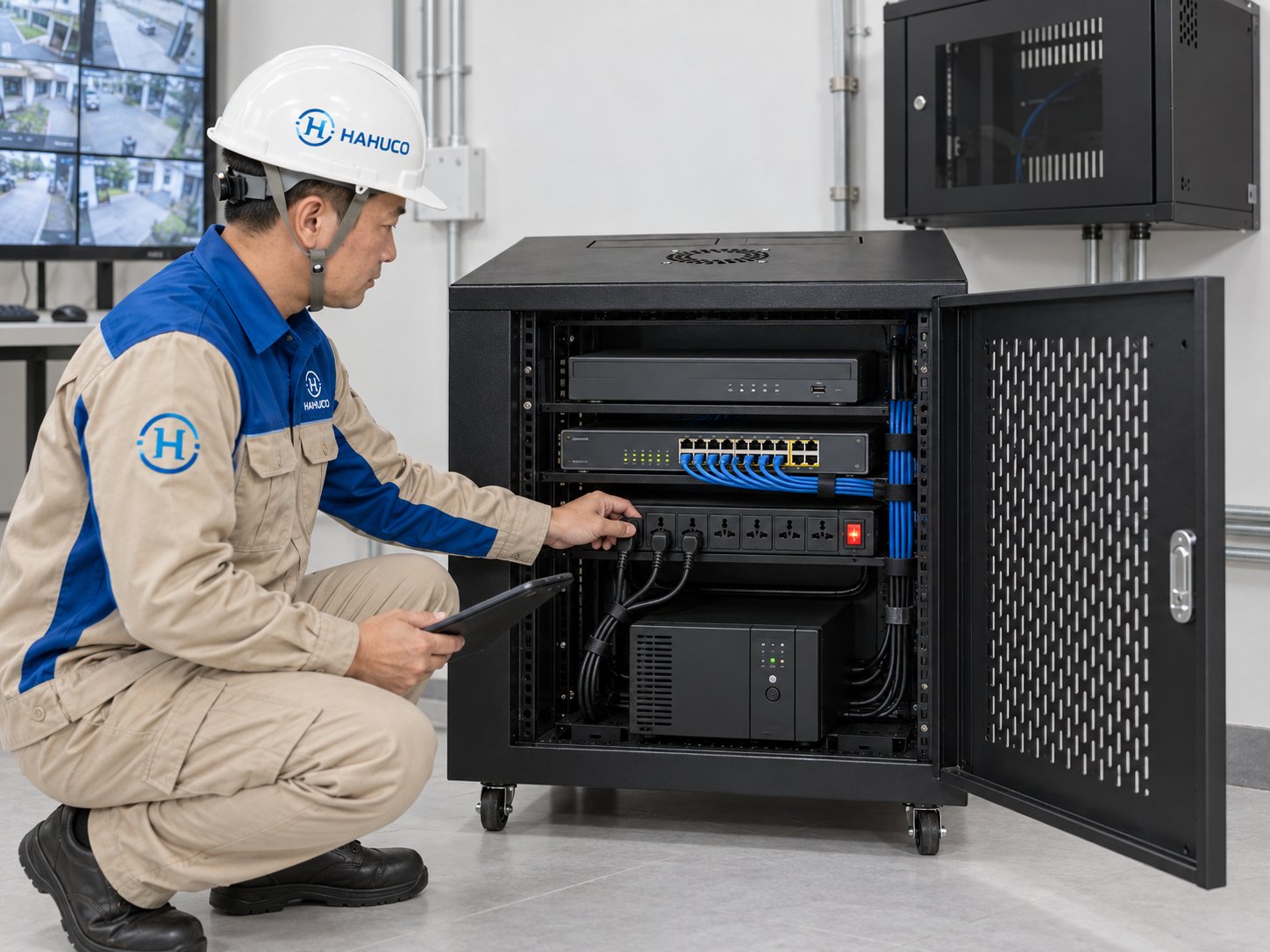

Bố trí thiết bị bên trong tủ camera
Thứ tự lắp theo trọng lượng và nhiệt
Thiết bị nặng như UPS nên lắp ở vị trí thấp của tủ để giữ cân bằng, NVR và switch PoE lắp phía trên, thiết bị nhẹ lắp cao nhất. Các thiết bị tỏa nhiệt nhiều nên đặt xen kẽ với khoảng trống, không xếp sát nhau. NVR chứa ổ cứng ghi hình, nên tránh đặt ngay dưới thiết bị tỏa nhiệt mạnh để không tăng nhiệt cho ổ cứng.
Hướng luồng gió và vị trí quạt
Không khí nên đi từ dưới lên trên qua các thiết bị, quạt trên nóc hút khí nóng ra ngoài. Cửa lưới hoặc cửa có lỗ thoáng giúp không khí lưu thông. Cáp nên được gom hai bên tủ, tránh nằm ngang chắn trước mặt thiết bị, vì cáp chắn gió là lỗi phổ biến khiến camera mất kết nối vào thời điểm nóng nhất trong ngày.
Chỗ cho ổ cứng và thiết bị lưu trữ
Hệ thống camera ghi hình liên tục, dung lượng lưu trữ thường tăng theo thời gian. Nếu dùng NVR có khay ổ cứng mở rộng hoặc thiết bị lưu trữ mạng riêng, hãy tính trước U và khoảng trống cho chúng. Ổ cứng cần luồng gió tốt và tránh rung, vì rung và nhiệt là hai nguyên nhân chính làm giảm tuổi thọ ổ cứng.
Những lỗi thường gặp khi chọn tủ cho camera
Chọn tủ theo số camera, không theo thiết bị
Nhiều người ước lượng "16 camera thì cần tủ 6U" mà không đếm thiết bị thực tế. Cùng 16 camera, hệ thống dùng một NVR 16 kênh khác hẳn hệ thống dùng hai NVR 8 kênh cộng switch lớn hơn. Luôn lập danh sách thiết bị và tính U từ đó.
Quên nguồn cho switch PoE
Switch PoE có bộ nguồn riêng hoặc nguồn gắn trong, công suất có thể lớn hơn switch thường. Khi chọn PDU hoặc thanh nguồn cho tủ, cần tính tổng công suất kèm hệ số dự phòng. Nếu thanh nguồn chập chờn, camera sẽ mất nguồn luân phiên và rất khó tìm nguyên nhân.
Không kiểm tra nhiệt độ sau lắp đặt
Tủ có quạt nhưng đặt trong phòng kín, cáp chắn gió hoặc quạt bị bụi bám vẫn có thể nóng. Sau khi lắp xong, nên đo nhiệt độ trong tủ ở thời điểm nóng nhất và mùa nóng nhất, rồi điều chỉnh nếu cần. Một lần đo sau lắp đặt đáng giá hơn nhiều lần xử lý sự cố về sau.
Câu hỏi thường gặp
Hệ thống 16 camera cần tủ bao nhiêu U?
Tùy model thiết bị. NVR 1U, switch PoE 1U, router 1U và phụ kiện thường cần tủ 6U đến 10U. Hãy đếm theo model cụ thể và cộng chỗ trống mở rộng, không chọn theo số camera một cách máy móc.
Switch PoE có cần quạt riêng không?
Switch PoE tỏa nhiệt nhiều hơn switch thường, nhưng hầu hết switch có quạt gắn sẵn. Vấn đề là tủ kín tích tụ nhiệt từ nhiều thiết bị, nên cần quạt tủ và thông gió tốt. Với nhiều switch PoE, nên tách bớt thiết bị hoặc tăng quạt tủ.
UPS cho hệ thống camera chọn công suất thế nào?
Cộng tổng công suất tiêu thụ của NVR, switch và thiết bị phụ trợ, nhân với hệ số dự phòng, rồi chọn UPS có công suất phù hợp với thời gian dự phòng mong muốn. Thông số công suất lấy từ tài liệu thiết bị, không ước lượng chung chung.
Có nên để camera chạy qua nguồn tủ không?
Camera dùng nguồn PoE từ switch trong tủ, vậy nên nguồn tủ chính là nguồn camera. Cần đảm bảo aptomat, UPS và PDU của tủ đủ công suất cho toàn bộ hệ thống, vì mất điện tủ đồng nghĩa mất toàn bộ camera.
Gửi thông tin gì để chọn tủ cho hệ thống camera
Nếu bạn đang chọn tủ rack cho hệ thống camera, hãy gửi cho HAHUCO số lượng camera, model NVR và switch PoE kèm công suất tiêu thụ, số U của từng thiết bị, vị trí dự kiến đặt tủ, nhiệt độ khu vực và kế hoạch mở rộng. HAHUCO có thể đối chiếu với dòng C-Rack và phụ kiện kèm theo để trao đổi về model tủ, quạt, thanh nguồn và phương án thông gió phù hợp. Những thông số nguồn và nhiệt chưa có tài liệu sẽ được nêu rõ để bạn bổ sung trước khi chốt. Gửi qua hotline, Zalo hoặc email kèm danh sách thiết bị.
