Độ sâu tủ rack cần lớn hơn chiều sâu thân thiết bị cộng với khoảng trống cho đầu nối và cáp phía sau. Trong dòng C-Rack HAHUCO, D400 phù hợp thiết bị nông như switch, router; D500 cho thiết bị trung bình có cáp nhiều; D600 cho thiết bị sâu như server, UPS dạng rack hoặc hệ thống cần khoảng trống lớn phía sau. Con số chính xác luôn bắt đầu từ việc đo thiết bị thực tế.
Vì sao chiều sâu dễ bị bỏ qua nhất
Khi chọn tủ rack, người mua thường tập trung vào số U – chiều cao – vì dễ đếm, và quên chiều sâu. Đến khi lắp đặt mới phát hiện thiết bị không đóng cửa được, cáp chèn hoặc bán kính uốn cáp không đạt. Chiều sâu là thông số không thể sửa sau khi mua, nên cần tính toán trước khi chốt model.
Cách đo chiều sâu thiết bị chuẩn
Đo thân thiết bị
Chiều sâu thân thiết bị là khoảng cách từ mặt trước đến mặt sau của thân máy, thường ghi trong thông số kỹ thuật của nhà sản xuất. Với thiết bị cũ hoặc không có tài liệu, dùng thước đo thực tế. Ghi lại con số này cho từng thiết bị trong danh sách.
Cộng khoảng trống đầu nối
Sau thân thiết bị còn có đầu nối nguồn, cổng mạng, cáp và bán kính uốn. Khoảng trống phía sau thường cần từ 50mm đến 150mm tùy loại cáp và cách đi dây. Cáp quang cần bán kính uốn lớn hơn cáp đồng, nên khoảng trống cũng cần nhiều hơn.
Tổng hợp nhu cầu chiều sâu
Tổng nhu cầu bằng chiều sâu thân thiết bị cộng khoảng trống đầu nối. Lấy thiết bị sâu nhất trong tủ làm chuẩn, so sánh với chiều sâu tủ. Nếu tổng vượt chiều sâu tủ, phải chọn model sâu hơn hoặc đổi cách bố trí.
D400 phù hợp với thiết bị nào
Model C-Rack 6U-D400 của HAHUCO có chiều sâu 400mm, kích thước tổng thể 320 x 550 x 400mm. Chiều sâu này phù hợp với thiết bị mạng nông: switch nhỏ, router, modem, thiết bị lưu trữ mạng gọn, những thiết bị có thân sâu dưới 300mm và cáp ít. Đây là lựa chọn phổ biến cho tủ treo tường hoặc tủ đứng nhỏ trong văn phòng, quầy giao dịch.
Với D400, cáp phía sau nên được gom gọn vì khoảng trống có hạn. Nếu hệ thống có nhiều dây hoặc dự kiến thêm thiết bị sâu, nên cân nhắc D500 trở lên thay vì cố dùng D400.

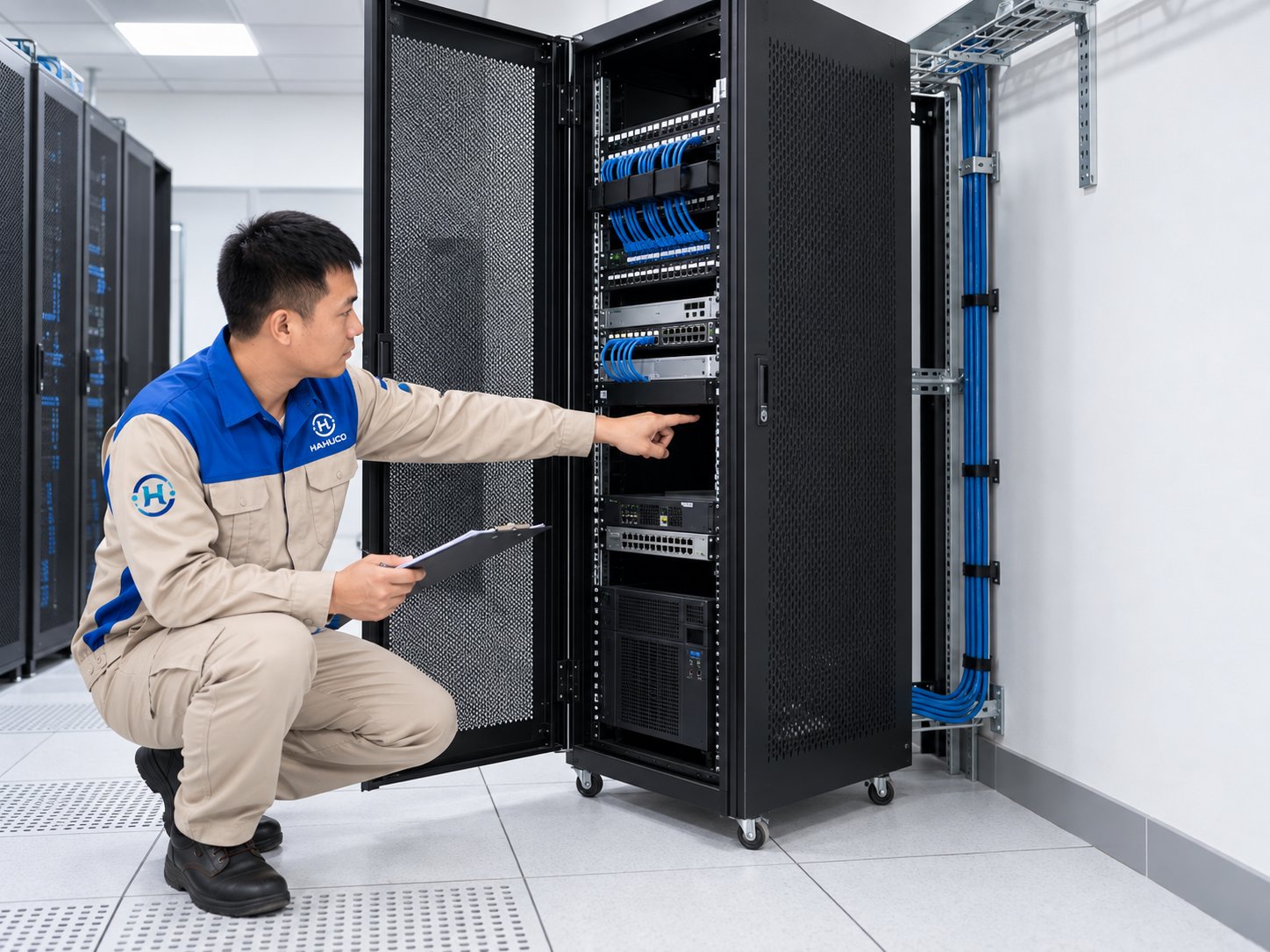

D500 phù hợp với thiết bị nào
Model C-Rack 10U-D500 có chiều sâu 500mm, kích thước tổng thể 625 x 550 x 500mm. Chiều sâu này phù hợp với switch nhiều cổng, router doanh nghiệp, NVR, thiết bị có thân sâu 300-400mm và hệ thống cáp mức trung bình. Khoảng trống phía sau 100mm trở lên giúp đi cáp thoải mái hơn D400.
D500 là mức cân bằng phổ biến cho hệ thống mạng văn phòng và camera vừa phải: đủ sâu cho thiết bị thông dụng, không chiếm quá nhiều không gian như D600. Tuy nhiên, nếu có server hoặc UPS dạng rack trong kế hoạch, hãy kiểm tra chiều sâu thực tế của chúng trước khi chốt D500.
D600 phù hợp với thiết bị nào
Các model 12U-D600, 15U-D600 và 20U-D600 có chiều sâu 600mm. Đây là mức sâu nhất trong dòng C-Rack tiêu chuẩn, phù hợp với server dạng rack, UPS dạng rack, switch chassis lớn hoặc hệ thống cần khoảng trống cáp phía sau nhiều. Kích thước tổng thể các model này lần lượt là 665 x 550 x 600mm, 845 x 550 x 600mm và 1120 x 600 x 600mm.
Với D600, có thể bố trí thanh quản lý cáp dọc hai bên, để khoảng trống phía sau cho luồng gió và thao tác tay. Đây là lựa chọn an toàn khi danh sách thiết bị chưa chốt cuối cùng, vì khoảng trống dư giúp linh hoạt hơn trong quá trình lắp đặt.
Ví dụ tính nhanh cho một tủ thực tế
Một hệ thống mạng văn phòng gồm switch 24 cổng có thân sâu 350mm và NVR có thân sâu 380mm. Cộng khoảng trống đầu nối phía sau khoảng 100mm, nhu cầu sâu nhất là khoảng 480mm. Với con số này, D400 không đủ, D500 vừa khít nhưng ít dư; nếu hệ thống còn mở rộng thêm thiết bị hoặc dùng cáp quang, chọn D600 sẽ an toàn hơn. Ngược lại, nếu toàn bộ thiết bị chỉ sâu dưới 250mm và cáp ít, D400 đã đủ và giúp tủ gọn hơn khi đặt ở vị trí treo tường.
Kiểm tra thanh tiêu chuẩn và tai gá thiết bị
Khoảng cách lỗ trên thanh tiêu chuẩn
Thiết bị rack lắp vào thanh tiêu chuẩn 19 inch bằng tai gá hai bên. Khoảng cách lỗ trên thanh theo chuẩn EIA-310-D, và dòng C-Rack HAHUCO sử dụng chuẩn này. Khi chọn chiều sâu, hãy kiểm tra vị trí tai gá của thiết bị có trùng với vị trí lỗ trên thanh không, đặc biệt với thiết bị cũ hoặc thiết bị chuyển từ tủ khác sang.
Tải trọng và phân bố thiết bị nặng
Thiết bị nặng nên lắp ở vị trí thấp của tủ để giữ cân bằng. Tải trọng các model C-Rack ghi trong thông số sản phẩm từ 250kg đến 400kg, nhưng tải trọng thực tế phụ thuộc cách phân bố và điều kiện lắp đặt. Khi lắp thiết bị nặng, cần xác nhận với nhà sản xuất để đảm bảo an toàn. Các con số này là tải ghi trong thông số cho từng model tủ; riêng model 6U-D400, con số 250kg không phải khả năng chịu tải của liên kết treo tường – tải treo cho phép phải xác nhận theo kết cấu tường, bulong neo và phương án lắp đặt.

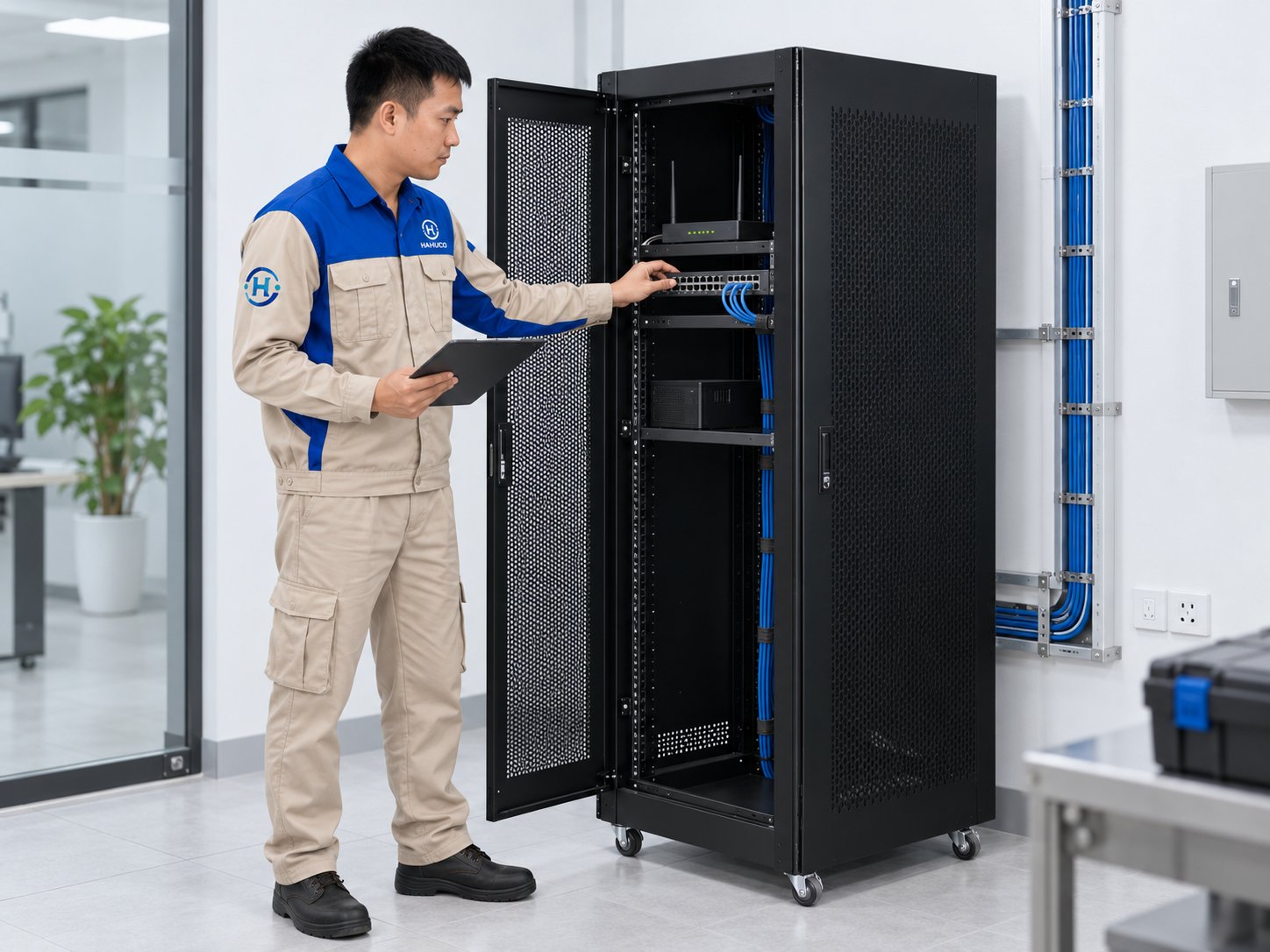

Bảng quyết định nhanh theo thiết bị
- Switch nhỏ, router, modem: D400 hoặc D500.
- Switch 24-48 cổng, NVR, thiết bị mạng doanh nghiệp: D500 hoặc D600.
- Server dạng rack, UPS dạng rack, thiết bị sâu: D600.
- Hệ thống cáp nhiều, cáp quang: ưu tiên D600 để có khoảng trống uốn cáp.
- Kế hoạch mở rộng chưa rõ: chọn chiều sâu lớn hơn một mức.
Những sai lầm khi chọn chiều sâu
Chỉ đo thân thiết bị, quên đầu nối
Thiết bị có thân 400mm nhưng cổng cắm và cáp chiếm thêm 100-150mm, tổng nhu cầu vượt D500. Luôn cộng khoảng trống đầu nối khi tính.
Chọn chiều sâu theo model cũ
Thiết bị thế hệ mới có thể sâu hơn model cũ cùng chủng loại. Khi thay thiết bị, phải kiểm tra lại chiều sâu thực tế, không dùng số liệu cũ.
Bỏ qua khoảng trống điều hòa và tường
Tủ sâu hơn chiếm nhiều không gian phòng hơn, có thể ảnh hưởng đến vị trí tủ điều hòa hoặc khoảng cách với tường. Kiểm tra mặt bằng phòng trước khi chọn chiều sâu lớn.
Cách kiểm tra chiều sâu khi thiết bị chưa có tài liệu
Tra thông số từ hãng sản xuất
Với thiết bị đang dùng, thông số chiều sâu thường có trên trang sản phẩm của hãng hoặc trong tài liệu kèm máy. Ghi lại model đầy đủ rồi tra cứu, vì cùng một dòng sản phẩm, các phiên bản khác nhau có thể có chiều sâu khác nhau. Số liệu từ hãng đáng tin hơn số đo ước lượng.
Đo trực tiếp khi thiết bị đang vận hành
Nếu không tìm được tài liệu, có thể đo trực tiếp thân thiết bị bằng thước, đo từ mặt trước đến mặt sau thân máy, không tính tay cầm và đầu nối nhô ra. Với thiết bị đang chạy, chỉ đo phần an toàn, không tháo lắp khi hệ thống đang hoạt động. Ghi lại kết quả vào danh sách thiết bị để dùng chung cho toàn dự án.
Kiểm tra bằng mẫu thực tế nếu có
Khi mua số lượng lớn hoặc dự án quan trọng, có thể nhờ nhà cung cấp cho xem tủ mẫu và đặt thử thiết bị đại diện trước khi sản xuất hàng loạt. Cách này phát hiện sớm các vấn đề về khoảng trống, vị trí tai gá và bán kính cáp mà giấy tờ không thể hiện hết.
Câu hỏi thường gặp
Làm sao biết thiết bị của mình cần D400 hay D600?
Đo chiều sâu thân thiết bị sâu nhất, cộng 100-150mm cho đầu nối và cáp. Nếu tổng dưới 350mm, D400 đủ; dưới 450mm, D500 đủ; trên 450mm hoặc có server, UPS, chọn D600. Khi không chắc, chọn sâu hơn một mức.
Tủ D600 có lắp được thiết bị nông không?
Được. Tủ sâu hơn vẫn lắp được thiết bị nông, chỉ cần dùng khay hoặc thanh đỡ phù hợp để thiết bị không bị tụt vào trong. Chiều sâu lớn chỉ tốn thêm diện tích phòng, không gây trở ngại kỹ thuật.
Cáp quang có cần tủ sâu hơn không?
Cáp quang cần bán kính uốn lớn hơn cáp đồng, nên khoảng trống phía sau cần nhiều hơn. Với hệ thống dùng nhiều cáp quang, nên chọn D600 để có không gian uốn cáp an toàn.
Chiều sâu tủ có ảnh hưởng đến tải trọng không?
Không trực tiếp, tải trọng là thông số riêng của từng model. Tuy nhiên, tủ sâu hơn thường có kết cấu chịu lực tốt hơn và dễ phân bố thiết bị nặng hơn. Thông số tải trọng cụ thể cần tra theo từng model.
Gửi thông tin gì để chọn đúng độ sâu tủ
Để chọn đúng chiều sâu tủ, hãy gửi cho HAHUCO danh sách thiết bị kèm model, chiều sâu thân thiết bị, loại cáp sử dụng, số lượng cáp và kế hoạch mở rộng. HAHUCO có thể đối chiếu với các model C-Rack D400, D500 và D600 để trao đổi về mức chiều sâu phù hợp và nêu rõ những thiết bị cần kiểm tra thêm trước khi chốt. Nếu danh sách thiết bị chưa hoàn chỉnh, hãy gửi phương án dự kiến để được tư vấn theo hướng an toàn. Liên hệ qua hotline, Zalo hoặc email kèm danh sách thiết bị.
