Chi tiết về quy trình vận hành và lắp đặt máy biến áp

Quy trình lắp đặt máy biến áp

A. Điều kiện lắp đặt máy biến áp

Độ cao và độ nghiêng:

• Độ cao khi lắp đặt máy biến áp so với mực nước biển không được vượt quá mức 1000m.

• Độ nghiêng so với mặt phẳng nằm ngang không quá 2 độ C.

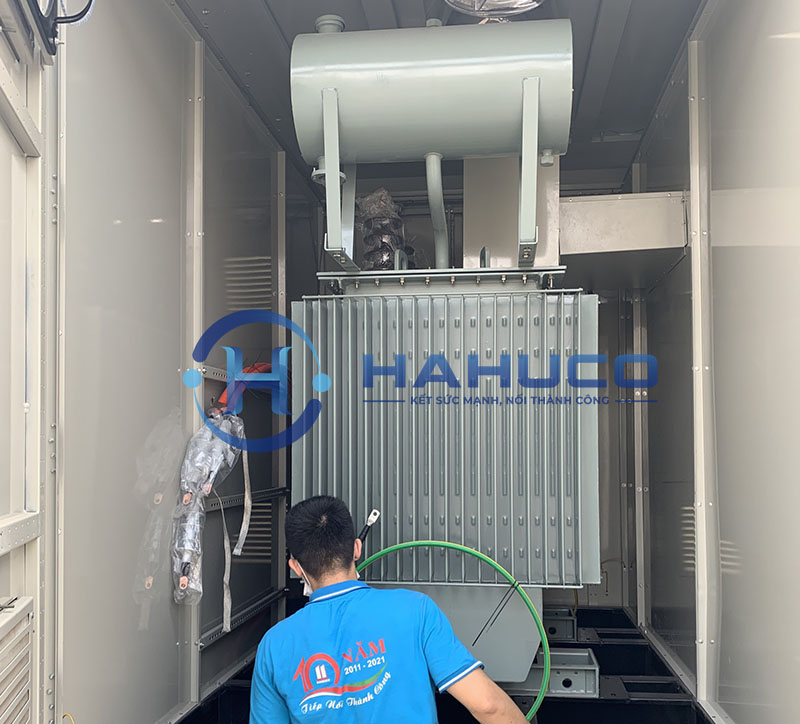

Lắp đặt máy biến áp trong nhà:

• Máy biến áp có thể di chuyển được trên 4 bánh xe, con lăn hoặc là dùng đòn bẩy.

• Để làm mát hiệu quả, cửa đưa khí lạnh vào nên đặt ở phần thấp của máy biến áp, trong khi cửa thoát khí nóng nên đặt ở phía trên của buồng đặt máy.

• Luồng khí mát đi vào và luồng khí nóng đưa ra nên được bố trí chéo nhau trong phòng đặt máy.

• Để làm mát 1kW tổn hao, cần có luồng khí lạnh 3m3/phút ở nhiệt độ 20 độ C.

• Khi đường khí vào ra chênh lệch 3m, cửa của khí ra cần có tiết diện mặt cắt ngang khoảng 0,4m2 để làm mát 5kW tổn hao hoặc 0,2m2 cho 2,5kW.

• Máy cần được đặt cách tường ít nhất 50cm để đảm bảo không khí tuần hoàn dễ dàng.

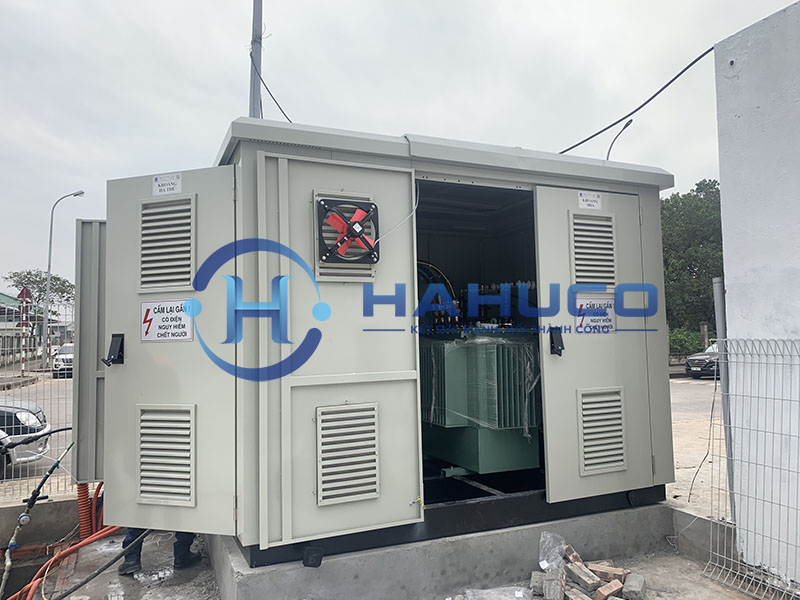

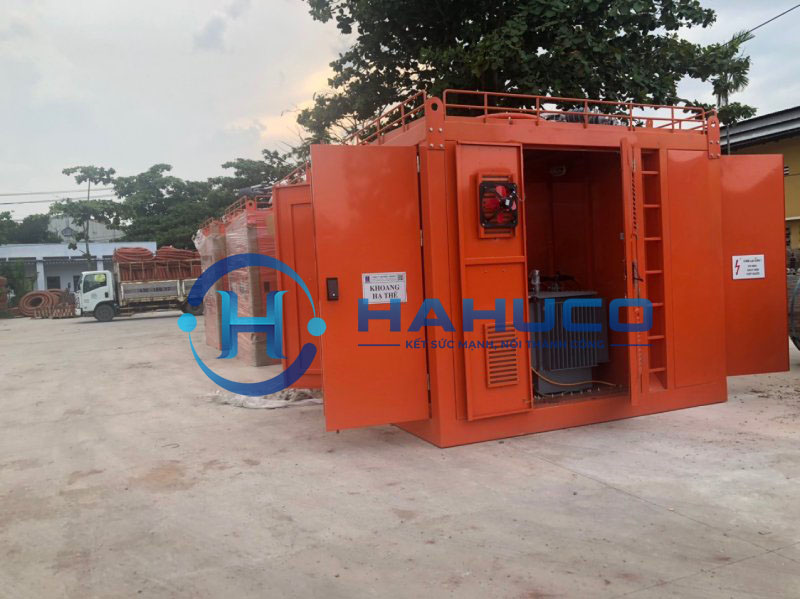

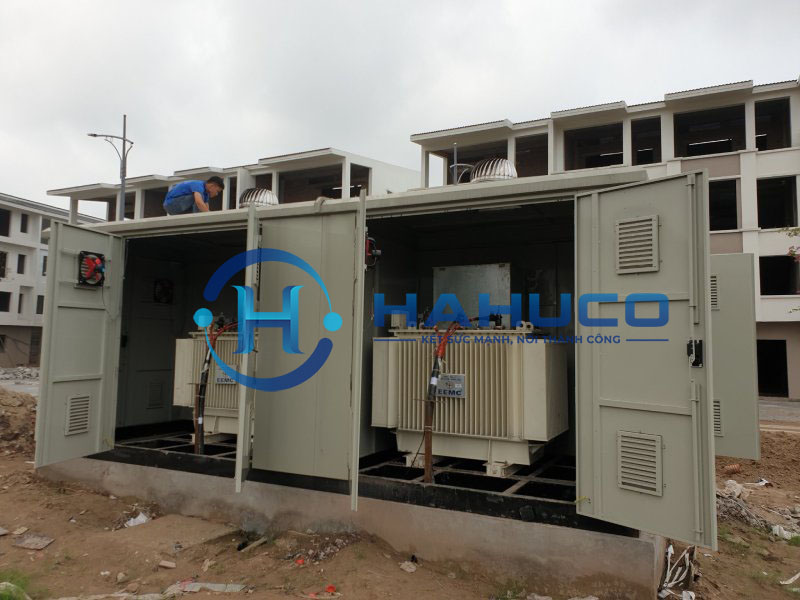

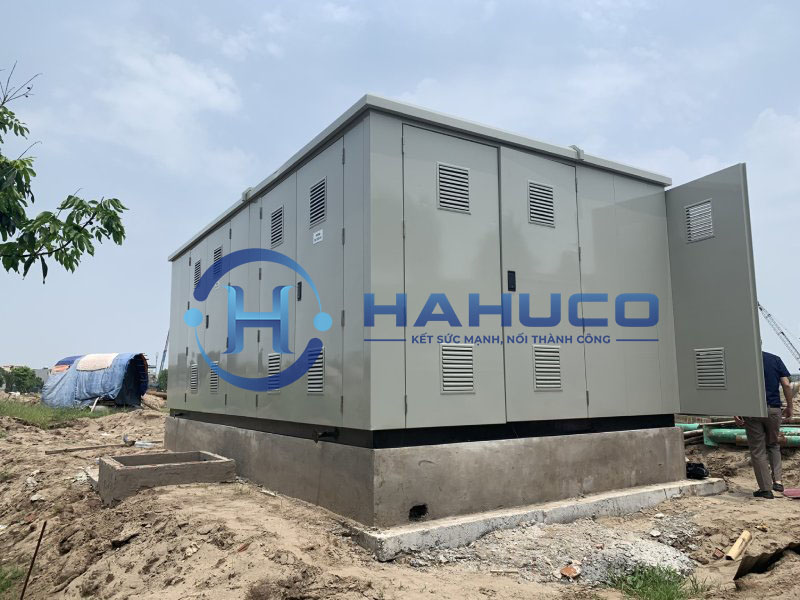

Lắp đặt máy biến áp ngoài trời:

• Máy biến áp được lắp đặt ngoài trời có thể lắp đặt ở mặt đất hoặc là treo trên cột.

• Đảm bảo cho độ thăng bằng và độ an toàn của máy.

• Kiểm tra sứ cách điện cao - hạ và hệ thống tiếp đất.

• Kiểm tra khoảng cách ở giữa các phần, các phụ kiện tháo rời được  kèm theo (nếu có), đặc biệt đối với phần chống sét.

• Hoàn thành tất cả các kiểm tra và chuẩn bị trước khi đưa máy vào vận hành.

B. Các bước cơ bản

Di chuyển và vận chuyển máy biến áp:

• Sử dụng phương tiện di chuyển thích hợp như 4 bánh xe, con lăn, hoặc đòn bẩy để di chuyển máy biến áp một cách an toàn.

• Đảm bảo vận chuyển máy biến áp theo đúng hướng dẫn của nhà sản xuất để tránh gây hỏng hoặc hỏng máy.

Làm mát máy biến áp:

• Đảm bảo rằng máy biến áp được làm mát hiệu quả để tránh tăng nhiệt độ quá mức.

• Bố trí hệ thống làm mát để đưa khí lạnh vào phần dưới của máy và đẩy khí nóng ra phía trên.

• Đảm bảo rằng luồng khí mát vào và luồng khí nóng ra không gây cản trở cho nhau.

Kiểm tra an toàn và khoảng cách:

• Đảm bảo rằng máy biến áp được đặt trong môi trường an toàn và tuân thủ các quy định an toàn.

• Đặt khoảng cách an toàn giữa máy biến áp và các vật thể khác để tránh tai nạn.

• Bố trí cho tiện lợi kiểm tra và bảo dưỡng:

• Đảm bảo rằng máy biến áp được đặt sao cho việc kiểm tra và bảo dưỡng có thể thực hiện dễ dàng.

• Các phụ kiện tháo rời và các điểm kiểm tra quan trọng như chỉ thị mức dầu, rơ le hơi, van giảm áp cần được đặt sao cho dễ truy cập.

Lắp đặt trạm biến áp tại HAHUCO: https://hahuco.com.vn/tram-bien-ap.htm

Quy trình vận hành máy biến áp

A. Kiểm tra trước khi vận hành

Thử nghiệm theo tiêu chuẩn:

• Trước khi đóng điện, tất cả các máy biến áp phải trải qua kiểm tra thử nghiệm theo các tiêu chuẩn được đề xuất hoặc theo quy trình thử nghiệm đóng điện của cơ quan quản lý điện lực địa phương, tuân thủ các thông số kỹ thuật của máy.

• Các thông số thử nghiệm phải phù hợp với thông số của máy cần lắp đặt.

• Nếu phát hiện bất kỳ hư hỏng hoặc hiện tượng không bình thường nào, cần thông báo ngay cho nhà sản xuất hoặc cơ quan quản lý điện lực và kèm theo các biên bản thử nghiệm và giấy tờ liên quan.

Kiểm tra mức dầu:

• Mức dầu trong máy biến áp cần được kiểm tra tại chỉ thị dầu.

• Nếu màu sắc của dầu là trắng, đó là dấu hiệu rằng máy đầy dầu.

• Nếu màu sắc của dầu là đỏ, đó là dấu hiệu rằng máy thiếu dầu và cần liên hệ với nhà sản xuất để bổ sung dầu.

• Không được tự ý thêm dầu mà không có sự cho phép của nhà sản xuất.

Kiểm tra cách điện:

Sử dụng đồng hồ Mega ôm mét 1000V để đo điện trở cách điện của bối dây với các thông số sau:

• Đo điện trở cách điện giữa cuộn dây hạ thế và đất: Trị số đo không được nhỏ hơn 100MΩ.

• Đo điện trở cách điện giữa cuộn dây cao thế và đất: Trị số đo không được nhỏ hơn 250MΩ.

• Đo điện trở cách điện giữa cuộn dây cao thế và hạ thế: Trị số đo không được nhỏ hơn 250MΩ.

• Nếu trị số điện trở cách điện đo được nhỏ hơn trị số kể trên, trước hết, cần làm sạch bề mặt sứ cao-hạ thế và sau đó đo lại.

• Nếu trị số đo vẫn nhỏ hơn, có thể do độ ẩm không khí xâm nhập vào dầu, máy biến áp cần được lọc lại dầu hoặc sấy dầu lại.

B. Kiểm tra sau khi đóng điện

Kiểm tra điện áp:

• Sau khi máy biến áp đã được đóng điện (không tải), cần kiểm tra điện áp ra không tải so với điện áp yêu cầu.

• Sau đó, đặt lại điều chỉnh để có điện áp ra theo đúng yêu cầu và tiến hành đóng điện lại.

Chú ý: Chỉ điều chỉnh điện áp khi máy không có điện.

Kiểm tra thứ tự pha:

• Kiểm tra thứ tự pha của máy biến áp sau khi đóng điện.

• Nếu thứ tự pha không đúng, cần ngắt điện và sửa lại để đúng trình tự trước khi đóng điện lại.

Kiểm tra độ ồn:

• Sau khi đóng điện, kiểm tra độ ồn do máy biến áp tạo ra.

• Nếu thấy độ ồn quá lớn hoặc có âm thanh lạ, cần báo ngay cho nhà sản xuất để kiểm tra và sửa chữa.

C. Các yếu tố vận hành quan trọng

Nhiệt kế và giám sát nhiệt độ:

• Sử dụng nhiệt kế để giám sát nhiệt độ của máy biến áp.

• Đảm bảo rằng nhiệt độ không vượt quá giới hạn cho phép để tránh tình trạng quá nhiệt.

Rơ le hơi:

• Rơ le hơi được sử dụng để cung cấp tín hiệu cho các thiết bị bảo vệ máy biến áp khi phát hiện khí hoặc rò dầu bên trong máy.

• Rơ le hơi cần được kiểm tra để đảm bảo hoạt động đúng cách và bảo vệ máy biến áp khỏi các sự cố nguy hiểm.

Phụ tải của máy biến áp:

• Phụ tải của máy biến áp cần được kiểm tra và duy trì theo đúng yêu cầu.

• Điều này đảm bảo rằng máy biến áp hoạt động trong điều kiện an toàn và hiệu quả.
