Tủ bảng điện

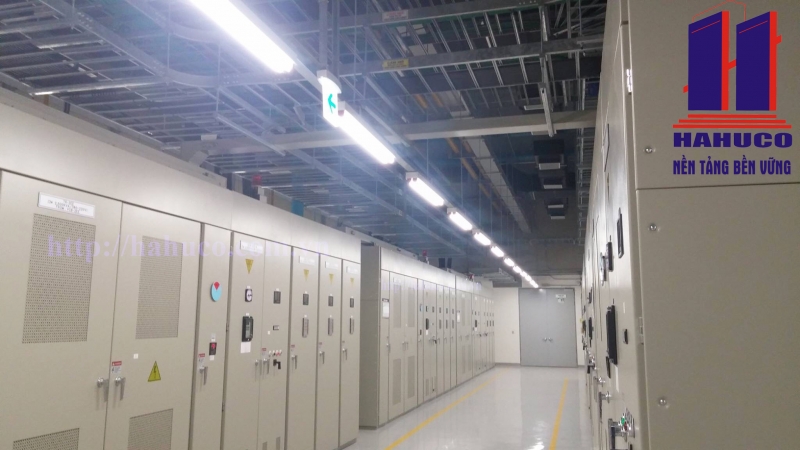

I. Tủ bảng điện là gì?
Tủ bảng điện là một thiết bị dùng để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển. Nó còn là nơi đấu nối, phân phối điện cho công trình, đảm bảo cách ly những thiết bị mạng điện với người sử dụng điện trong quá trình vận hành.
Nó là một thiết bị quan trọng và không thể thiếu trong bất kì công trình điện nào từ nhỏ đến lớn, từ hộ gia đình đến các khu công nghiệp.
Tủ điện được làm từ tấm kim loại hoặc composit với kích thước và độ dày khác nhau tùy theo nhu cầu của người sử dụng. Tủ thường được sơn tĩnh điện trơn hoặc nhăn với các màu sắc khác nhau tùy theo yêu cầu của thiết kế.
Trong các lĩnh vực thực phẩm hoặc y tế… thì tủ có thể làm bằng vật liệu thép không gỉ.

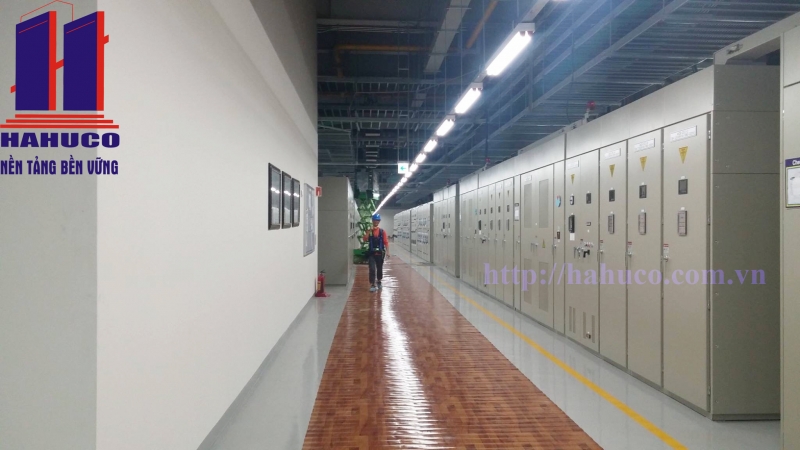

II. Phân loại tủ bảng điện

Theo chức năng sử dụng tủ bảng điện được phân loại như sau:



STT	Phân loại
1	Tủ bảng điện phân phối
2	Tủ bảng điện điều khiển
3	Tủ tụ bù
4	Tủ ATS
5	Tủ hợp bộ trung thế
6	Tủ bảng điện hòa đồng bộ
7	Tủ bảng điện PCCC
8	Tủ điện viễn thông – tủ rack



Theo môi trường làm việc và nhu cầu thực tế, tủ bảng điện có các loại sau đây:

STT	Phân loại
1	Tủ bảng điện hở
2	Tủ bảng điện một cánh
3	Tủ bảng điện một cánh có mặt che thiết bị
4	Tủ bảng điện hai cánh
5	Tủ bảng điện trong nhà
6	Tủ bảng điện ngoài trời
7	Tủ bảng điện kín nước
8	Tủ bảng điện có khung
9	Tủ bảng điện không có khung

Phân loại theo dạng form, thì tủ bảng điện gồm:

Tủ bảng điện dạng form 1, form 2, form 3, và form 4. Tủ bảng điện dạng form 1 và 2 thường là tủ bảng điện hở; dạng form 3 hoặc 4 sử dụng cho các tủ kín nhiều ngăn cách ly độc lập.

– Form 1: không có vách ngăn giữa 3 bộ phận (I), (B) và (O)

– Form 2: gồm 2 loại 2a và 2b : có vách ngăn giữa 3 bộ phận (I), (B) và (O)

– Form 3: gồm 2 loại 3a và 3b: cấu tạo như tủ bảng điện dạng form 2 và có thêm vách ngăn giữa các thiết bị đóng cắt (I1), (I2) , (I3)….

– Form 4: gồm 2 loại 4a và 4b: cấu tạo giống như tủ bảng điện dạng form 3 và có thêm vách ngăn giữa các đầu ra dây (O1), (O2) , (O3)….

Form 4a (types 1, 2 and 3) and 4b (types 4, 5, 6, 7)

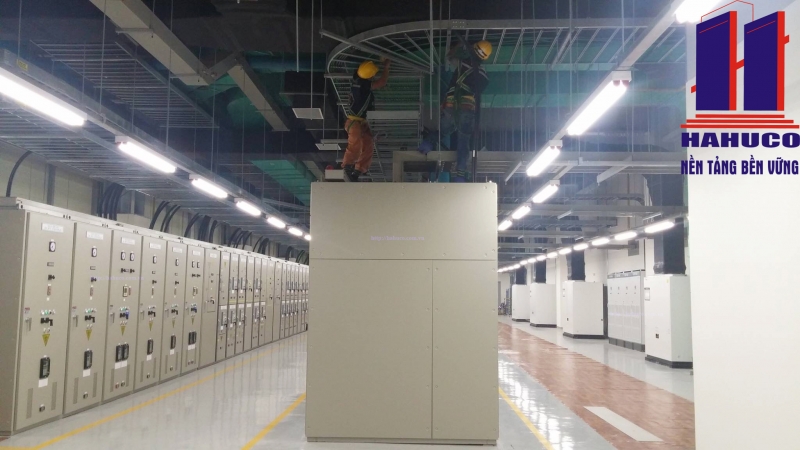

Bạn có thể tham khảo thêm về tủ điện nhà xưởng do HAHUCO cung cấp tại đây




III. Chỉ số IP của tủ bảng điện

Chỉ số IP: được phát triển bởi Ủy ban Châu Âu cho các chuẩn về kỹ thuật điện (CENELEC).

Cấp độ IP thông thường có 2 hoặc 3 chữ số đi kèm sau:

Chữ số thứ nhất: Bảo vệ thiết bị khỏi các vật liệu, đối tượng rắn …

Chữ số thứ hai: Bảo vệ khỏi tác động của các chất lỏng

Chữ số thứ ba: Bảo vệ khỏi các tác động cơ khí…

Ví dụ: Với tủ bảng điện có IP54, ta có thể hiểu như sau:

5 là chỉ số thứ nhất đặc trưng cho bảo vệ khỏi các vật liệu rắn.
4 là chỉ số thứ 2 đặc trưng cho việc bảo vệ khỏi các chất lỏng.
Các cấp độ bảo vệ của các chữ số đứng sau IP:
Cấp Độ của chữ số thứ NHẤT – Bảo vệ khỏi các vật liệu, đối tượng rắn xâm nhập



STT	Giải thích
0	Không bảo vệ
1	Bảo vệ khỏi các vật rắn có đường kính từ 50mm trở lên
2	Bảo vệ chống lại các vật rắn có đường kính từ 12.5mm trở lên
3	Bảo vệ chống lại các vật thể rắn có đường kính từ 2.5mm trở lên
4	Bảo vệ chống lại các vật thể rắn có đường kính từ 1.0mm trở lên
5	Bảo vệ khỏi bụi xâm nhập đạt mức độ đảm bảo để duy trì hoạt động cho thiết bị được bảo vệ.
6	Chống bụi hoàn toàn chống bất kỳ sự xâm nhập nào của bụi

Cấp Độ của chữ số thứ HAI – Bảo vệ khỏi các chất lỏng xâm nhập

STT	Giải thích
0	Không bảo vệ.
1	Bảo vệ chống lại các giọt nước rơi thẳng đứng
2	Bảo vệ chống lại các giọt nước rơi thẳng đứng với góc nghiêng 15º
3	Bảo vệ chống lại các giọt nước rơi thẳng đứng với góc nghiêng 60º.
4	Bảo vệ chống lại sự phun nước theo mọi hướng
5	Bảo vệ chống lại những tia nước theo mọi hướng
6	Bảo vệ chống lại những tia nước có áp lực theo mọi hướng
7	Bảo vệ chống lại việc ngâm trong nước tạm thời từ 15 cm đến 1m
8	Bảo vệ chống lại việc ngâm trong nước trong thời gian dài

Trên đây là bài viết gợi ý và phân loại các loại tủ bảng điện cơ bản. Mong rằng những thông tin HAHUCO cung cấp hữu ích cho bạn.
